Забивной анкер: полное руководство по выбору, установке и применению

Проблема надежного крепления в строительстве

В современном строительстве и ремонте постоянно возникает задача создания прочных и долговечных креплений к бетонным, кирпичным и каменным основаниям. Традиционные методы крепления, такие как деревянные пробки или простые дюбели, часто не справляются с повышенными нагрузками, вибрацией и динамическими воздействиями. Это приводит к ослаблению креплений, разрушению оснований и, как следствие, к дополнительным затратам на ремонт и переустановку конструкций.

Особенно остро эта проблема стоит при монтаже тяжелых конструкций: металлических профилей, инженерных систем, вентиляционного оборудования, фасадных элементов и промышленных установок. В таких случаях необходим крепеж, способный выдерживать значительные статические и динамические нагрузки, устойчивый к вибрациям и температурным перепадам.

Решением этой проблемы стал забивной анкер – специализированный крепежный элемент, который обеспечивает максимально надежную фиксацию в твердых основаниях. В этой статье мы подробно рассмотрим, как работает забивной анкер, его принцип работы, технические характеристики, разновидности и правильную технологию монтажа.

Что такое забивной анкер и для чего он применяется

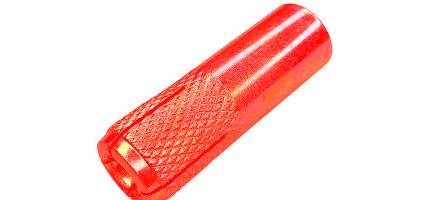

Анкер забивной – это специализированный распорный крепеж, предназначенный для создания неразъемных соединений в бетоне, полнотелом кирпиче и природном камне. Конструктивно он представляет собой металлическую гильзу (цангу) с внутренней резьбой и распорной зоной, которая при установке расширяется и плотно фиксируется в отверстии за счет механического расклинивания.

Забивной анкер для чего используется? Область применения этих крепежных элементов чрезвычайно широка:

• Монтаж инженерных коммуникаций и трубопроводов
• Крепление вентиляционных систем и кондиционеров
• Установка металлических профилей и направляющих
• Фиксация ограждений, перил и парапетов
• Монтаж фасадных конструкций и элементов облицовки
• Крепление промышленного оборудования и станков
• Установка пожарных систем и охранных конструкций
• Монтаж подвесных потолков и тяжелых светильников
• Крепление кабельных трасс и лотков
• Установка спортивных и детских площадок

Анкер забивной это универсальное решение для ситуаций, когда требуется высокая несущая способность и надежность крепления. Благодаря простой конструкции и быстрой установке, он стал незаменимым элементом в арсенале профессиональных строителей и монтажников.

Принцип работы забивного анкера: детальный разбор механизма

Понимание того, как работает забивной анкер, помогает правильно его устанавливать и избегать типичных ошибок. Принцип работы анкера забивного основан на явлении механического расклинивания, которое обеспечивает чрезвычайно прочное соединение с основанием.

Поэтапный механизм действия

Анкер забивной как работает в деталях:

1. Подготовка отверстия
Перед установкой в бетоне или другом твердом материале сверлится отверстие строго определенного диаметра и глубины. Диаметр отверстия точно соответствует наружному диаметру анкера, что обеспечивает плотную посадку.

2. Установка анкера
Забиваемый анкер вставляется в подготовленное отверстие до упора. На этом этапе крепеж свободно входит в отверстие без расширения.

3. Процесс забивки
По торцу анкера наносится удар молотком или специальным инструментом (оправкой, дорном). В результате удара внутренний распорный элемент (конусообразный клин или сегментированная цанга) перемещается вдоль оси анкера вглубь гильзы.

4. Расклинивание
При перемещении клина распорная зона анкера расширяется в радиальном направлении. Сегменты гильзы плотно прижимаются к стенкам отверстия, создавая мощное распорное усилие.

5. Фиксация
В результате забивка анкеров завершается созданием монолитного соединения: расширенная гильза намертво фиксируется в отверстии за счет трения и механического зацепления с материалом основания.

Как работает анкер забивной с точки зрения физики? При расширении гильзы возникают значительные силы трения между поверхностью анкера и стенками отверстия. Эти силы многократно превышают предполагаемые нагрузки на крепление. Кроме того, деформация материала основания создает дополнительный эффект «замка», который препятствует выдергиванию анкера.

Принцип работы анкера забивного обеспечивает устойчивость к различным типам нагрузок:

• Статические нагрузки – постоянный вес закрепленных конструкций
• Динамические нагрузки – периодически изменяющиеся силы
• Вибрационные нагрузки – колебания от работающего оборудования
• Ударные нагрузки – кратковременные импульсные воздействия

Конструкция и технические характеристики забивных анкеров

Анкер забивной монтаж которого требует понимания его конструкции, состоит из нескольких ключевых элементов:

Основные компоненты

1. Наружная гильза (цанга) – цилиндрическая металлическая трубка с продольными прорезями в распорной зоне. Прорези делят гильзу на сегменты, которые могут расширяться при установке.
2. Внутренняя резьба – нарезана в теле гильзы и предназначена для вкручивания шпильки, болта или другого резьбового крепежа после установки анкера.
3. Распорная зона – часть гильзы с прорезями, которая расширяется при забивке. Обычно располагается в нижней трети анкера.
4. Направляющий конус – внутренняя конусообразная поверхность, по которой перемещается клин при установке.
5. Защитный колпачок (опционально) – предохраняет внутреннюю резьбу от загрязнения и повреждения при транспортировке и монтаже.

Технические параметры

Анкер забивной размеры и характеристики варьируются в зависимости от назначения:

Грузоподъемность (несущая способность)
Это ключевой параметр, определяющий максимальную нагрузку, которую может выдержать анкер без разрушения или деформации. Несущая способность зависит от:

• Диаметра анкера
• Глубины анкеровки
• Прочности материала основания
• Типа нагрузки (растяжение, срез, комбинированная)

Например, анкер забивной для бетона диаметром 8 мм, установленный на глубину 30 мм в бетон класса B25, может выдерживать нагрузку до 1000 кг на вырыв.

Диаметр анкера
Стандартные диаметры забивных анкеров:

• М6 (диаметр 8 мм) – для легких конструкций
• М8 (диаметр 10 мм) – для средних нагрузок
• М10 (диаметр 12 мм) – для тяжелых конструкций
• М12 (диаметр 16 мм) – для особо тяжелых нагрузок
• М16, М20 (диаметр 20-25 мм) – для промышленного применения

Длина анкера
Анкер забивной размеры по длине варьируются от 25 мм до 100 мм и более. Длина выбирается исходя из:

• Толщины закрепляемого материала
• Требуемой глубины анкеровки
• Диаметра анкера (чем больше диаметр, тем больше должна быть длина)

Минимальная глубина анкеровки в бетон обычно составляет 30-40 мм для анкеров малого диаметра и до 80-100 мм для крупных анкеров.

Материал изготовления
От материала зависят коррозионная стойкость и область применения:

1. Углеродистая сталь с цинковым покрытием – наиболее распространенный вариант. Подходит для внутренних работ и защищенных помещений. Цинковое покрытие толщиной 5-15 мкм обеспечивает базовую защиту от коррозии.
2. Нержавеющая сталь (A2, A4) – применяется для наружных работ, помещений с повышенной влажностью и агрессивных сред. Нержавеющие анкеры устойчивы к коррозии и могут эксплуатироваться десятилетиями без потери свойств.
3. Латунь – используется в специфических условиях: пожароопасные зоны, помещения с особыми требованиями к искробезопасности, декоративные конструкции. Латунный анкер забивной (цанга) обладает отличной коррозионной стойкостью и эстетичным внешним видом.

Разновидности забивных анкеров: выбор для конкретных задач

Существует несколько основных типов забивных анкеров, каждый из которых оптимизирован для определенных условий эксплуатации:

1. Анкер клиновой забивной (стальной)

Анкер клиновой забивной – это универсальный крепеж для бетона, полнотелого кирпича и природного камня. Конструкция включает стальную гильзу с клиновидным распорным элементом.

Применение:

• Крепление металлических профилей и направляющих
• Монтаж кронштейнов и консолей
• Установка труб и трубопроводов
• Фиксация элементов инженерных систем

Преимущества:

• Высокая несущая способность
• Быстрая установка
• Устойчивость к вибрациям
• Доступная стоимость

2. Анкер забивной распорный

Анкер забивной распорный обеспечивает максимальную несущую способность за счет увеличенной площади контакта с основанием. Распорная зона занимает большую часть длины гильзы.

Применение:

• Крепление тяжелых металлических конструкций
• Монтаж балок и колонн
• Установка ограждений и перил
• Фиксация промышленного оборудования

Особенности:

• Увеличенная длина распорной зоны
• Повышенная нагрузка на вырыв
• Требует большей глубины отверстия

3. Анкер латунный (цанга)

Анкер латунный (цанга) – специализированный крепеж из коррозионностойкого сплава. Отличается золотистым цветом и высокой стойкостью к агрессивным средам.

Применение:

• Помещения с повышенной влажностью
• Пожароопасные зоны (искробезопасный материал)
• Декоративные конструкции
• Крепление в природном камне

Преимущества:

• Исключительная коррозионная стойкость
• Эстетичный внешний вид
• Не требует дополнительного покрытия
• Простота демонтажа

4. Анкер забивной с бортиком

Модификация стандартного анкера с расширенным торцом (бортиком), который предотвращает чрезмерное заглубление при монтаже и обеспечивает дополнительную фиксацию.

Применение:

• Крепление тонколистовых материалов
• Монтаж в хрупкие основания
• Ситуации, когда требуется контроль глубины установки

5. Самозабивной анкер

Самозабивной анкер – инновационная разработка, которая устанавливается без дополнительного инструмента. При вкручивании шпильки анкер автоматически расширяется и фиксируется в отверстии.

Преимущества:

• Упрощенный монтаж
• Не требуется молоток или оправка
• Снижение риска повреждения при установке

Как правильно установить забивной анкер: пошаговая инструкция

Установка забивного анкера в бетон требует соблюдения определенной технологии. Нарушение последовательности операций или пренебрежение рекомендациями может привести к снижению несущей способности и надежности крепления.

Рассмотрим детально, как правильно забивать анкера в бетон:

Шаг 1: Разметка и подготовка

Перед началом работ необходимо:

• Определить точное место установки крепежа
• Проверить отсутствие скрытых коммуникаций (электропроводка, арматура, трубы)
• Разметить отверстия с учетом минимальных расстояний:
  • Между анкерами: не менее 50-60 мм
  • До края основания: не менее 60-80 мм

Шаг 2: Сверление отверстия

Как забивать анкер начинается с качественного сверления:

1. Выбор бура: Используйте твердосплавное сверло (победитовое) соответствующего диаметра. Диаметр бура должен точно соответствовать наружному диаметру анкера.
2. Режим сверления: Для бетона применяйте ударный режим дрели или перфоратора. Это обеспечит быстрое и точное сверление.
3. Глубина отверстия: Глубина должна превышать длину анкера на 5-10 мм для размещения пыли и обеспечения полной посадки. Например, для анкера длиной 30 мм глубина отверстия должна составлять 35-40 мм.
4. Перпендикулярность: Сверлите строго под углом 90° к поверхности. Перекос отверстия приведет к неправильному расклиниванию и снижению прочности.

Шаг 3: Очистка отверстия

Это критически важный этап, который часто игнорируют:

• Продуйте отверстие сжатым воздухом или используйте пылесос
• Удалите остатки пыли ершиком или проволокой
• Повторите продувку 2-3 раза

Пыль в отверстии снижает трение между анкером и основанием, что может уменьшить несущую способность на 30-50%.

Шаг 4: Установка анкера

Как монтировать анкер забивной:

1. Вставьте анкера забивные в очищенное отверстие до упора
2. Убедитесь, что анкер сидит ровно и не перекошен
3. Торец анкера должен быть заподлицо с поверхностью или слегка утоплен (на 1-2 мм)

Шаг 5: Забивка (расклинивание)

Как правильно забить анкер в бетон:

1. Подготовка инструмента: Используйте молоток подходящего веса (300-500 г) или специальную оправку (дорн)
2. Нанесение ударов: Нанесите 2-3 уверенных удара по торцу анкера или по вставленной в него оправке
3. Контроль глубины: После забивки анкер должен слегка утопать в отверстии (на 1-3 мм)
4. Проверка фиксации: Попробуйте провернуть анкер – он должен сидеть неподвижно

Забивка анкеров завершена, когда распорная зона полностью расширилась и создала надежное соединение с основанием.

Шаг 6: Монтаж шпильки

Как закрутить шпильку в анкер забивной:

1. Удалите защитный колпачок (если есть)
2. Очистите внутреннюю резьбу от пыли
3. Вкрутите резьбовую шпильку или болт соответствующего диаметра
4. Затяните с рекомендуемым усилием (обычно 15-40 Нм в зависимости от размера)

Монтаж забивного анкера завершен!

Типичные ошибки при установке и как их избежать

Даже опытные мастера иногда допускают ошибки, которые снижают надежность крепления. Рассмотрим наиболее распространенные проблемы:

Ошибка 1: Недостаточная очистка отверстия

Проблема: Оставшаяся пыль препятствует плотному контакту анкера со стенками отверстия.
Решение: Всегда продувайте отверстие 2-3 раза и используйте ершик для механической очистки.

Ошибка 2: Неправильный диаметр бура

Проблема: Слишком большое отверстие не обеспечит необходимого распора, слишком маленькое – не позволит установить анкер или приведет к его повреждению.
Решение: Строго соблюдайте соответствие диаметра бура и анкера. Используйте качественные буры без износа.

Ошибка 3: Недостаточная глубина отверстия

Проблема: Анкер не входит полностью, распорная зона не раскрывается полностью.
Решение: Сверлите на 5-10 мм глубже длины анкера. Контролируйте глубину с помощью ограничителя на буре.

Ошибка 4: Слабая забивка

Проблема: Недостаточное количество или сила ударов не обеспечивают полного расклинивания.
Решение: Наносите уверенные удары до полного погружения анкера. После установки проверьте фиксацию.

Ошибка 5: Чрезмерная забивка

Проблема: Слишком сильные удары могут деформировать гильзу или повредить резьбу.
Решение: Используйте оправку подходящего диаметра. Останавливайтесь, когда анкер утоплен на 1-3 мм.

Ошибка 6: Установка в трещины или края

Проблема: Размещение анкера слишком близко к краю или в зоне трещин приводит к скалыванию бетона.
Решение: Соблюдайте минимальные расстояния до края (60-80 мм) и избегайте поврежденных участков.

Ошибка 7: Использование в пустотелых материалах

Проблема: Забивной анкер для кирпича пустотелого не обеспечит надежной фиксации.
Решение: Для пустотелых материалов используйте специализированные анкеры (химические, распорные для пустотелых конструкций).

Сравнение забивных анкеров с другими типами крепежа

Для понимания преимуществ забивных анкеров полезно сравнить их с альтернативными решениями:

Забивной анкер vs Клиновой анкер

Клиновой анкер имеет аналогичный принцип действия, но конструктивно отличается наличием отдельного клина.

Преимущества забивного:

• Проще конструкция (нет отдельных деталей)
• Быстрее установка (не нужно контролировать положение клина)
• Меньше риск потери деталей

Преимущества клинового:

• Немного выше несущая способность
• Лучше подходит для особо тяжелых нагрузок

Забивной анкер vs Химический анкер

Химический анкер использует специальный клей для фиксации.

Преимущества забивного:

• Мгновенная готовность (не нужно ждать полимеризации)
• Проще технология (не нужен клей, шприц, смеситель)
• Дешевле
• Можно использовать сразу после установки

Преимущества химического:

• Подходит для пустотелых материалов
• Выше несущая способность
• Можно устанавливать близко к краю
• Не создает распорных напряжений

Забивной анкер vs Распорный дюбель

Распорный дюбель – более простой и дешевый крепеж.

Преимущества забивного анкера:

• Значительно выше несущая способность
• Металлическая конструкция (прочнее пластика)
• Устойчивость к температурам и старению
• Возможность демонтажа и повторного использования шпильки

Преимущества дюбеля:

• Дешевле
• Проще установка (не нужна забивка)
• Подходит для небольших нагрузок

Расчет нагрузок и выбор подходящего анкера

Правильный выбор анкера требует учета нескольких факторов:

Типы нагрузок

1. Нагрузка на вырыв (растяжение) – сила, направленная перпендикулярно поверхности и пытающаяся выдернуть анкер.
2. Нагрузка на срез – сила, действующая параллельно поверхности и пытающаяся срезать анкер.
3. Комбинированная нагрузка – сочетание вырыва и среза.

Таблица ориентировочных нагрузок

Для бетона класса B25 (наиболее распространенный):

Важно: Указанные значения являются ориентировочными. Для ответственных конструкций обязательно выполняйте инженерный расчет с учетом:

• Фактического класса бетона
• Наличия трещин
• Расстояния до края
• Группового расположения анкеров
• Коэффициента запаса прочности (обычно 2-4)

Факторы, снижающие несущую способность

• Близость к краю: При расстоянии до края менее 100 мм несущая способность снижается на 20-40%
• Групповая установка: При расстоянии между анкерами менее 10 диаметров происходит взаимное влияние
• Трещиноватость: В трещиноватом бетоне нагрузка снижается на 30-50%
• Влажность: Для наружных работ используйте нержавеющие анкеры

Области применения забивных анкеров

Анкера забивные находят применение в самых разных сферах:

Строительство и ремонт

• Монтаж вентилируемых фасадов
• Установка оконных и дверных конструкций
• Крепление балконных ограждений
• Монтаж лестниц и пандусов
• Установка перегородок и подвесных потолков

Инженерные системы

• Крепление трубопроводов отопления и водоснабжения
• Монтаж вентиляционных коробов и воздуховодов
• Установка кондиционеров и сплит-систем
• Крепление кабельных лотков и трасс
• Монтаж пожарных систем и спринклеров

Промышленность

• Фиксация производственного оборудования
• Установка станков и конвейеров
• Крепление металлических конструкций
• Монтаж технологических линий
• Установка резервуаров и емкостей

Инфраструктура

• Установка дорожных ограждений
• Монтаж светофоров и знаков
• Крепление элементов освещения
• Установка остановочных павильонов
• Монтаж спортивных площадок

Частное строительство

• Крепление полок и шкафов
• Установка турников и спортивных снарядов
• Монтаж гаражных ворот
• Крепление водостоков
• Установка заборов и калиток

Уход и обслуживание забивных анкеров

Правильно установленный анкер забивной не требует специального обслуживания. Однако для продления срока службы рекомендуется:

Регулярный осмотр

• Проверяйте крепление тяжелых конструкций не реже 1 раза в год
• Обращайте внимание на признаки коррозии
• Контролируйте отсутствие люфта и вибрации

Защита от коррозии

Для анкеров из углеродистой стали:

• Избегайте постоянного контакта с водой
• При наружном применении используйте защитные покрытия
• При появлении ржавчины зачистите и обработайте антикоррозийным составом

Контроль затяжки

• Периодически проверяйте затяжку гаек на шпильках
• При необходимости подтягивайте крепеж
• Используйте гроверы или контргайки для предотвращения самоотвинчивания

Специфика применения в различных материалах

Бетон

Забивной анкер для бетона – основное применение. Бетон обеспечивает наилучшие условия для работы анкера:

• Высокая прочность на сжатие
• Однородная структура
• Минимальная деформативность

Требования:

• Класс бетона не ниже B15
• Отсутствие трещин шириной более 0,3 мм
• Толщина основания не менее 100 мм

Кирпич

Забивной анкер для кирпича применяется с ограничениями:

Полнотелый кирпич:

• Допускается установка
• Несущая способность на 20-30% ниже, чем в бетоне
• Требуется осторожность при забивке (риск раскалывания)

Пустотелый кирпич:

• Не рекомендуется использовать забивные анкеры
• Лучше применять химические анкеры или специализированные дюбели

Природный камень

Латунные анкера забивные оптимальны для камня:

• Не вызывают коррозии камня
• Эстетичный внешний вид
• Щадящий монтаж

Особенности:

• Требуется осторожное сверление (алмазные буры)
• Избегайте вибрации при забивке
• Учитывайте неоднородность материала

Инструмент для монтажа забивных анкеров

Для качественной установки необходим правильный инструмент:

Основной инструмент

1. Перфоратор или ударная дрель
   • Мощность не менее 700 Вт
   • Режим сверления с ударом
   • Патрон SDS-Plus для буров
2. Буры по бетону
   • Твердосплавные (победитовые)
   • Точный диаметр под анкер
   • Длина с запасом 10-20 мм
3. Молоток
   • Вес 300-500 г
   • Стальная или фибергласовая рукоять
   • Удобная форма бойка

Дополнительный инструмент

1. Оправка (дорн)
   • Специальный стержень для забивки
   • Диаметр соответствует внутреннему отверстию анкера
   • Предотвращает повреждение резьбы
2. Пылесос или компрессор
   • Для очистки отверстий
   • Можно использовать резиновую грушу
3. Ершик
   • Металлическая щетка для отверстий
   • Удаляет приставшую пыль
4. Рулетка и маркер
   • Для точной разметки
   • Карандаш или керн для наметки
5. Уровень
   • Контроль горизонтальности/вертикальности
   • Особенно важен при установке нескольких анкеров

Средства защиты

• Защитные очки (обязательно!)
• Перчатки
• Респиратор (при работе с пылью)
• Наушники (при длительной работе)

Экономические аспекты применения

Стоимость забивных анкеров

Цена зависит от:

• Диаметра и длины
• Материала (сталь, нержавейка, латунь)
• Производителя
• Объема покупки

Ориентировочная стоимость (на 2026 год):

• М6 (8х30): 3-8 руб./шт.
• М8 (10х40): 6-15 руб./шт.
• М10 (12х50): 10-25 руб./шт.
• М12 (16х60): 18-40 руб./шт.

Нержавеющие анкеры дороже оцинкованных на 40-60%.

Экономическая эффективность

Преимущества:

• Низкая стоимость единицы крепежа
• Быстрая установка (экономия времени)
• Не требует специального оборудования
• Долговечность (отсутствие повторного монтажа)
• Универсальность (один тип для разных задач)

Сравнение с альтернативами:

• Дешевле химических анкеров в 3-5 раз
• Быстрее в установке, чем распорные дюбели
• Надежнее пластиковых дюбелей (меньше замен)

Нормативная документация и стандарты

При работе с забивными анкерами следует руководствоваться:

Российские стандарты

• ГОСТ 28778-90 – Изделия крепежные. Термины и определения
• СП 16.13330.2017 – Стальные конструкции (актуализированная редакция СНиП II-23-81)
• ГОСТ Р 58033-2017 – Здания и сооружения. Словарь

Европейские стандарты

• ETAG 001 – Европейский технический допуск для анкеров
• EN 1992-4 – Проектирование креплений в бетоне

Технические условия

Каждый производитель выпускает продукцию по ТУ (техническим условиям), где указаны:

• Технические характеристики
• Методы испытаний
• Требования к качеству
• Условия эксплуатации

Забивной анкер – это проверенное временем решение для создания надежных креплений в бетоне, кирпиче и камне. Понимание того, как работает забивной анкер, правильный выбор типа и размера, соблюдение технологии монтажа – залог долговечного и безопасного крепления.

Помните: экономия на крепеже может привести к серьезным последствиям. Используйте только качественные анкеры от проверенных производителей и соблюдайте технологию установки. Надежное крепление – это ваша безопасность и спокойствие!
