Технология монтажа забивных анкеров в бетон: пошаговая инструкция для монтажников

Качество монтажа подвесных инженерных систем, вентиляционных каналов, кабельных трасс и элементов пожаротушения напрямую зависит от надёжности анкерного крепления. Забивные анкеры из нержавеющей стали представляют собой эффективное решение для фиксации в монолитном бетоне и натуральном камне, однако их несущая способность реализуется только при строгом соблюдении технологии установки. Нарушение последовательности операций, использование некондиционного инструмента или пренебрежение контролем качества приводят к снижению прочности соединения, деформациям конструкций и риску аварийных ситуаций. Данный материал предназначен для специалистов по монтажу и описывает поэтапный процесс установки, нормативные требования и практические рекомендации по предотвращению типовых ошибок.

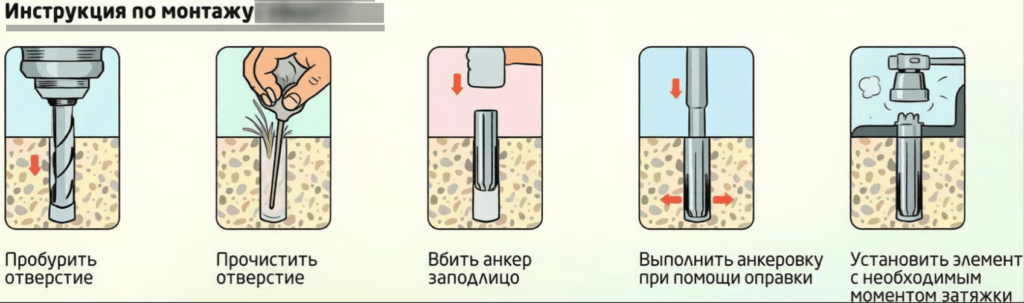

Этап 1: Подготовка и разметка основания Перед началом работ необходимо изучить проектную документацию, определить точки крепления с учётом межосевых и краевых расстояний. Минимальное межосевое расстояние для анкеров М8–М12 составляет 50–65 мм, краевое — не менее 2,5 диаметров анкера. Разметка выполняется маркером или керном, при работе с армированными перекрытиями рекомендуется использовать детектор арматуры для исключения попадания бура в стальные стержни. Ошибочное сверление в арматуру снижает глубину анкеровки и нарушает целостность несущего каркаса.

Этап 2: Сверление отверстия Отверстие сверлится перфоратором с твердосплавным буром, диаметр которого точно соответствует номиналу анкера (для М8 — 10 мм, М10 — 12 мм, М12 — 16 мм). Глубина сверления должна превышать требуемую глубину анкеровки на 5–10 мм для компенсации остаточной пыли. Важно удерживать инструмент перпендикулярно плоскости основания: отклонение более 3–5° приводит к эллипсности канала, неполному раскрытию распорной зоны и потере несущей способности. Сверление выполняется в безударном режиме до прохождения защитного слоя, затем с ударом — на основную глубину.

Этап 3: Очистка канала — критически важный этап После сверления отверстие необходимо тщательно очистить от бетонной пыли, шлама и мелких фрагментов. Используется комбинированный метод: механическая обработка металлической щёткой-ершом диаметром, соответствующим каналу, с последующей продувкой сжатым воздухом через насос или ручной грушу. Пыль, оставшаяся на стенках, работает как смазка, снижая трение между гильзой анкера и бетоном, что уменьшает силу распора на 30–50%. Пренебрежение очисткой — наиболее частая причина преждевременного вырыва крепежа под нагрузкой.

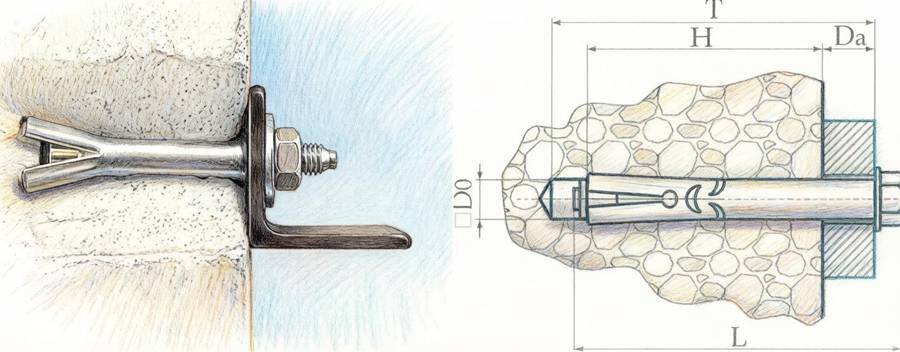

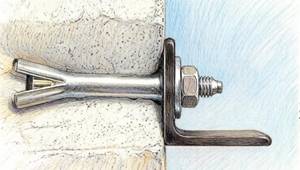

Этап 4: Установка и забивка анкера Анкер вставляется в очищенное отверстие и забивается молотком до упора торца гильзы в поверхность основания. Далее используется специализированный установочный инструмент (оправка), соответствующий диаметру внутреннего клина. Удары наносятся до момента, когда ограничительный бортик оправки плотно прижмётся к анкеру — это сигнализирует о полном расклинивании распорной зоны. Контроль по звуку: характерный «глухой» удар свидетельствует о завершении расширения. Недобой клина оставляет сегменты гильзы в нераскрытом состоянии, что делает крепление неработоспособным.

Этап 5: Фиксация резьбовым элементом После расклинивания в анкер вкручивается резьбовая шпилька, болт или иной крепёжный элемент. Затяжка выполняется ключом с контролем момента: избыточное усилие может деформировать внутреннюю резьбу гильзы, недостаточное — не обеспечит плотного прижима крепящей конструкции. Для анкеров М10–М12 рекомендуемый момент затяжки составляет 25–40 Н·м. После фиксации рекомендуется визуально проверить отсутствие зазоров между шайбой и поверхностью детали.

Требования к инструменту и оснастке Для качественного монтажа необходим: перфоратор мощностью от 800 Вт с функцией реверса, набор твердосплавных буров с контролем износа, щётки-ерши соответствующих диаметров, ручной насос или компрессор для продувки, молоток массой 0,5–1,0 кг, установочные оправки под каждый типоразмер анкера, динамометрический ключ. Инструмент должен проходить регулярное ТО, буры — своевременную замену при затуплении.

Контроль качества монтажа После установки выполняется выборочная проверка: визуальный осмотр на предмет перекосов, контроль глубины посадки, тестовая затяжка. Для ответственных узлов (магистральные трубопроводы, несущие консоли) проводятся натурные испытания на вырыв с помощью динамометра. Результаты фиксируются в актах скрытых работ. Анкеры с признаками недобоя, повреждения резьбы или деформации гильзы подлежат замене.

Типичные ошибки и способы их предотвращения

Недостаточная очистка отверстия — использовать обязательный двухэтапный метод (ёрш + продувка).
Отклонение бура от перпендикуляра — применять направляющие втулки или шаблоны при разметке.
Недобой клина — контролировать положение ограничительного бортика оправки, использовать инструмент с визуальным индикатором.
Превышение момента затяжки — применять динамометрический ключ, обучать персонал нормативным значениям.
Монтаж в трещиноватый или низкопрочный бетон — проводить предварительное обследование основания, при сомнениях переходить на химическую анкеровку.
Использование нештатного инструмента — запрещать применение самодельных оправок, контролировать комплектацию бригад.

Соблюдение описанной технологии гарантирует реализацию заявленной несущей способности забивных анкеров, долговечность крепления и безопасность подвесных инженерных систем. Регулярное обучение монтажников, контроль качества на каждом этапе и использование сертифицированного инструмента — обязательные условия профессионального выполнения работ.
