Заклёпки в промышленности: виды, стандарты и сферы применения

Обзор заклёпочных соединений от полукруглых до потайных и специальных конструкций

Введение

Заклёпка — один из старейших видов крепежа, который не потерял актуальности и сегодня. В отличие от болтов и винтов, заклёпка образует неразъёмное соединение: разрушить его можно только путём механического разрушения самой заклёпки. Это делает её незаменимой в авиастроении, железнодорожном транспорте, мостостроении, производстве металлоконструкций и многих других отраслях, где высокая надёжность и вибростойкость имеют решающее значение.

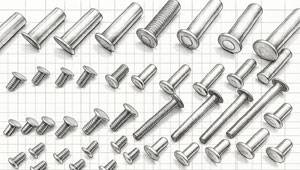

Конструкция и принцип работы

Заклёпка состоит из трёх основных частей:

• Закладная головка — формируется в процессе изготовления на заводе.
• Стержень (тело) — цилиндрическая часть, вставляемая в отверстие.
• Замыкающая головка — образуется в процессе клёпки путём пластической деформации.

В зависимости от формы закладной головки заклёпки делятся на три основные группы:

• С полукруглой (сферической) головкой.
• С потайной (конусной) головкой.
• С уменьшенной головкой (низкий профиль).

Заклёпки с полукруглой головкой (ГОСТ 10299-80)

Этот тип — самый распространённый в общем машиностроении и строительстве. Конструкция проста, технологична, обеспечивает высокую прочность соединения.

Основные параметры

Доступны в диапазоне диаметров от 3 до 24 мм, с длиной от 7 до 180 мм. Класс точности — В (повышенная) или С (нормальная).

Марки стали: 10кп, 15кп — низкоуглеродистые стали, хорошо поддающиеся деформации в холодном состоянии.

Заклёпки с потайной головкой (ГОСТ 10300-80)

Применяются в тех случаях, когда необходимо обеспечить идеально гладкую поверхность соединения: внешние панели, обшивка, аэродинамические поверхности, декоративные элементы.

Отличительные особенности

• Угол конуса головки: 45°, 75° или 90°.
• Диаметр головки: от 8,8 мм (для d=5 мм) до 36 мм (для d=24 мм).
• Высота головки минимальна — всего 2–11 мм.
• После установки головка полностью утапливается в гнездо.

Области применения

• Авиационная и космическая промышленность.
• Вагоностроение.
• Судостроение.
• Изготовление металлической мебели.

Заклёпки с уменьшенной полукруглой головкой (ТУ 14-178-170-98)

Это модификация стандартных полукруглых заклёпок с уменьшенной высотой головки. Используются там, где стандартная головка мешает или создаёт выступающую часть, которую нельзя допустить по конструктивным соображениям.

Параметры

Доступны в длинах от 20 до 103 мм. Материал — сталь 10 (низкоуглеродистая).

Специальные виды заклёпок

Заклёпки с полукруглой головкой по ГОСТ 10301-80 — это увеличенный типоразмер для особо крупных конструкций (диаметр стержня 18 и 20 мм, длина до 150 мм). Применяются в мостостроении, железнодорожных конструкциях, тяжёлом машиностроении. Вес 1000 шт достигает 400 кг.

Выбор заклёпки: практические рекомендации

1. По материалу соединяемых деталей

• Для алюминия и магния — алюминиевые заклёпки (не представлены в каталоге).
• Для стали — стальные заклёпки из 10кп, 15кп.
• Для коррозионностойких сталей — заклёпки из аналогичных материалов.

2. По толщине пакета

Длина заклёпки должна быть достаточной, чтобы образовать замыкающую головку. Формула подбора:

• L = S + 1.2d — для полукруглой головки.
• L = S + 0.8d — для потайной головки (с учётом зенкования).

Где: L — длина заклёпки, S — суммарная толщина соединяемых деталей, d — диаметр стержня.

3. По нагрузкам

• Статические нагрузки — можно использовать заклёпки из более мягких сталей (10кп).
• Динамические и вибрационные — предпочтительны более вязкие материалы.

Контроль качества заклёпочных соединений

Качественная заклёпка должна:

• Плотно прилегать головками к поверхностям деталей.
• Не иметь трещин, раковин и подсечек на головках.
• Обеспечивать полное заполнение гнезда (для потайных головок).
• Иметь правильную форму и размеры замыкающей головки.

Заключение

Заклёпки остаются незаменимым видом крепежа в самых ответственных конструкциях. Правильный выбор типа, материала и длины заклёпки, а также соблюдение технологии клёпки — залог долговечности и безопасности соединения. В современном каталоге представлены решения для любых задач: от тонкостенных алюминиевых панелей до толстых стальных балок мостов и кранов.
