В мире машиностроения и строительства надежность крепежа является основой безопасности и долговечности любой конструкции. Среди множества видов метизов особое место занимают шпильки, и одним из самых востребованных стандартов является ГОСТ 22042-76.

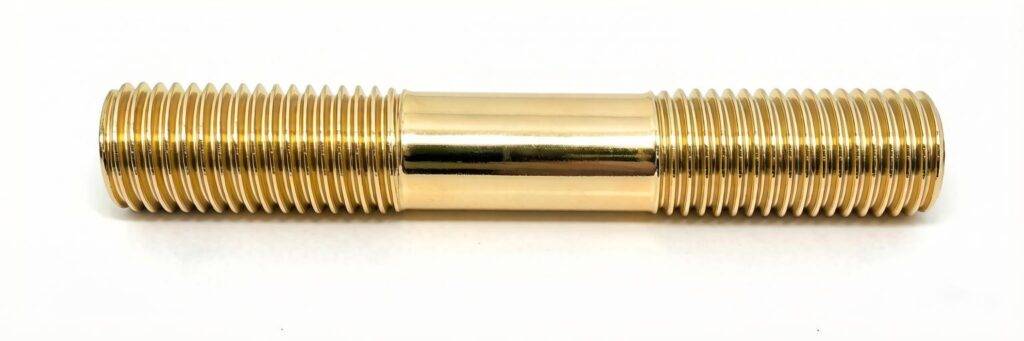

Шпилька ГОСТ 22042-76 — это высококачественное резьбовое изделие, разработанное для создания неподвижных разъемных соединений. Ее главная особенность, зафиксированная в стандарте, — это наличие двух одинаковых по длине резьбовых концов. Диаметр резьбы таких шпилек варьируется от 2 до 48 мм, что делает их применимыми в самых разных областях.

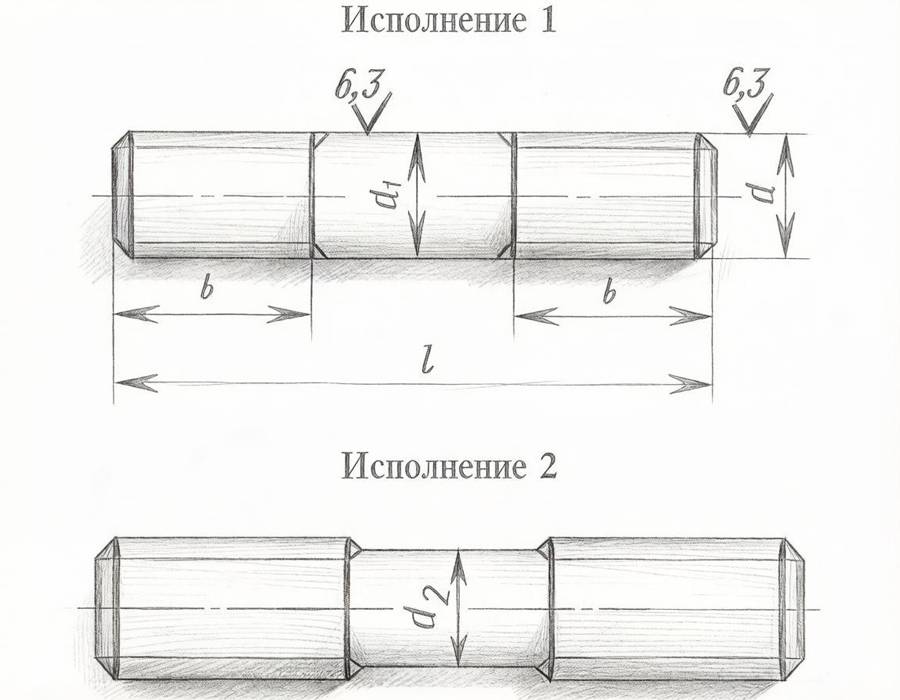

Конструкция и исполнение
Стандарт предусматривает два основных исполнения, отличающихся диаметром гладкой части стержня (d1), который приблизительно равен среднему диаметру резьбы. Шпильки могут изготавливаться как с крупным, так и с мелким шагом резьбы, что позволяет подобрать оптимальный вариант для конкретных условий эксплуатации.
Основные размеры по ГОСТ 22042-76
Ниже приведена таблица с номинальными диаметрами резьбы, шагами и диаметрами стержня для шпилек класса точности В.
| Номинальный диаметр резьбы d, мм | Шаг P (крупный), мм | Шаг P (мелкий), мм | Диаметр стержня d1, мм |
|---|---|---|---|
| 2 | 0,4 | — | 2 |
| 2,5 | 0,45 | — | 2,5 |
| 3 | 0,5 | — | 3 |
| 4 | 0,7 | — | 4 |
| 5 | 0,8 | — | 5 |
| 6 | 1 | — | 6 |
| 8 | 1,25 | 1 | 8 |
| 10 | 1,5 | 1,25 | 10 |
| 12 | 1,75 | 1,5 | 12 |
| (14) | 2 | — | 14 |
| 16 | 2 | — | 16 |
| (18) | 2,5 | — | 18 |
| 20 | 3 | — | 20 |
| (22) | 3,5 | — | 22 |
| 24 | 4 | — | 24 |
| (27) | 4,5 | — | 27 |
| 30 | 5 | — | 30 |
| 36 | — | — | 36 |
| 42 | — | — | 42 |
| 48 | — | — | 48 |
Примечание: размеры, заключенные в скобки, применять не рекомендуется.
Материалы и покрытия
Шпильки по ГОСТ 22042-76 изготавливаются из высококачественных сталей. Стандарт допускает использование различных марок стали, включая легированную сталь 35Х. Для обеспечения дополнительной коррозионной стойкости изделия могут иметь различные покрытия. Например, в маркировке шпильки с покрытием 02 толщиной 6 мкм указывается класс прочности 8.8, что гарантирует высокую несущую способность. Классы прочности могут варьироваться (например, 5.8 или 8.8), что позволяет выбрать крепеж под конкретные нагрузки.
Применение шпильки ГОСТ 22042-76
Применение шпильки ГОСТ 22042-76 чрезвычайно широко. Эти изделия незаменимы в тех случаях, когда необходимо соединить детали с гладкими отверстиями. Ключевые области использования включают:
- Машиностроение и станкостроение: для сборки узлов и агрегатов, где требуется прочное и точное соединение.
- Строительство: при монтаже металлоконструкций, создании фланцевых соединений на трубопроводах, где важна герметичность.
- Производство оборудования: для крепления различных элементов, где доступ к гайке возможен только с одной стороны.
Благодаря высокой точности (класс точности В) и строгому соответствию размерам, эти шпильки гарантируют надежность и взаимозаменяемость крепежа.
Как выбрать и где купить шпильку ГОСТ 22042-76
При выборе шпильки важно обращать внимание на ее маркировку. Пример условного обозначения: Шпилька 2 М10 × 1,25—6g × 200.88.35Х.026 ГОСТ 22042—76. Эта запись расшифровывается как:
- 2 — исполнение;
- М10 × 1,25 — метрическая резьба диаметром 10 мм с мелким шагом 1,25 мм;
- 6g — поле допуска резьбы;
- 200 — длина шпильки в мм;
- 88 — класс прочности 8.8;
- 35Х — марка стали;
- 026 — вид и толщина покрытия.
Если вам необходима надежная шпилька, соответствующая всем требованиям ГОСТ, вы всегда можете купить шпильку ГОСТ 22042-76 на нашем сайте skt-profi.ru. В нашем каталоге представлен широкий ассортимент шпилек различных типоразмеров и исполнений. Мы гарантируем высокое качество продукции и предлагаем выгодные условия сотрудничества. Также у нас можно подобрать аналог шпильки ГОСТ 22042-76 от ведущих производителей.
Не откладывайте надежность ваших конструкций на потом — выбирайте проверенный крепеж!
