Метрическая резьба: полное руководство по шагам, размерам и стандартам ГОСТ

Метрическая резьба является фундаментальным элементом современного машиностроения и крепежных систем. Понимание того, что такое метрическая резьба, как определяется шаг резьбы, и какие существуют стандарты, критически важно для инженеров, технологов и всех, кто работает с крепежными изделиями. В этой статье мы подробно разберем параметры резьбы, рассмотрим стандартный шаг резьбы для различных диаметров и объясним, как измерить шаг резьбы в практических условиях.

Основные понятия: что такое шаг резьбы и профиль метрической резьбы

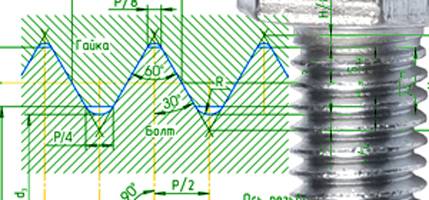

Шаг резьбы это расстояние между соседними одноименными боковыми сторонами профиля, измеренное вдоль оси резьбы. Это один из ключевых параметров, определяющих совместимость крепежных элементов. Профиль метрической резьбы представляет собой равносторонний треугольник с углом 60°, что закреплено в соответствующих стандартах.

Метрическая резьба ГОСТ регулируется несколькими нормативными документами, основным из которых является ГОСТ на резьбу метрическую 8724-2002. Этот стандарт определяет основные размеры и стандартный шаг резьбы для диаметров от 1 до 600 мм.

Ключевые параметры резьбы:

• Наружный диаметр — диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы
• Внутренний диаметр — диаметр цилиндра, вписанного в впадины резьбы
• Средний диаметр — диаметр цилиндра, образующая которого пересекает профиль резьбы так, что отрезки, заключенные между сторонами профиля, равны половине номинального шага
• Шаг резьбы — расстояние между соседними витками
• Угол профиля — для метрической резьбы составляет 60°

Стандартный (основной) и мелкий шаг: в чем разница?

Для каждого диаметра резьбы метрической существует один основной шаг резьбы (его также называют крупным или стандартным) и несколько вариантов мелкого шага. Основной шаг является предпочтительным для большинства применений и именно он подразумевается, когда указывается только диаметр резьбы.

Преимущества основного шага:

• М8 стандартный шаг резьбы составляет 1.25 мм — это оптимальный баланс между прочностью и скоростью сборки
• М10 стандартный шаг резьбы равен 1.5 мм — наиболее распространенный размер в бытовом и промышленном крепеже
• М12 основной шаг резьбы составляет 1.75 мм — популярен в автомобильной промышленности
• М16 основной шаг — 2.0 мм, используется в ответственных соединениях
• М20 основной шаг резьбы — 2.5 мм, применяется в тяжелом машиностроении

Стандартный шаг резьбы М8, М10, М12 и других популярных диаметров является оптимальным выбором для большинства соединений, где не предъявляются специальные требования к виброустойчивости или герметичности.

Когда применяется мелкий шаг?

Резьба М10 с мелким шагом (например, 1.25 мм или 1.0 мм вместо стандартных 1.5 мм) используется в специфических условиях:

1. Вибронагруженные соединения — резьба М8 с мелким шагом лучше сопротивляется самооткручиванию
2. Тонкостенные детали — шаг резьбы М6 стандартный может быть слишком крупным для тонких трубок
3. Регулировочные механизмы — шаг резьбы М4 или шаг резьбы М5 мелкого исполнения обеспечивает высокую точность настройки
4. Герметичные соединения — резьба М12 с мелким шагом лучше уплотняется

Таблица метрических резьб с диаметрами и шагом показывает, что резьба М3, резьба М4, резьба М5 также имеют варианты с мелким шагом, хотя применяются они реже.

Таблица соответствия диаметров и шагов по ГОСТ

Для быстрого подбора крепежа используется таблица резьб метрических с диаметрами и шагом. Такая таблица метрических резьб содержит полную информацию о всех стандартных размерах.

Таблица резьбы включает следующие основные данные:

• Номинальный диаметр резьбы
• Стандартный шаг резьбы для каждого диаметра
• Доступные варианты мелкого шага
• Предельные отклонения

Таблица метрической резьбы охватывает диапазоны от резьбы М3 до резьбы М30 и выше. Например:

• Резьба М6 — основной шаг 1.0 мм, доступны мелкие 0.75 мм
• Шаг резьбы М8 основной — 1.25 мм, мелкие варианты: 1.0, 0.75, 0.5 мм
• Шаг резьбы М10 стандартный — 1.5 мм, мелкие: 1.25, 1.0, 0.75 мм
• Шаг резьбы М12 стандартный — 1.75 мм, мелкие: 1.5, 1.25, 1.0 мм
• Шаг резьбы М16 основной — 2.0 мм
• Шаг резьбы М20 стандартный — 2.5 мм
• М24 основной шаг — 3.0 мм
• М30 шаг резьбы основной — 3.5 мм

Таблица метрических резьб также показывает, что м14 основной шаг составляет 2.0 мм, а м12 шаг может быть как 1.75 мм (основной), так и 1.5, 1.25, 1.0 мм (мелкие).

Как определить шаг резьбы: практические методы

Вопрос «как узнать шаг резьбы» возникает довольно часто, особенно при работе с незнакомым крепежом. Существует несколько надежных способов, как измерить шаг резьбы:

Метод 1: Использование резьбомера

Это наиболее точный способ. Резьбомер (шаблон) представляет собой набор пластин с профилями, соответствующими стандартным шагам. Подбираете пластину, которая идеально ложится в профиль — получаете значение.

Метод 2: Измерение штангенциркулем

1. Выберите участок резьбы длиной 10-20 мм
2. Подсчитайте количество полных витков на этом участке
3. Разделите длину участка на количество витков
4. Полученное значение — это шаг резьбы

Например, если на 10 мм укладывается 8 витков, то шаг равен 10/8 = 1.25 мм. Это может быть шаг резьбы М10 с мелким шагом или шаг резьбы М8 стандартный.

Метод 3: Сравнение с эталоном

Если у вас есть болт с известными параметрами (например, вы точно знаете, что это резьба М10 стандартный шаг), приложите его к измеряемой детали. Если профили совпадают — шаги одинаковые.

Метод 4: По маркировке

На качественном крепеже часто наносится маркировка. Например:

• М10 — означает метрическую резьбу диаметром 10 мм с основным шагом (1.5 мм)
• М10х1.25 — метрическая резьба диаметром 10 мм с мелким шагом 1.25 мм
• М8 — резьба М8 с основным шагом 1.25 мм
• М8х1 — резьба М8 с мелким шагом 1.0 мм

Применение различных типов резьбы в промышленности

Резьба М3, М4, М5

Резьба М3 (шаг резьбы М3 основной 0.5 мм) применяется в приборостроении, электронике, мелком крепеже. Резьба М4 (шаг резьбы М4 стандартный 0.7 мм) популярна в бытовой технике. Резьба М5 (шаг резьбы М5 основной 0.8 мм) используется в мебельном производстве и легких конструкциях.

Стандартный шаг резьбы М4, М5 обеспечивает достаточную прочность при малых габаритах.

Резьба М6, М8

Резьба М6 (шаг резьбы М6 стандартный 1.0 мм) — универсальный размер для среднего крепежа. Резьба М8 (м8 шаг резьбы основной 1.25 мм) — один из самых распространенных размеров в строительстве и машиностроении.

М6 основной шаг оптимален для соединений, работающих со средними нагрузками. М8 шаг 1.25 мм обеспечивает хороший баланс между прочностью и удобством монтажа.

Резьба М10, М12

Резьба М10 (м10 шаг резьбы стандартный 1.5 мм) применяется в автомобильной промышленности, строительных конструкциях. Резьба М12 (м12 шаг основной 1.75 мм) используется в ответственных узлах.

М10 основной шаг 1.5 мм выдерживает значительные нагрузки. М12 основной шаг 1.75 мм популярен в крепеже для металлоконструкций.

Резьба М14, М16, М20

Резьба М14 (м14 основной шаг 2.0 мм) применяется в тяжелом машиностроении. Резьба М16 (м16 основной шаг 2.0 мм) — стандарт для фундаментных болтов. Резьба М20 (м20 основной шаг 2.5 мм) используется в мостостроении и промышленных конструкциях.

М16 стандартный шаг обеспечивает высокую несущую способность. М20 стандартный шаг 2.5 мм применяется в особо ответственных соединениях.

Крупные диаметры: М24, М30

М24 шаг резьбы основной составляет 3.0 мм. М30 шаг резьбы основной — 3.5 мм. Такие размеры используются в специализированных областях: энергетике, тяжелом станкостроении, строительстве.

Метрическая резьба ГОСТ 8724-2002: основные положения

Метрическая резьба ГОСТ 8724-2002 устанавливает единые требования к основным размерам резьбы. Согласно этому стандарту:

1. Профиль метрической резьбы должен быть треугольным с углом 60°
2. Для каждого диаметра устанавливается один основной шаг резьбы и несколько мелких
3. Стандартная резьба обозначается буквой М и номинальным диаметром
4. Шаг резьбы ГОСТ должен соответствовать установленным значениям с определенными допусками

Гост на резьбу метрическую также регламентирует предельные отклонения, допуски на средний диаметр и требования к качеству поверхности.

Особенности маркировки крепежных изделий

Правильная маркировка позволяет быстро идентифицировать размеры резьбы и ее параметры:

Обозначение основного шага

• М8 — резьба М8 стандартный шаг (1.25 мм)
• М10 — резьба М10 стандартный шаг (1.5 мм)
• М12 — резьба М12 основной шаг (1.75 мм)

При обозначении основной шаг не указывается — это важное правило!

Обозначение мелкого шага

• М10х1 — резьба М10 с мелким шагом 1.0 мм
• М12х1.5 — резьба М12 с шагом 1.5 мм (мелкий)
• М8х1 — резьба М8 с шагом 1.0 мм (мелкий)

Специальные обозначения

Иногда встречается маркировка типа 10х2.5х0 или 5х2 45 0 — это обозначения специальных резьб или резьбовых соединений с дополнительными параметрами.

Таблицы метрических резьб: как пользоваться справочными данными

Таблица резьб — незаменимый инструмент для инженера. Таблица метрических резьб с диаметрами и шагом обычно содержит:

1. Номинальный диаметр (от резьба М3 до резьба М30 и выше)
2. Основной шаг резьбы для каждого диаметра
3. Доступные мелкие шаги
4. Диаметры сверл под нарезание резьбы
5. Предельные отклонения

Таблица метрических резьб также может включать информацию о моментах затяжки, допустимых нагрузках, рекомендуемых материалах.

Размеры резьб в таблице представлены в миллиметрах. Размер резьбы указывается как номинальный диаметр, а параметры резьбы включают также шаг, угол профиля, допуски.

Резьбы метрические таблица показывает, что стандартный шаг резьбы М6 отличается от стандартный шаг резьбы М8, и каждый диаметр имеет свои уникальные характеристики.

Практические рекомендации по выбору резьбы

Для статических соединений

Используйте основной шаг резьбы:

• М8 стандартный шаг для бытовых конструкций
• М10 стандартный шаг для строительных работ
• М12 стандартный шаг для промышленных узлов

Для вибронагруженных узлов

Предпочитайте мелкий шаг:

• М10 шаг резьбы 1.25 мм вместо 1.5 мм
• М12 шаг резьбы 1.5 мм вместо 1.75 мм
• М8 шаг резьбы 1.0 мм вместо 1.25 мм

Для тонкостенных деталей

Выбирайте мелкий шаг, чтобы не ослаблять стенку:

• Резьба М6 с шагом 0.75 мм
• Резьба М8 с шагом 1.0 мм

Для регулировочных механизмов

Используйте минимальный шаг для точности:

• М5 шаг резьбы 0.5 мм
• М4 шаг резьбы 0.5 мм
• М3 шаг резьбы 0.35 мм

Контроль качества резьбовых соединений

После нарезания резьбы необходимо проверить:

1. Шаг резьбы — соответствие стандарту
2. Профиль метрической резьбы — отсутствие сколов, заусенцев
3. Размеры резьбы — соответствие допускам
4. Чистоту поверхности

Используйте калибры-пробки для внутренней резьбы и калибры-кольца для наружной.

Понимание того, что такое шаг резьбы, умение правильно определить метрическая резьба с каким шагом перед вами, знание стандартов ГОСТ на резьбу метрическую — необходимые навыки для любого специалиста, работающего с крепежом.

Стандартный шаг резьбы является предпочтительным для большинства применений, но в особых условиях (вибрация, тонкие стенки, необходимость точной регулировки) следует использовать мелкий шаг.

Таблица резьбы метрической — ваш главный справочный инструмент. Всегда сверяйтесь с ней при подборе крепежа, нарезании резьбы или контроле качества.

Помните основные правила:

• Основной шаг не указывается в маркировке
• Мелкий шаг указывается обязательно (например, М10х1.25)
• Стандартный шаг резьбы М10, М12, М8 и других популярных размеров следует знать наизусть
• Для точных измерений используйте специализированный инструмент

Грамотный выбор типа резьбы и контроль ее параметров обеспечат надежность и долговечность ваших конструкций!
