Муфты соединительные и резьбовые элементы: Полный гид по надежному монтажу без сварки

В современном строительстве, промышленности и бытовом ремонте скорость и качество сборки конструкций играют решающую роль. Если еще несколько десятилетий назад основным способом создания неразъемных металлических каркасов была сварка, то сегодня инженеры и монтажники все чаще отдают предпочтение резьбовым соединениям. Это обусловлено не только удобством монтажа, но и требованиями безопасности, возможностью демонтажа и последующего использования элементов.

Центральное место в мире крепежа занимают соединительные элементы и, в частности, разнообразные муфты. От крошечной резьбовой вставки м3 в электронике до массивной муфты стальной 32мм резьба внутренняя в системах водоснабжения — эти изделия обеспечивают целостность и надежность самых разных конструкций.

В этой статье мы подробно разберем, какие проблемы решают резьбовые соединения, из каких материалов они изготавливаются, и дадим подробное описание каждого вида изделий, представленных в каталоге skt-profi.ru.

Проблема: Почему сварка уходит в прошлое?

Традиционные методы соединения металлов, такие как сварка или клепка, имеют ряд существенных недостатков, которые становятся критичными в современных условиях:

1. Невозможность демонтажа. Сварной шов — это навсегда. Если конструкция требует периодического обслуживания, замены отдельных узлов или переноса на новое место, сварка становится препятствием.
2. Термические деформации. Высокая температура при сварке меняет структуру металла в зоне шва, создавая внутренние напряжения. Это может привести к короблению тонких деталей или снижению их коррозионной стойкости.
3. Сложность монтажа. Сварочные работы требуют наличия специального оборудования, квалифицированного персонала (сварщика), а также соблюдения строгих правил пожарной безопасности. Во многих помещениях (склады с горючими материалами, действующие производства) проведение огневых работ запрещено или крайне затруднено.
4. Время. Сварка и последующая зачистка швов занимают значительно больше времени, чем простая сборка на резьбовых элементах.

Решение: Универсальность резьбовых муфт и соединителей

Ответом на эти вызовы стали резьбовые муфты и разнообразные соединители. Эти изделия позволяют создавать прочные, надежные и, что самое главное, разъемные соединения.

Использование муфты резьбовой или винтовой муфты позволяет:

• Наращивать длину резьбовых шпилек или труб.
• Соединять элементы разного диаметра (переходы).
• Соединять детали с разным типом резьбы (метрическая и трубная).
• Создавать сложные пространственные конструкции (с помощью кубиков и тройников).
• Обеспечивать виброразвязку и шумоизоляцию.

Главное преимущество — это скорость. Муфта соединительная купить которую можно в любом строительном магазине, устанавливается за секунды с помощью обычного гаечного ключа. Никакого электричества, искр и дыма.

Материалы: Основа долговечности

Качество любого крепежа напрямую зависит от материала, из которого он изготовлен. В каталоге skt-profi.ru представлены изделия из трех основных групп материалов, каждая из которых имеет свои особенности:

1. Углеродистая сталь с защитным покрытием

Это самый распространенный материал для общестроительных задач. Сталь обладает высокой прочностью на разрыв и срез. Однако «голая» сталь быстро ржавеет. Поэтому соединительная муфта металлическая из стали обязательно проходит обработку:

• Оцинковка (Zinc Plated): Покрытие слоем цинка (белое или желтое). Цинк работает как протекторная защита: даже при повреждении покрытия он продолжает защищать сталь, окисляясь первым. Это идеальный вариант для внутренних помещений и умеренного климата.
• Горячее цинкование: Более толстый слой цинка для уличных конструкций.

2. Нержавеющая сталь (A2, A4)

Если конструкция будет эксплуатироваться в агрессивной среде (морская вода, химические производства, пищевая промышленность, улица с реагентами), используется нержавейка.

• A2 (AISI 304): Пищевая нержавейка, устойчивая к большинству органических кислот и атмосферной коррозии.
• A4 (AISI 316): Кислотостойкая сталь с добавлением молибдена. Идеальна для хлорсодержащих сред и морской воды.

Муфта переходная стальная из нержавейки стоит дороже, но служит десятилетиями без потери свойств.

3. Отожженный чугун с покрытием

Чугунные фитинги часто используются в сантехнике. Они хрупкие на удар, но отлично выдерживают давление и вибрацию. Покрытие (часто никелирование или хромирование) защищает их от ржавчины и придает эстетичный вид.

Подробный словарь терминов: Виды муфт и соединительных элементов

Чтобы правильно подобрать крепеж, необходимо понимать разницу между десятками видов изделий. Ниже мы приводим подробное описание всех терминов, упомянутых в нашем ассортименте.

1. Муфты и Гайки: Соединяем шпильки

Одна из самых частых задач — соединить две резьбовые шпильки, чтобы получить одну длинную ось. Для этого используются специальные изделия.

Муфта шестигранная м10х30
Это изделие, которое технически является удлиненной гайкой (coupling nut).

• Конструкция: Шестигранник (для захвата ключом) с сквозным резьбовым отверстием.
• Размеры: Обозначение М10х30 означает метрическую резьбу диаметром 10 мм и длину изделия 30 мм.
• Применение: Такая длина позволяет надежно сцепить две шпильки. Обычная гайка (высотой 8-10 мм) не обеспечит достаточной прочности соединения двух шпилек, так как резьба может «слизаться» под нагрузкой. Удлиненная муфта распределяет нагрузку на большую площадь витков.
• Особенность: Иногда такие муфты называют «бочонками». Их можно укорачивать ножницами по металлу, если требуется нестандартная длина, хотя это не рекомендуется для высоконагруженных узлов.

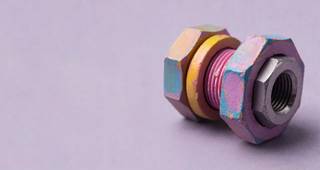

Муфта соединительная для шпильки м8
Более компактный вариант для резьбы диаметром 8 мм.

• Применение: Часто используется в мебельном производстве, при сборке торговых стеллажей, легких подвесных системах.
• Соединительная муфта м8 для шпильки должна соответствовать классу прочности шпильки. Если шпилька оцинкованная, муфта тоже должна быть оцинкована, чтобы избежать электрохимической коррозии.

Муфта м10х1
Здесь важно обратить внимание на шаг резьбы. Стандартная метрическая резьба М10 имеет шаг 1.5 мм (крупный шаг). Обозначение М10х1 указывает на резьбу с мелким шагом (1 мм).

• Зачем это нужно? Мелкий шаг обеспечивает большую площадь контакта витков и, как следствие, более высокую нагрузочную способность. Кроме того, такая резьба менее склонна к самоотвинчиванию при вибрации. Такие муфты часто используются в точном машиностроении и автомобилестроении.

2. Переходные элементы: Соединяем несовместимое

В реальной жизни часто приходится стыковать трубы или шпильки разного диаметра, или соединять метрическую резьбу с трубной (дюймовой).

Муфта переходная резьбовая
Это универсальный солдат в мире крепежа.

• Конструкция: Цилиндрическое тело, где с одной стороны нарезана резьба одного диаметра (например, М10), а с другой — другого (например, М8).
• Применение: Позволяет плавно перейти от мощной несущей шпильки к более тонкому элементу крепления.

Муфта переходная стальная
Изготовленная из стали, такая муфта выдерживает высокие нагрузки. Часто используется в трубопроводах. Например, муфты переходные для труб стальные позволяют соединить трубу 1/2 дюйма с трубой 3/4 дюйма.

Муфта соединительная 3 4 внутренняя резьба металл
Это классический сантехнический фитинг.

• Расшифровка: «3 4» означает 3/4 дюйма (около 20 мм условного прохода). «Внутренняя резьба» означает, что муфта накручивается на трубу или фитинг с наружной резьбой.
• Материал: Металл (латунь, сталь, нержавейка).
• Применение: Водопровод, отопление, газоснабжение. Важно использовать уплотнитель (лен, фум-ленту) для герметичности.

Муфта с резьбой 3 4
Общее название для фитингов данного размера. Важно помнить, что трубная резьба (G) отличается от метрической (M) профилем витка (55 градусов против 60) и способом измерения (в дюймах по внутреннему диаметру трубы).

3. Специализированные муфты

Стандартные цилиндры подходят не для всех задач. Иногда нужны особые свойства.

Муфта с наружной резьбой
Технически это часто называют «ниппель» или «штуцер», но в каталогах может встречаться как муфта.

• Конструкция: Изделие имеет наружную резьбу с одной или двух сторон.
• Применение: Вкручивается внутрь другой муфты или фитинга с внутренней резьбой. Позволяет создать удлинение или переход.

Муфта соединительная с упором
Особенность: Внутри муфты есть специальный бортик (упор) посередине.
Зачем: Когда вы вкручиваете две шпильки или трубы с разных сторон, они встречаются в центре. Упор не дает им пройти дальше, фиксируя длину соединения. Это критически важно, если нужно сохранить точное расстояние между элементами или предотвратить повреждение уплотнителя внутри трубы.

Муфта зажимная соединительная
Принцип действия: Вместо резьбы (или в дополнение к ней) использует цанговый механизм или винтовой зажим.
Применение: Часто используется для соединения гладких труб (металлопластик, медь) или кабелей. Позволяет соединять элементы без нарезки резьбы на концах.

Муфта внутренняя
Обычно под этим понимают классическую прямую муфту, имеющую только внутреннюю резьбу. Это базовый элемент для соединения двух наружных резьб.

Винтовая муфта
Термин, который может описывать как саму муфту с винтовой (резьбой), так и специализированный соединитель, работающий по принципу винта (например, для соединения проводов или кабелей). В контексте металлоконструкций — это синоним резьбовой муфты.

4. Элементы для подвесных систем и монтажа

Для крепления труб, воздуховодов и лотков используются специфические виды соединителей.

Наконечники
Конструкция: Деталь с ушком (петлей) или вилкой на одном конце и резьбой на другом.
Применение: Используются, если нужно прикрепить подвесную конструкцию (трубу, светильник) к резьбовой шпильке или тросу. Характеризуются высокой тяговой устойчивостью.

Рым-болты
Конструкция: Стержень с резьбой, на конце которого отковано кольцо (рым).
Применение: Классическое решение для такелажа. К рым-болту можно закрепить трос, цепь или карабин. Изделие рассчитано на установку с большим усилием затяжки и выдерживает динамические нагрузки.

Маятниковые подвесы
Конструкция: Специальный узел, позволяющий трубе или воздуховоду слегка качаться (как маятник).
Зачем: При вибрации (работа насосов, ветер) жесткое крепление может разрушиться из-за усталости металла. Маятниковый подвес гасит эти колебания. Также они позволяют легко регулировать высоту подвеса. Обладают высокой прочностью на разрыв.

Изолирующий соединитель
Проблема: Если медная труба водопровода касается стальной арматуры здания, возникает гальваническая пара, и труба быстро сгнивает. Также металл отлично передает звук (структурный шум).
Решение: Изолирующий соединитель (часто с пластиковыми вставками или диэлектрическими прокладками) разрывает электрический контакт и гасит вибрации. Удобен в установке и занимает мало места.

5. Конструкционные элементы: Сборка каркасов

Когда нужно собрать сложную раму или систему крепления, используются объемные соединители.

Кубик (тройник)
Конструкция: Металлический куб (параллелепипед) с отверстиями, нарезанными резьбой. Обычно имеет 3, 4 или 6 отверстий.
Применение: В отверстия вкручиваются шпильки или болты. Это позволяет создать узел, где сходятся несколько магистралей (труб или профилей) под прямыми углами. Образует одну точку крепления к базовому основанию.

Болт-шпилька
Конструкция: Стержень, у которого резьба нарезана не по всей длине, а только на концах (как у болта), но без головки. Или же это шпилька с разными типами резьбы на концах (например, метрическая и самонарезающая).
Применение: Используется совместно с монтажными тройниками и пластинами. Один конец вкручивается в основание (бетон, дерево), а на второй навешивается конструкция.

Шпилька (с левой и правой резьбой)
Особенность: На одном конце резьба закручивается по часовой стрелке (правая), на другом — против (левая).
Применение: Основной элемент для винтовой стяжки (талрепа). При вращении муфты, надетой на такую шпильку, концы либо сближаются (натягивая трос), либо удаляются.

Винтовая стяжка
Назначение: Позволяет параллельно соединять резьбовые конструкции и, главное, регулировать их натяжение. Незаменима при монтаже ограждений, натяжении тросов, выравнивании каркасов.

6. Малый крепеж и вставки

Резьбовая вставка м3
Конструкция: Маленькая деталь (часто латунная или стальная) с наружной насечкой или резьбой и внутренней резьбой М3.
Применение: Впрессовывается или вплавляется в пластик, дерево или композит. Создает прочное металлическое резьбовое отверстие там, где его быть не могло (например, в пластиковом корпусе прибора для крепления винтом).

Муфта монтажная мм 58 11
Расшифровка: Вероятнее всего, это специализированная монтажная муфта длиной 58 мм под резьбу или трубу диаметром 11 мм (или с шагом/параметром 11).
Применение: Специфические монтажные задачи, возможно, в мебельной фурнитуре или креплении тонких трубок.

Соединители: Задачи и Применение

Использование соединителей и муфт позволяет решать широчайший спектр задач:

1. Наращивание длины. Если вам нужна шпилька длиной 3 метра, а в продаже только по 1 и 2 метра, муфта соединительная для шпильки м8 (или другого диаметра) позволит бесшовно объединить их в одну линию.
2. Смена диаметра. Переход с трубы 1/2 дюйма на 3/4 дюйма осуществляется через муфты переходные для труб стальные или латунные.
3. Смена типа резьбы. Переход с метрической резьбы (болт М10) на трубную (труба G 3/8) возможен благодаря специальным переходникам.
4. Создание разветвлений. Используя кубики и тройники, можно создать сложную систему крепления для инженерных коммуникаций под потолком.
5. Параллельное соединение. Винтовая муфта или стяжка позволяет связать две параллельные шпильки, увеличивая жесткость конструкции.

Как правильно подобрать муфты и резьбовые элементы?

Ошибка в выборе крепежа может привести к аварии. При подборе учитывайте следующие критерии:

1. Нагрузка (Load)

Производитель всегда указывает максимальную статическую нагрузку (Working Load Limit).

• Правило: Рабочая нагрузка на узел должна быть минимум в 2-4 раза меньше предельно допустимой (коэффициент запаса).
• Для динамических нагрузок (вибрация, ветер) запас прочности должен быть еще выше. Рым-болты и маятниковые подвесы имеют свои таблицы нагрузок, которые нельзя превышать.

2. Геометрические параметры

• Диаметр резьбы: Должен совпадать идеально. Нельзя вкрутить шпильку М8 в муфту М10 (будет болтаться) или М6 (не влезет).
• Шаг резьбы: Обратите внимание на мелкий шаг (например, муфта м10х1). Если вы попытаетесь вкрутить шпильку с крупным шагом (1.5) в муфту с мелким (1.0), вы сорвете резьбу.
• Тип резьбы: Не путайте метрическую (M) и трубную (G, Rp, R). Муфта с резьбой 3 4 — это трубная резьба. Она не совместима с метрической М20, хотя диаметры близки.
• Длина: Для соединения шпилек длина муфты должна быть достаточной, чтобы обеспечить вход резьбы на глубину не менее 0.8-1.0 диаметра шпильки с каждой стороны. Муфта шестигранная м10х30 идеальна для шпилек М10, так как обеспечивает зацепление по 15 мм с каждой стороны (с учетом фасок).

3. Материал и Среда

• Улица/Влага -> Нержавейка (A4) или горячий цинк.
• Помещение/Сухость -> Оцинкованная сталь (белый/желтый цинк).
• Химия/Пищевка -> Нержавейка A2/A4 или латунь.
• Не смешивайте разнородные металлы (медь + сталь) без изоляции, иначе возникнет коррозия. Используйте изолирующий соединитель.

Установка: Просто и быстро

Монтаж резьбовых элементов не требует высокой квалификации, но требует соблюдения технологии.

1. Инструмент:
   • Для шестигранных изделий (муфта шестигранная, гайки) используются рожковые или накидные ключи, соответствующего размера (под ключ).
   • Для круглых муфт (сантехнических) нужны газовые (трубные) ключи или специальные цепные ключи, чтобы не повредить покрытие.
   • Для резьбовых вставок м3 могут понадобиться специальные установочные пистолеты или паяльники (для термоустановки).
2. Подготовка:
   • Очистите резьбу от грязи и заусенцев.
   • Если соединение должно быть герметичным (вода, газ), используйте уплотнитель: льняную паклю с пастой, ФУМ-ленту или анаэробный герметик. Для муфты соединительной 3 4 внутренняя резьба металл это обязательно.
   • Если соединение должно быть разъемным в будущем, не используйте анаэробные фиксаторы (клеи).
3. Затяжка:
   • Вкручивайте элементы от руки до упора, чтобы не сорвать первые витки (перекос).
   • Дотяните ключом. Не применяйте чрезмерную силу («удлинитель на ключ»), особенно с силуминовыми или чугунными фитингами — они могут лопнуть.
   • Для ответственных узлов используйте динамометрический ключ.

Резьбовые соединения — это фундамент современного монтажа. Правильно подобранная муфта зажимная соединительная, надежная муфта наружная резьба или специализированный соединитель винтовой позволяют создавать конструкции, которые служат десятилетиями.

Помните: надежность системы равна надежности её самого слабого звена. Пусть этим звеном не станет ваша муфта.
