Монтажные патроны: устройство, классификация по энергии и правила подбора

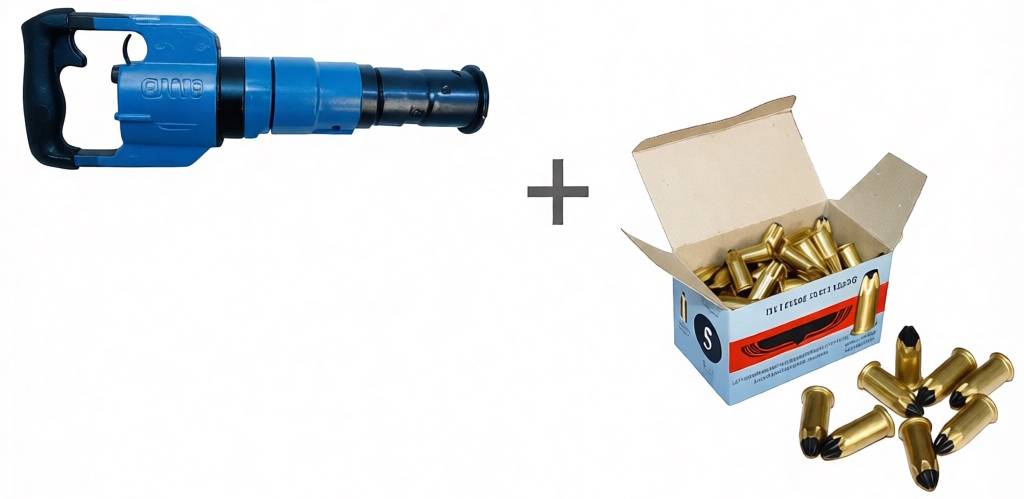

При выполнении строительных работ часто возникает необходимость быстрого крепления металлических элементов к твердым несущим конструкциям. Когда обычное закручивание саморезов или использование ручных дюбелей занимает слишком много времени, на помощь приходит технология прямого монтажа. В этой сфере ключевую роль играют специальные расходные элементы — монтажные патроны, используемые в пороховых инструментах ударно-поршневого типа. Без них невозможна производительная фиксация металлических гвоздей или шпилек в бетонных, кирпичных и металлических основаниях.

Подбор правильного заряда — это инженерная задача, от которой зависит не только прочность соединения, но и безопасность оператора. Избыточная мощность выстрела способна расколоть хрупкий материал, в то время как недостаточная энергия не позволит загнать крепеж на нужную глубину. Для точного расчета учитывается структура основания, геометрия крепежного элемента и технические характеристики самого пистолета.

Подробное устройство и физический принцип действия

Монтажный патрон представляет собой компактный автономный источник энергии, преобразующий химическую реакцию горения в кинетическую энергию поршня. В отличие от боевых аналогов, здесь нет поражающего элемента (пули). Задача изделия — создание строго дозированного импульса давления газов в замкнутом объеме ствольной коробки.

Принцип действия основан на ударно-спусковом механизме. Боек пистолета накалывает чувствительный элемент патрона, инициируя цепь событий.

Разберем конструкцию подробнее на уровне каждого компонента:

1. Гильза. Это корпус элемента, чаще всего изготавливаемый из латуни или мягкой стали с антикоррозийным покрытием. Ее главная задача — сохранить целостность заряда при хранении и транспортировке, а в момент выстрела — обеспечить обтюрацию (уплотнение). Расширяясь под давлением, гильза на короткое мгновение полностью перекрывает зазор между патронником и затвором, не давая пороховым газам прорваться наружу и обжечь оператора или загрязнить механизм.

2. Капсюль-воспламенитель. Запрессован в донную часть гильзы. Это миниатюрная чашечка с ударным составом, чувствительным к механическому удару бойка. Состав взрывается от деформации, создавая форс пламени высокой температуры, необходимый для поджига основного заряда.

3. Метательный заряд (порох). Находится внутри гильзы. Используются специальные сорта быстрогорящего пироксилинового пороха. Важно понимать разницу с боевым оружием: здесь порох сгорает практически мгновенно на очень коротком ходу поршня (обычно в пределах нескольких сантиметров), создавая резкий пик давления, а не плавное нарастание для разгона пули в длинном стволе.

4. Герметизирующая мембрана. Слой лака или фольги на срезе гильзы, исключающий высыпание пороховых зерен и защищающий внутренний объем от капиллярного проникновения влаги. Даже незначительное отсыревание пороха делает патрон непригодным, так как он теряет расчетную мощность или дает осечку.

Ключевые критерии классификации

Чтобы ориентироваться в ассортименте расходников, необходимо четко понимать их разделение по конструктивным признакам. Рынок предлагает варианты, отличные по геометрии, силе и типу подачи.

1. По типу упаковки и подачи

• Одиночные патроны. Поштучные элементы, которые оператор вручную вкладывает в патронник перед каждым выстрелом. Этот формат распространен в ручных неавтоматических пистолетах и удобен при небольших объемах работ, где не требуется темповая стрельба.

• Ленточные (обойменные). Патроны скреплены в пластиковую или бумажную ленту по 10 штук. Такая подача применяется в полуавтоматических инструментах магазинного типа. Когда стрелок передергивает цевье, лента автоматически продвигается, подавая новый заряд. Это в разы повышает производительность на крупных промышленных объектах.

2. По геометрии гильзы

• Короткие (серия К). Имеют длину гильзы около 11–12 мм при калибре 6,8 мм. Используются в пистолетах с длинным ходом поршня и умеренной энергией удара. Оптимальны для крепления в пустотелые основания, так как дают менее резкий, но более продолжительный по времени толчок.

• Длинные (серия Д). Длина гильзы достигает 18 мм. Это наиболее распространенный в профессиональной среде тип. Содержат увеличенную навеску пороха, обеспечивающую быстрое нарастание давления. Применяются для забивки массивных гвоздей в бетон высокой плотности и металл.

Система цветовой идентификации мощности

Самый важный аспект эксплуатации — подбор энергии выстрела под конкретную задачу. Чтобы не ошибиться на глаз, используется международная система маркировки цветом донца гильзы или пластиковых фиксаторов ленты. Цвет указывает на уровень мощности, то есть на расчетное усилие, с которым поршень ударяет по шляпке крепежа.

Разберем каждый уровень с примерами применения:

• Серый (иногда Белый) — Сверхлегкая энергия. Самый слабый заряд. Плотность пороховой навески здесь минимальна, газообразование замедленное. Применяется для материалов, склонных к растрескиванию: керамическая плитка, гипсокартон (при монтаже через специальные дюбели), легкий ячеистый бетон. При попытке использовать такой патрон в тяжелом бетоне крепеж просто не войдет в стену.

• Желтый — Низкая энергия. Обеспечивает щадящий удар. Это выбор для пристрелки тонколистового металла (до 2 мм) или для фиксации кабель-каналов к пустотелому кирпичу. Сила удара рассчитана так, чтобы не пробить тонкое основание насквозь и не обрушить внутренние перегородки в щелевом кирпиче.

• Зеленый — Средняя энергия. Универсальный рабочий вариант. Подходит для большинства типовых задач при отделке помещений: крепление направляющих профилей для гипсокартона, монтаж кронштейнов к силикатному и полнотелому кирпичу, фиксация в бетон марки до М250. Это базовый патрон для начинающего мастера.

• Красный — Высокая энергия. Серьезный заряд для тяжелых работ. Используется при монтаже в тяжелый конструкционный бетон марок М300–М400. Пример работ: прямая пристрелка стальных уголков и подвесов к несущим железобетонным перекрытиям. Требует осторожности: стрельба красным патроном в кирпич низкой плотности приведет к образованию глубоких воронок и полной потере несущей способности крепления.

• Черный (или Фиолетовый) — Экстра-высокая энергия. Максимальная мощность. Это индустриальный сегмент, где дюбели забиваются в монолитный железобетон высокой прочности (М500 и выше) или непосредственно в толстую стальную балку. Применение ограничено мощными профессиональными пистолетами, имеющими усиленную конструкцию ствольной коробки и поршневого амортизатора.

Алгоритм грамотного выбора на практике

Даже зная цветовую гамму, решение о покупке должно приниматься системно. Процесс подбора патрона состоит из анализа трех параметров.

Шаг 1. Анализ основы (материала стены).
Определите, куда вы производите монтаж. С помощью склерометра или по проектной документации выясните прочность бетона на сжатие. Для примера: в пустотелый керамический блок (пористый, с пустотами) используем желтые патроны, чтобы дюбель расклинился в перегородке, а не пробил ее. В бетонную плиту перекрытия (плотную, с вязкой арматурой) требуются красные заряды, чтобы пробить гвоздем верхний слой цементного камня и щебень без загибания острия.

Шаг 2. Соотнесение с типоразмером крепежа.
Чем длиннее и толще гвоздь, тем большую массу необходимо разогнать. Правило простое: установка анкер-гвоздя длиной 30 мм в бетон может потребовать зеленого патрона, а для того же материала, но гвоздя длиной 50 мм, потребуется уже красный. Масса крепежа требует большего импульса для преодоления трения о стенки канала при забивке.

Шаг 3. Верификация совместимости с инструментом.
Каждый производитель пороховых пистолетов проводит испытания только с определенными марками расходников. Использование патронов нештатного образца (например, с более толстым фланцем гильзы или иной длиной) ведет к заклиниванию затвора, осечкам из-за несоосности бойка и капсюля, а главное — к ускоренному износу поршневой группы. На корпусе пистолета всегда есть гравировка с рекомендованным типом и допустимым максимумом мощности (например, «Max. Red»).

Условия хранения. Патроны относятся к классу опасных грузов, но стабильны. Их враги — это влажность и резкие тепловые циклы, вызывающие конденсат внутри упаковки. Хранение в неотапливаемом сыром гараже категорически запрещено. Просроченный или отсыревший патрон не просто даст слабый удар; он может выдать затяжной хлопок, после которого поршень застрянет в переднем положении из-за неполного сгорания пороха.

Правильно подобранный патрон гарантирует, что крепеж войдет в материал точно по шляпку, не деформируется и создаст надежное анкерное сцепление. Это основа профессионального и безопасного прямого монтажа.
