Что это такое и как устроена уменьшенная гроверная шайба

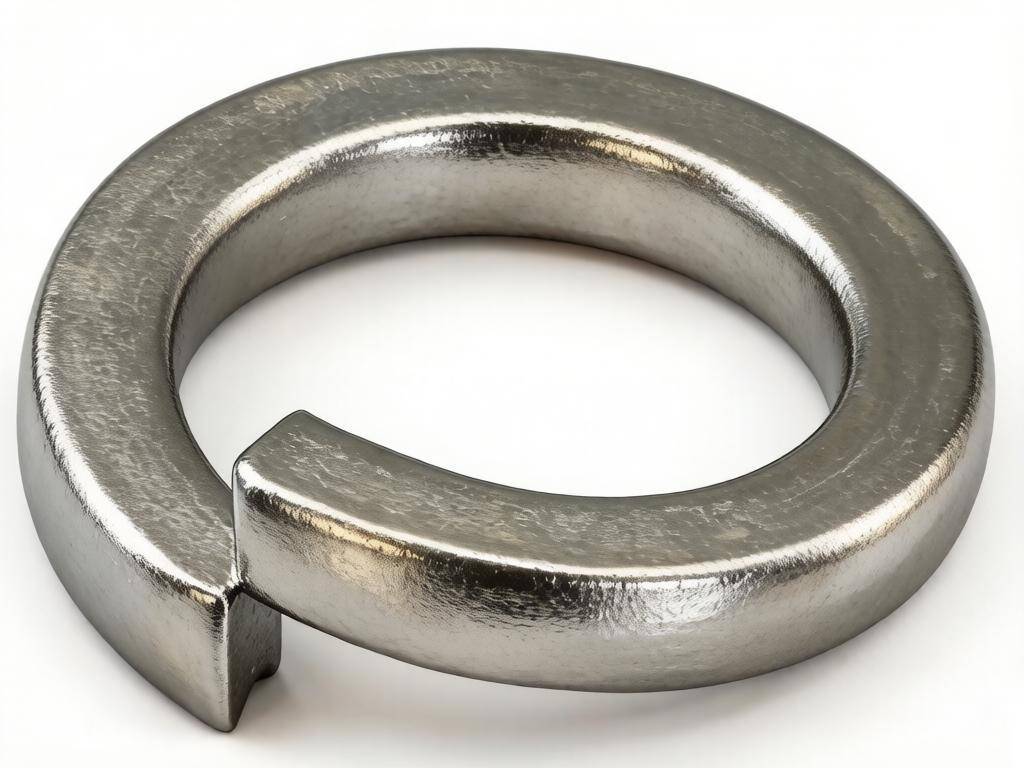

Когда резьбовое соединение подвергается вибрациям, гайка может самопроизвольно ослабнуть. Чтобы этого не случилось, применяют пружинную шайбу DIN 7980 – малогабаритный, но очень упругий гровер. В отличие от обычного плоского кольца, эта шайба имеет один косой разрез, а её концы разведены в разные стороны, словно один виток мощной пружины. При затяжке острые кромки разреза врезаются в гайку и поверхность детали, надёжно фиксируя крепёж.
DIN 7980 – это уменьшенная пружинная шайба с увеличенным внутренним диаметром и узким бортиком. Она спроектирована для узлов, где важно сэкономить место и не перегружать крепёж лишним металлом.
Материал: нержавеющая сталь 1.4310 (AISI 301)
Шайба изготавливается из нержавеющей стали класса прочности 1.4310 – это аналог известной марки AISI 301. Такой сплав не только устойчив к коррозии во влажной атмосфере и при контакте с пресной водой, но и обладает исключительной упругостью. Благодаря наклёпу металл при изгибе становится только прочнее, а значит, шайба сохраняет свои пружинные свойства на протяжении всего срока службы.
Где применяется в строительстве
Область использования DIN 7980 из нержавейки в строительной отрасли очень широка. Вот лишь несколько характерных примеров:
- Вентилируемые фасады и витражи. Крепёж кронштейнов постоянно вибрирует от ветра, а дождь создаёт сырость. Шайба не ржавеет и не откручивается.
- Металлические ограждения, перила, лестницы на улице. Узкий бортик почти не виден, а нержавейка не оставляет ржавых потёков на покрытии.
- Козырьки, навесы, тепличные конструкции. Компактность шайбы позволяет делать аккуратные соединения без выступающего крепежа.
- Инженерные системы и вентиляция. DIN 7980 гасит вибрацию от вентиляторов, насосов и воздушных потоков, не давая креплениям ослабнуть.
Если ваш проект требует именно такой компактной и коррозионностойкой фиксации, вы можете купить шайбу DIN 7980 в нашем каталоге.
DIN 7980 против DIN 127: сравнение двух гроверов
Часто уменьшенную шайбу путают с классической пружинной шайбой DIN 127. Обе изготавливаются из стали 1.4310, но имеют принципиальные различия:
- Внутренний диаметр: у DIN 7980 он увеличен – шайба свободнее надевается на болт, что ускоряет монтаж.
- Бортик: у DIN 7980 он заметно уже, поэтому она почти не выступает за пределы гайки.
- Назначение: DIN 127 рассчитана на тяжёлые машиностроительные узлы, а DIN 7980 – на лёгкие и компактные конструкции, где важна эстетика и экономия места.
Для стандартных массивных соединений лучше подойдёт классический вариант – вы можете купить шайбу DIN 127 из той же высокопрочной нержавейки 1.4310.
5 ошибок, которые нельзя допускать при монтаже
Даже опытные мастера иногда неправильно используют гроверную шайбу DIN 7980. Вот самые частые промахи:
- Чрезмерная затяжка. Если расплющить шайбу в плоское кольцо, она полностью теряет пружинный эффект и превращается в обычную прокладку. Затягивайте так, чтобы шайба осталась слегка разведённой.
- Установка на мягкое основание без подкладки. В дерево, алюминий или мягкий пластик острые края гровера врезаются и разрушают поверхность. Обязательно подкладывайте под шайбу обычную плоскую.
- Повторное использование. Однажды сжатая шайба теряет часть упругости. При разборке узла всегда ставьте новую.
- Неверный типоразмер. У DIN 7980 отверстие больше, чем у гайки того же номинала. Если взять шайбу на размер больше, она будет болтаться и не зафиксирует крепёж.
- Применение в агрессивных кислотах и солях. Сталь 1.4310 отлично чувствует себя под дождём, но в кислотах или морской воде может покрыться точечной ржавчиной. Для таких сред выбирайте нержавейку AISI 316.
