Установочные винты по стандарту DIN 916 и ГОСТ 28964: полное соответствие ISO 4029

Общие сведения о стандартах

ГОСТ 28964-91 и DIN 916 — это два взаимозаменяемых стандарта, регламентирующих технические требования к установочным винтам с шестигранным углублением и засверленным концом. Оба стандарта полностью гармонизированы с международным стандартом ISO 4029, что обеспечивает полную совместимость продукции независимо от страны производства. Это особенно важно для промышленных предприятий, работающих с импортными комплектующими и оборудованием, поскольку винты, изготовленные по этим стандартам, взаимозаменяемы и могут использоваться совместно.

Данные стандарты описывают метрические крепежные изделия с номинальным диаметром резьбы от 1,6 до 24,0 мм класса точности А, предназначенные для создания высоконадежных соединений в условиях динамических и вибрационных нагрузок. Изнанка обоих документов едина: применение прямого метода разработки ГОСТ 28964-91 на основе международного ISO 4029-83 обеспечило полное соответствие размерных рядов, механических свойств и технических требований. Винты по ГОСТ 28964-91 и DIN 916 взаимозаменяемы — это единая конструкция, описанная в разных стандартах.

Ключевые технические характеристики установочного винта DIN 916 / ГОСТ 28964:

Конструктивные особенности установочного винта

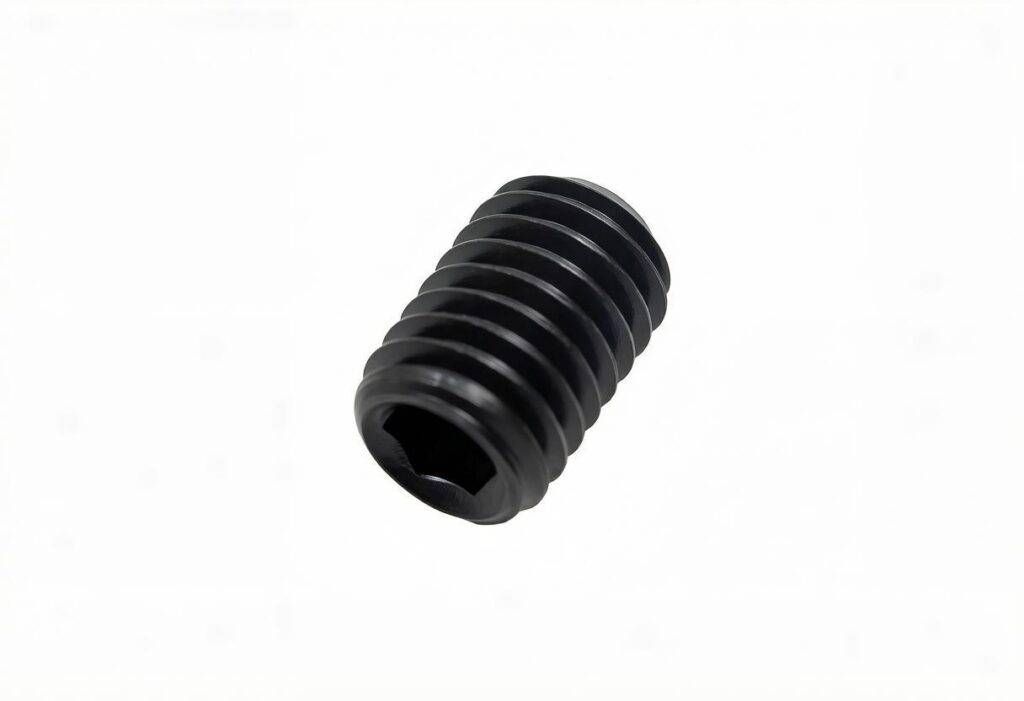

Установочный винт по стандарту DIN 916 (ГОСТ 28964) представляет собой металлический стержень с нанесенной по всей длине метрической резьбой. Отличительной чертой этого типа крепежа является полное отсутствие головки или шляпки, что позволяет полностью утопить винт в резьбовом отверстии и обеспечить скрытую фиксацию деталей. Такой конструктив особенно востребован в тех узлах, где выступающие элементы недопустимы — например, в точной механике, оптических приборах и авиастроении.

С одной стороны винта выполнено внутреннее шестигранное углубление, предназначенное для работы с ключом-шестигранником. Глубина шлица и размер под ключ строго регламентированы для каждого типоразмера и обеспечивают передачу высокого крутящего момента без повреждения граней. Засверленный конец винта представляет собой коническое углубление, которое при затяжке входит в материал ответной детали, создавая надежную стопорящую посадку и предотвращая проворачивание соединения при вибрации. Крепеж устанавливается в отверстия с резьбой и затягивается с большим усилием, обеспечивая максимально прочную фиксацию.

Технические требования и размерные ряды

Оба стандарта предъявляют одинаковые требования к геометрическим параметрам, механическим свойствам и качеству поверхности. Если для конкретного применения требуются иные технические условия, их рекомендуется выбирать из смежных государственных стандартов: ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556. Допускается применение других форм засверленных концов, однако все остальные требования настоящего стандарта являются обязательными.

Таблица основных размеров для наиболее востребованных типоразмеров (DIN 916 / ГОСТ 28964):

Материалы и защитные покрытия

Стандарт допускает широкий спектр материалов для производства винтов. Наиболее распространенным является использование легированной и углеродистой стали класса прочности 45H, что соответствует твердости около 450 HV (по Виккерсу). Для работы в агрессивных средах и повышенной влажности применяется нержавеющая сталь марок А2 (аналог AISI 304, устойчив к большинству щелочных растворов и атмосферной коррозии) и А4 (аналог AISI 316, повышенная кислотостойкость, применение в морской воде и химической промышленности). В малонагруженных узлах, требующих немагнитных свойств или декоративного внешнего вида, допустимо использование латуни и алюминиевых сплавов. Для дополнительной защиты от коррозии на поверхность винта могут наноситься цинковые (включая цинковое хроматирование, при котором формируется радужная пассивирующая пленка) или никелевые гальванические покрытия.

Области применения

Установочные винты по стандарту DIN 916 и ГОСТ 28964 широко используются в самых разных отраслях промышленного производства, где требуется надежная фиксация деталей относительно друг друга и защита от смещения в сторону под воздействием вибраций и динамических нагрузок. Благодаря отсутствию выступающей головки данные винты могут быть полностью скрыты в материале, что не снижает декоративных качеств готовых изделий.

• Машиностроение: фиксация зубчатых колес, шкивов, муфт и других вращающихся деталей на валах и осях, создание стопорящих соединений в редукторах и коробках передач. Способ монтажа: винт устанавливается при помощи ручного и электрического инструмента, оборудованного шестигранной насадкой, с большим усилием для максимальной прочности фиксации.
• Приборостроение и станкостроение: точная настройка и фиксация перемещающихся узлов, калибровка измерительных приборов, крепление сменного инструмента.
• Судостроение и автомобилестроение: соединение деталей и узлов машин и агрегатов, работающих при средних и малых нагрузках, в условиях ограниченного пространства, где использование рожкового ключа невозможно.
• Мебельное производство: скрытое соединение элементов корпусной мебели, фиксация фурнитуры без ухудшения внешнего вида изделия. Подобные винты полностью погружаются в материал и затягиваются шестигранным ключом через предварительно рассверленные отверстия.
• Строительство и сборка металлокаркасов: создание высокопрочных долговечных соединений в легких стальных тонкостенных конструкциях (ЛСТК) и при монтаже вспомогательного оборудования, где необходима регулировка и последующая жесткая фиксация взаимного положения элементов.

Особенности монтажа и эксплуатации

Для установки винта данного типа используется исключительно шестигранный ключ, соответствующий размеру шлица. Возможно применение как ручного, так и электрического инструмента с шестигранной насадкой. Благодаря этому крепление можно производить в условиях ограниченного пространства, где нет доступа для рожкового или торцевого ключа. Затяжка производится впотай до упора в ответную деталь. Важно соблюдать рекомендуемый момент затяжки, так как избыточное усилие может привести к срыву шлица, особенно на винтах малых диаметров.

При монтаже следует учитывать, что засверленный конец при затяжке оставляет углубление в материале сопрягаемой детали, что обеспечивает дополнительную стопорящую способность. Однако это также означает, что многократная установка винта в одно и то же место может привести к ослаблению фиксации. В таких случаях рекомендуется использовать более длинный винт или смещать точку контакта. При демонтаже винт выкручивается тем же шестигранным ключом. В случае закисания резьбового соединения допустимо применение проникающих смазок, но следует избегать их попадания в шлиц под ключ, чтобы не снизить трение и не повредить грани при попытке выкрутить винт.

Важное примечание о статусе стандартов

Необходимо учитывать, что согласно некоторым базам технических стандартов, действие ГОСТ 28964-91 на территории Российской Федерации было прекращено с 1 января 2015 года. По данным ряда открытых источников, стандарт утратил силу, однако по сведениям Росстандарта его статус по-прежнему числится как действующий. При разработке конструкторской документации следует руководствоваться актуальными нормативными документами, действующими на момент производства. В то же время DIN 916 продолжает действовать, и вся продукция, выпускаемая по ISO 4029, остается взаимозаменяемой. Данная неопределенность касается только формального юридического статуса ГОСТа — на практике установочные винты по DIN 916, ГОСТ 28964-91 и ISO 4029 конструктивно идентичны и пригодны для совместного использования в узлах и механизмах. Тем не менее, для повышения экспортного потенциала и гарантированной совместимости оборудования с международными стандартами производителям рекомендуется в актуальной конструкторской документации переходить на прямое применение ISO 4029 или DIN 916 с одновременной опорой на российские межгосударственные стандарты (ГОСТ ISO 4029).

Резюме

Установочные винты, выпускаемые по стандартам DIN 916 и ГОСТ 28964 (ISO 4029), являются надежным и универсальным решением для скрытой фиксации деталей в широком спектре промышленного оборудования. Полная взаимозаменяемость продукции, высокие прочностные характеристики, широкий выбор материалов и защитных покрытий, а также диапазон размеров от M1,6 до M24 делают эти винты незаменимыми в современном производстве.

Техническая информация предоставлена на основе открытых данных. При разработке конструкторской документации рекомендуется руководствоваться актуальными версиями стандартов и консультироваться со специалистами.
