Предварительная фиксация деталей перед клепкой: правила и секреты

Когда говорят о надежности заклепочного соединения, чаще всего вспоминают качество отверстий, точность зенковки или усилие клепки. Но мало кто задумывается, что фундамент прочности закладывается еще до того, как сверло коснется металла. Речь идет о предварительной сборке узла и фиксации деталей. Производственная инструкция ПИ 249-2000 «Клепка металлических конструкций» в разделе 1 детально регламентирует этот этап. Игнорирование этих правил сводит на нет все последующие усилия.

1. Главное правило: плотное прилегание без зазоров

Первое и основное требование (п. 1.1): элементы предварительно собранной конструкции должны плотно прилегать друг к другу. Никаких щелей, «игры» или смещений. Любой зазор между деталями до сверления приведет к тому, что после образования замыкающей головки заклепка не сможет стянуть пакет — соединение останется ослабленным. Поэтому задача временного крепежа — не просто удержать детали, а создать усилие сжатия, имитирующее готовую клепку.

2. Выбор средств фиксации: таблица на все случаи

В зависимости от диаметра отверстия (которое еще только предстоит сверлить) и общей толщины пакета (суммарной толщины всех соединяемых деталей) инструкция предписывает использовать разные типы фиксаторов. Вот основная таблица (табл. 1 из ПИ 249-2000):

Диаметр отверстия до 4,1 мм, толщина пакета до 4,0 мм — применяются пружинные или винтовые фиксаторы (приложения 1 и 2 к инструкции). Они обеспечивают быстрое крепление без необходимости затягивать гайки.
Диаметр отверстия до 4,1 мм, толщина пакета более 4,0 мм — уже требуются технологические болты. Пружинные фиксаторы не способны создать достаточное усилие сжатия толстого пакета.
Диаметр отверстия более 4,1 мм, толщина пакета до 10,0 мм — винтовые фиксаторы.
Диаметр отверстия более 4,1 мм, толщина пакета более 10,0 мм — болты.

Почему это важно? Тонкие пакеты (до 4 мм) можно стянуть пружинным фиксатором — его усилия хватает. Но если пакет толстый, пружина просто не создаст нужного сжатия, останутся внутренние зазоры. И наоборот, в тонком пакете болт с гайкой может пережать или деформировать деталь. Кроме того, разрешается использовать фиксаторы других типов, но при условии, что они обеспечивают качественное крепление.

3. Под гайки и головки болтов — обязательные шайбы

Важный нюанс (п. 1.4): под гайки и головки технологических болтов, которые контактируют с поверхностью деталей, должны устанавливаться шайбы. И не простые, а из неметаллических материалов или легких сплавов. Зачем? Чтобы не повредить защитное покрытие детали (анодирование, оксидирование, грунтовку) и не создать местных вмятин. Мягкая шайба распределяет нагрузку и предотвращает царапины.

4. Расстояние между точками крепления: 500 мм или 300 мм?

Согласно п. 1.6, фиксаторы и болты нельзя ставить слишком редко — иначе детали не будут плотно прилегать по всей площади. Нормируется максимальное расстояние между соседними точками временного крепежа:

500 мм — для швов, расположенных на плоской поверхности или на прямолинейной образующей поверхности одинарной кривизны (например, цилиндрическая обечайка).
300 мм — во всех остальных случаях (криволинейные поверхности, двойная кривизна, сложные узлы).

Если соединение особо ответственное и детали трудно сопрягаются (неровные поверхности, разная жесткость), расстояние должно быть не более двух шагов заклепочного шва (то есть вдвое чаще, чем будут стоять сами заклепки). Это гарантирует, что при сверлении пакет не разойдется.

5. Последовательность: как правильно устанавливать временный крепеж

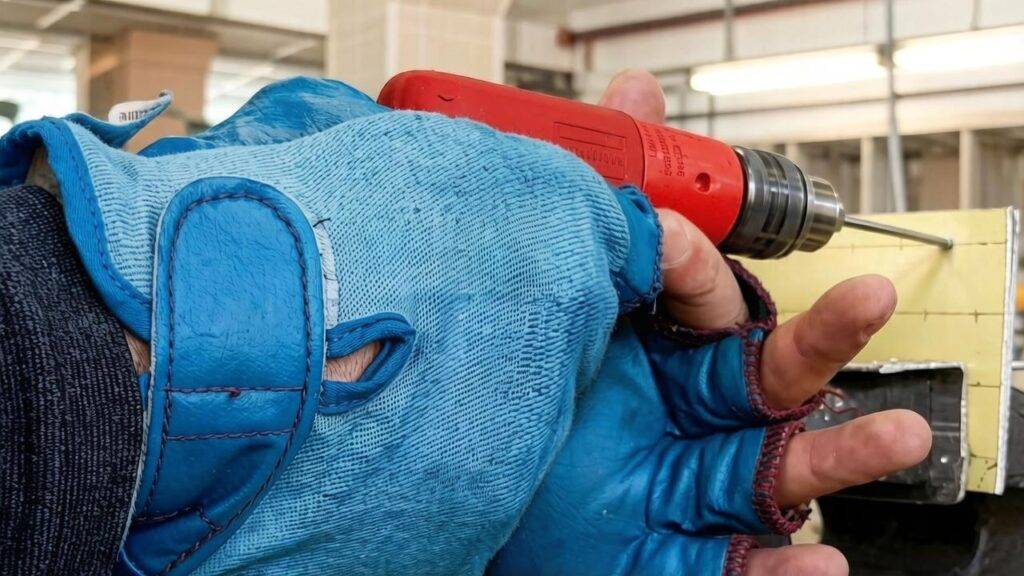

Инструкция в п. 1.5 и на чертеже 1 приводит несколько вариантов последовательности операций. Общий принцип: сначала сверлят отверстия под фиксаторы в определенном порядке (от центра к краям или от жесткого элемента к свободному), затем устанавливают сам фиксатор или болт, после этого переходят к следующим точкам. Типовая схема (один из вариантов):

Сверление первого отверстия под временный крепеж.
Установка фиксатора или болта с шайбой.
Сверление следующего отверстия (через 300–500 мм).
Установка следующего фиксатора.
И так далее, пока весь контур не будет зафиксирован.

Запрещается сверлить все отверстия сразу, а потом вставлять фиксаторы — пакет неизбежно сместится. Только последовательная работа: просверлил — закрепил — просверлил следующее.

6. Контроль качества сборки перед сверлением отверстий под заклепки

Перед тем как начать сверлить отверстия непосредственно под заклепки, необходимо (п. 1.7) проверить три параметра:

Точность контура — соответствие формы собранного узла чертежу.
Плотность прилегания деталей — щупом контролируют отсутствие зазоров по всему шву.
Правильность расположения средств предварительного крепления — шаг между фиксаторами и болтами не должен превышать норм (300 или 500 мм).

Если хотя бы одно из требований не выполняется, сверлить под заклепки нельзя. Нужно переставить фиксаторы, подтянуть болты или разобрать узел и собрать заново.

7. Инструмент для установки и съема фиксаторов

Для работы с винтовыми и пружинными фиксаторами применяются специальные ключи, указанные в приложениях 3 и 4 инструкции. Использование неподходящего инструмента может повредить резьбу или деформировать фиксатор, что приведет к ослаблению крепления.

8. Почему это важно для конечного результата

Многие клепальщики считают этап предварительной фиксации второстепенным и экономят на количестве болтов или используют неподходящие фиксаторы. Результат — после клепки обнаруживаются:

зазоры между деталями в районе заклепок (недопустимо по п. 8.1.10);
перекосы отверстий из-за смещения пакета при сверлении;
«хлопуны» — местные отставания тонких листов от каркаса;
непараллельность замыкающих головок.

Все это ведет к переделке, рассверливанию отверстий под заклепки большего диаметра или даже замене деталей.

Заключение

Предварительная фиксация — это не бюрократическая формальность, а инженерно обоснованный этап, от которого напрямую зависит качество клепаного узла. Правильный выбор фиксатора или болта по таблице, соблюдение шага 300–500 мм, установка защитных шайб и последовательная схема монтажа — вот три кита прочной сборки. Нарушив их в начале, невозможно получить надежное соединение в конце. Поэтому первый секрет качественной клепки звучит так: прежде чем сверлить, убедись, что детали зафиксированы правильно и намертво.
