Обзор стандарта ASME B16.5 и применение шпилек

Стандарт ASME B16.5 – один из ключевых документов в области проектирования и производства фланцевых соединений. Он разработан Американским обществом инженеров-механиков и широко применяется в нефтегазовой, химической, энергетической и других отраслях промышленности. Правильный выбор крепежных элементов, в частности шпилек, напрямую влияет на герметичность и долговечность соединения. В данной статье подробно рассматриваются требования ASME B16.5 к шпилькам, их классификация, связь с другими стандартами (ASTM A193 и A194), а также практические аспекты применения.

Основные положения ASME B16.5

ASME B16.5 устанавливает требования для стальных фланцев и фланцевых соединений, работающих в диапазоне давлений от 150 до 2500 фунтов на квадратный дюйм (классы 150, 300, 600, 900, 1500, 2500). Документ регламентирует размеры, допуски, материалы, методы маркировки и испытаний. Для каждого класса давления определены параметры фланцев, включая диаметр болтовой окружности, количество и диаметр отверстий под шпильки или болты.

Критическим элементом фланцевого соединения является крепеж. Стандарт не описывает конструкцию самих шпилек в деталях, но ссылается на другие нормативные акты, которые задают их механические свойства, химический состав и методы контроля. Таким образом, для полного понимания требований к шпилькам необходимо обращаться к стандартам ASTM A193 (для шпилек и болтов из легированных и нержавеющих сталей) и ASTM A194 (для гаек).

Выбор материала шпилек по ASTM A193

Стандарт ASTM A193 охватывает легированные и нержавеющие стали для болтов, шпилек и других стержневых крепежных изделий, работающих при высоких температурах и давлениях. Наиболее распространенные марки стали по ASTM A193:

• B7 – хромомолибденовая сталь (класс 4140 или 4142). Применяется для большинства фланцевых соединений классов 150–2500 при температурах до 450 °C. Обладает высокой прочностью (предел текучести не менее 725 МПа) и хорошей устойчивостью к водороду.

• B16 – хромомолибденованадиевая сталь, предназначенная для работы при температурах до 550 °C. Имеет более высокую ползучесть и длительную прочность по сравнению с B7.

• B8, B8M – нержавеющие аустенитные стали (типа 304 и 316). Используются в коррозионно-активных средах и при температурах до 800 °C. Однако их прочность ниже, чем у легированных сталей.

Выбор конкретной марки зависит от условий эксплуатации: рабочей температуры, давления, агрессивности среды. Стандарт ASME B16.5 требует, чтобы шпильки имели запас прочности и соответствовали классу давления фланца. Например, для фланца класса 1500 часто применяют шпильки B7 с высокопрочными гайками по ASTM A194 Grade 2H.

Гайки и стандарт ASTM A194

Ни один стандарт на шпильки не будет полным без требований к гайкам. ASTM A194 устанавливает требования для гаек из легированных и нержавеющих сталей, предназначенных для использования с болтами и шпильками по ASTM A193. Наиболее распространенные классы:

• Grade 2H – гайки из углеродистой стали с термической обработкой. Применяются совместно со шпильками B7. Обеспечивают требуемую твердость и сопротивление срыву резьбы.

• Grade 4 – гайки из хромомолибденовой стали для высокотемпературных применений (до 550 °C), используются с шпильками B16.

• Grade 8, 8M – гайки из нержавеющих сталей (304, 316) для коррозионностойких соединений.

Важное требование: гайка должна быть более мягкой, чем шпилька, чтобы при затяжке резьба не повреждалась, а нагрузки распределялись равномерно. Стандарт ASTM A194 также регламентирует методы испытаний (твердость, нагрузка на резьбу) и маркировку.

Практическое применение шпилек во фланцевых соединениях по ASME B16.5

При сборке фланцевого соединения шпильки выполняют роль силового элемента, обеспечивающего сжатие прокладки и герметизацию стыка. Стандарт ASME B16.5 указывает, что для фланцев классов 150–2500 необходимо использовать шпильки с резьбой на обоих концах. Резьба должна быть нарезана по стандарту ASME B1.1 (дюймовая UNC, унифицированная крупная) для крепежа из углеродистых сталей или по ASME B1.13M (метрическая) – по согласованию.

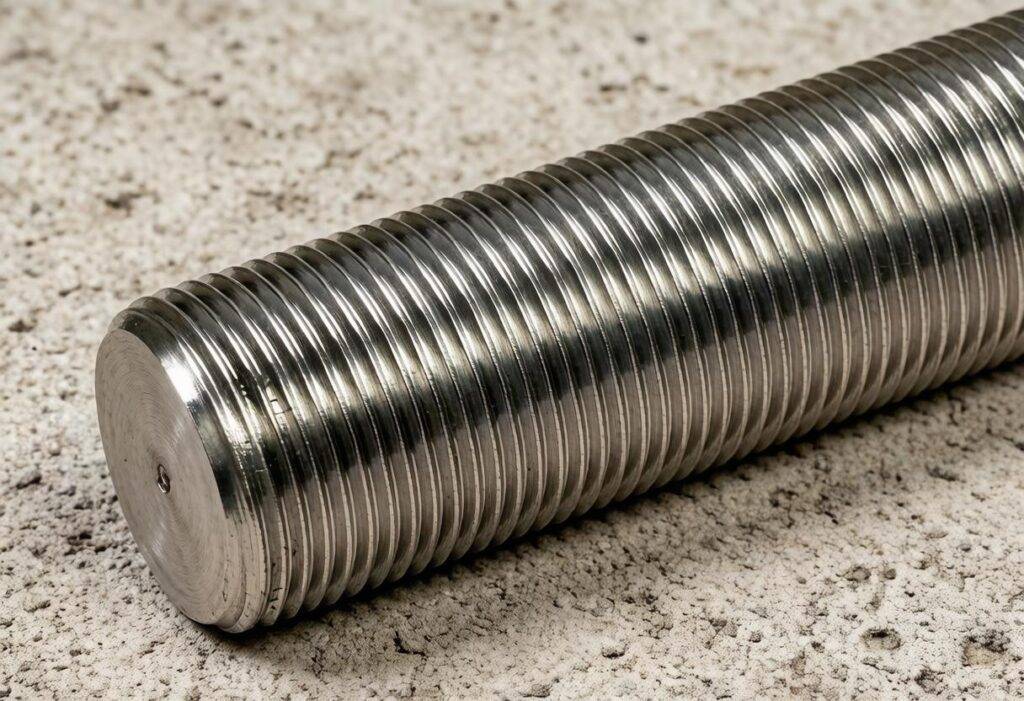

Типичная конструкция шпильки: гладкая центральная часть и резьбовые концы. Длина резьбы на каждом конце должна составлять не менее одного диаметра шпильки. Глубина завинчивания гайки – не менее одного номинального диаметра. Перед монтажом шпильки и гайки должны быть очищены от загрязнений, а резьба смазана (если не указано иное) для обеспечения равномерного усилия затяжки.

Испытания и контроль качества

Стандарты ASTM A193 и A194 предъявляют жесткие требования к контролю. Каждая партия шпилек должна проходить:

• химический анализ (подтверждение состава стали);

• механические испытания на растяжение (предел текучести, временное сопротивление, относительное удлинение);

• испытания на твердость (метод Бринелля или Роквелла);

• испытания на ударную вязкость (для низкотемпературных применений).

Для шпилек диаметром более 2,5 дюймов (около 63 мм) обязательны испытания на растяжение с продольным образцом. Все испытания проводятся аккредитованными лабораториями. Результаты оформляются в виде сертификата, который предоставляется заказчику.

ASME B16.5 дополнительно требует, чтобы шпильки и гайки были совместимы по классу прочности и термической обработке. Например, для соединений с рабочей температурой выше 400 °C запрещено использовать гайки Grade 2H, так как они подвержены отпускной хрупкости.

Маркировка и идентификация

По требованиям ASME B16.5 и ASTM A193 каждая шпилька диаметром 1/2 дюйма (12,7 мм) и более должна иметь маркировку: клеймо производителя и обозначение марки стали (B7, B16, B8 и т.д.). Гайки по ASTM A194 маркируются классом (2H, 4, 8 и т.д.) и символом производителя. Маркировка наносится ударным способом или электрографическим методом. Отсутствие маркировки является основанием для браковки партии.

Типичные ошибки при подборе шпилек

На практике встречаются следующие ошибки:

1. Использование шпилек из стали B7 с гайками Grade 8 (нержавеющая) без учета различия в коэффициентах теплового расширения. Это приводит к ослаблению затяжки при циклических температурах.

2. Применение шпилек без термообработки. Недобросовестные производители экономят на отпуске, что снижает пластичность и повышает риск хрупкого разрушения.

3. Игнорирование требований к смазке резьбы. Разные типы смазок дают разный коэффициент трения, что влияет на момент затяжки. Стандарт ASME B16.5 рекомендует использовать смазки, указанные в проектной документации.

4. Установка шпилек с неправильной длиной. Слишком короткие шпильки не позволяют затянуть гайку на требуемое число оборотов; слишком длинные – создают опасность изгиба.

Заключение

Стандарт ASME B16.5 вместе с ASTM A193 и A194 образует целостную систему требований к фланцевым соединениям и их крепежу. Понимание этих документов необходимо инженерам-конструкторам, монтажникам и специалистам по контролю качества. Правильный выбор шпилек – это не только следование таблицам размеров, но и учет материалов, условий эксплуатации, испытаний и маркировки.

В современной промышленности, где все чаще используются импортные стандарты, знание ASME B16.5 становится конкурентным преимуществом. Оно позволяет избегать аварий, утечек и внеплановых остановок производств. Для углубленного изучения рекомендуется обратиться к актуальным редакциям перечисленных стандартов, так как с 2012 года (оригинальный источник) в них могли быть внесены изменения. Однако базовая логика выбора и применения шпилек, изложенная в данной статье, остается неизменной и служит надежной основой для практической работы.
