Комбинированные нагрузки: когда анкер работает на сдвиг и растяжение

В идеальном мире инженерных расчетов часто рассматривают упрощенные модели: анкер либо висит на растяжении, либо держит консоль на сдвиге. Однако в реальной эксплуатации строительных конструкций и оборудования чистые нагрузки встречаются крайне редко. Чаще всего анкерное крепление испытывает комплексное воздействие сил, требующее особого подхода к выбору крепежа.

В этой статье мы разберем, почему важно учитывать совместное действие нагрузок, как производится проверка прочности по современным методикам и почему экономия на анкерах для вибронагруженного оборудования может привести к аварии.

1. Реальные условия эксплуатации: где возникает комбинированная нагрузка?

Представьте типичный узел крепления оборудования. На анкер действует вес самого устройства (растяжение). Но стоит оборудованию включиться, как появляются динамические силы:

• Вентиляция и кондиционеры: Вибрация от двигателей создает переменные сдвигающие усилия, накладывающиеся на статический вес.
• Стеллажные системы: Помимо вертикальной нагрузки от груза, возникает горизонтальный сдвиг при погрузке техники или сейсмическом воздействии.
• Фасадные системы: Ветровое давление работает на отрыв (растяжение) и сдвиг одновременно.
• Опоры трубопроводов: Температурное расширение труб создает сдвигающие усилия, а вес трубы — растягивающие.

Если рассчитать анкер только на вес (растяжение), игнорируя сдвиг, реальный запас прочности может оказаться критически низким.

2. Математика безопасности: формула взаимодействия усилий

Современные нормы проектирования требуют проверки анкерного крепления по условию взаимодействия усилий. Нельзя просто сложить силы. Необходимо оценить долю использованной несущей способности для каждого типа нагрузки.

Для этого вводятся коэффициенты использования несущей способности:

• βN — отношение расчетного растягивающего усилия к предельному усилию на растяжение.
• βV — отношение расчетного сдвигающего усилия к предельному усилию на сдвиг.

Основное условие прочности при совместном действии сил описывается формулой:

(βN)^1.5 + (βV)^1.5 ≤ 1.0

Также допускается оценка по упрощенному условию:

βN + βV ≤ 1.2

Однако формула со степенью 1.5 является более строгой и рекомендуемой для ответственных узлов. Она учитывает нелинейный характер разрушения бетона и стали при комбинированном нагружении.

3. Как производится расчет: пример логики проверки

Проверка несущей способности выполняется в несколько этапов. Сначала определяются предельные усилия для каждого возможного механизма разрушения отдельно (по стали, по выкалыванию бетона, по откалыванию края и т.д.).

Затем выбираются наибольшие коэффициенты использования для растяжения и сдвига независимо друг от друга. Например:

Для итоговой проверки берем максимальные значения: βN = 0.50 и βV = 0.61.

Подставляем в формулу взаимодействия:

0.50^1.5 + 0.61^1.5 = 0.35 + 0.47 = 0.82

Так как 0.82 < 1.0, условие прочности выполнено. Анкерное крепление считается надежным.

4. Почему нельзя игнорировать комбинированные нагрузки?

В приведенном выше примере, если бы инженер проверил только растяжение (0.50 < 1.0) и только сдвиг (0.61 < 1.0) по отдельности, крепление прошло бы проверку. Но сумма их влияния в реальной работе приближается к пределу (0.82).

Если бы коэффициенты были чуть выше, например, 0.7 и 0.7, то по отдельности они бы проходили (меньше 1.0), но вместе давали бы:

0.7^1.5 + 0.7^1.5 = 0.58 + 0.58 = 1.16 > 1.0

Это означает перегрузку крепления на 16%, что недопустимо для эксплуатируемых объектов.

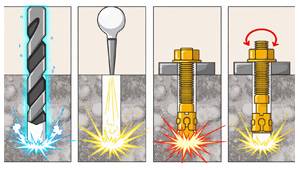

5. Рекомендации для снабженцев и монтажников

Чтобы обеспечить безопасность анкерных креплений в условиях комбинированных нагрузок, следуйте этим правилам:

1. Требуйте технические свидетельства. Производитель должен предоставить данные о несущей способности анкера как на растяжение, так и на сдвиг для разных классов бетона.
2. Учитывайте вибрацию. Для оборудования с динамическими нагрузками (насосы, вентиляторы) выбирайте анкеры с повышенным запасом прочности и стойкостью к усталости.
3. Не экономьте на диаметре и глубине. Увеличение глубины заделки и диаметра анкера значительно повышает сопротивление выкалыванию бетона, которое часто становится лимитирующим фактором.
4. Соблюдайте краевые расстояния. При наличии сдвигающих усилий риск откалывания края бетона возрастает. Располагайте анкеры дальше от края плиты.
5. Используйте химические анкеры для высоких нагрузок. В сложных условиях (близко к краю, трещиноватый бетон, комбинированные нагрузки) клеевые составы часто показывают лучшую работу за счет равномерного распределения напряжений.

Заключение

Расчет на комбинированные нагрузки — это не просто бюрократическое требование норм, а реальный инструмент предотвращения аварий. Оборудование, закрепленное с учетом взаимодействия усилий, служит дольше и не требует дорогостоящего ремонта узлов крепления.

Помните: анкер — это слабое звено в системе. Его надежность должна быть подтверждена расчетом по всем возможным механизмам разрушения одновременно.
