Низкопрофильные и ушковые хомуты для ограниченного пространства – виды, характеристики, применение

В современном строительстве и промышленности всё чаще возникает необходимость прокладки трубопроводов в стеснённых условиях – в технических шахтах, за подвесными потолками, в отсеках машин и механизмов, а также на вращающихся узлах, где каждый миллиметр имеет значение. Традиционные хомуты с громоздкими замками и выступающими элементами не всегда подходят для таких задач. На помощь приходят специальные виды крепежа: низкопрофильные и ушковые хомуты, которые сочетают в себе малую монтажную высоту, высокую надёжность и возможность работы в ограниченном пространстве.

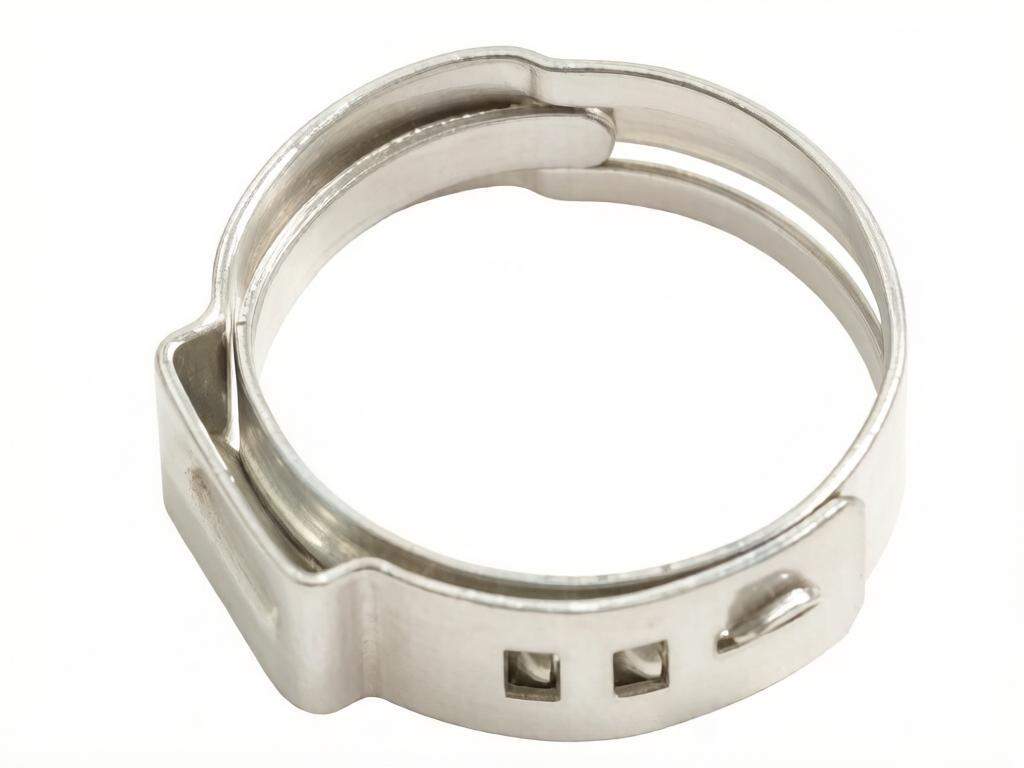

Что такое низкопрофильные хомуты

Низкопрофильные хомуты – это крепёжные изделия, характеризующиеся минимальной высотой в смонтированном состоянии. Их конструкция спроектирована таким образом, чтобы внешние элементы (замки, крючки, натяжные механизмы) выступали за поверхность трубы на минимальную величину. Это позволяет устанавливать их в узких зазорах между трубой и соседними конструкциями, а также использовать на вращающихся деталях, где важен низкий дисбаланс.

Конструктивные особенности

Основу низкопрофильных хомутов составляет лента из высококачественной нержавеющей стали, которая охватывает трубу по окружности. Специальная конструкция замка обеспечивает надёжную фиксацию без необходимости в массивных винтовых соединениях. Ключевые элементы таких хомутов:

• Крючки натяжения – небольшие выступы на ленте, за которые захватывает монтажный инструмент. При сведении крючков происходит уменьшение диаметра хомута и его затяжка.
• Туннели и направляющие – пазы или канавки, которые направляют движение ленты и предотвращают перекосы при затяжке.
• Язычок в канавке – технология соединения концов ленты, при которой один конец (язычок) входит в паз другого, создавая непрерывную поверхность без ступенек. Это обеспечивает равномерное давление по всей окружности.
• Элементы компенсации производственных допусков – упругие волнообразные участки или пружинные вставки, которые позволяют хомуту адаптироваться к колебаниям диаметра трубы, возникающим из-за температурных расширений или неточностей изготовления.

Технические параметры

Низкопрофильные хомуты выпускаются в широком диапазоне размеров – от малых диаметров (10–20 мм) до крупных (свыше 100 мм). Типовые значения:

• Диапазон охвата: от 10,5 до 120,5 мм (в некоторых модификациях до 200 мм).
• Ширина ленты: 5, 7, 9, 10 мм – выбор зависит от требуемого усилия зажатия и материала трубы.
• Толщина ленты: от 0,5 до 1,0 мм – более толстая лента обеспечивает большую прочность, но уменьшает гибкость.
• Материал: нержавеющая сталь марок AISI 304 (1.4301) или AISI 301 (1.4310), что гарантирует коррозионную стойкость не менее 1000 часов в соляном тумане по стандарту ISO 9227.
• Максимальное усилие затяжки: от 2000 Н до 7500 Н в зависимости от размера и конструкции.

Преимущества низкопрофильных хомутов

• Экономия пространства – минимальная высота установки позволяет прокладывать трубы вплотную к стенам, потолкам и другим элементам.
• Равномерное обжатие – благодаря бесступенчатой конструкции и технологии «язычок в канавке» давление распределяется по всей окружности, что исключает пережатие или ослабление в отдельных точках.
• Низкий дисбаланс – отсутствие выступающих массивных частей делает эти хомуты идеальными для вращающихся валов и карданных передач.
• Многократное использование – большинство низкопрофильных хомутов можно открывать и переустанавливать несколько раз без потери эксплуатационных свойств.
• Компенсация температурных деформаций – встроенные упругие элементы позволяют хомуту сохранять усилие при нагреве и охлаждении трубы.

Ушковые хомуты: компактность и простота монтажа

Ушковые хомуты – это отдельное семейство крепежа, в котором затяжка осуществляется не вращением винта, а деформацией специального «ушка» с помощью клещей. Такая конструкция также обеспечивает низкий профиль и высокую скорость монтажа, что особенно ценно при серийном производстве и в труднодоступных местах.

Разновидности ушковых хомутов

В зависимости от количества ушек и наличия дополнительных элементов, различают несколько основных типов:

1. Одноушковые хомуты

Имеют одно ушко, которое сжимается монтажным инструментом. Они просты и надёжны, обеспечивают постоянное усилие зажатия. Широко применяются в автомобилестроении, сантехнике и для крепления резиновых шлангов.

2. Двухушковые хомуты

Оснащены двумя ушками, что позволяет получить увеличенный диапазон зажатия и компенсировать значительные отклонения диаметра. Такие хомуты часто используют для соединений, где возможны существенные тепловые расширения.

3. Хомуты с механическим замком (без сварки)

Вместо сварного соединения применяется защёлкивающийся замок, что снижает риск коррозии в зоне соединения и упрощает производство. Могут быть одноушковыми или двухушковыми.

4. Хомуты с функцией блокировки зубчиками (например, аналог ToothLock)

Имеют специальные зубчатые элементы, которые обеспечивают многопозиционную фиксацию. Это позволяет компенсировать производственные допуски и создавать очень высокое и стабильное усилие обжатия, устойчивое к вибрациям и перепадам температур.

Конструктивные элементы ушковых хомутов

• Ушко (зажимной элемент) – деформируемая часть, которая сжимается специальными клещами. При сжатии ушка его ширина уменьшается, что приводит к сокращению диаметра хомута. Максимальное уменьшение диаметра пропорционально ширине ушка и составляет примерно ширину ушка, делённую на число π (3,14).
• Выемка на ушке – каплеобразная или овальная форма, которая обеспечивает более плавное и контролируемое деформирование, повышая усилие зажатия.
• Предохранительный крючок – предотвращает самопроизвольное раскрытие хомута при транспортировке и монтаже.
• Лента без заусенцев – кромки ленты специально обрабатываются (скругляются), чтобы не повреждать шланг или трубу при затяжке.

Технические характеристики ушковых хомутов

Ушковые хомуты изготавливаются из оцинкованной стали или нержавеющей стали (AISI 304). Диапазон диаметров обычно составляет от 3–5 мм до 120–150 мм. Ширина ленты варьируется от 5 до 14 мм. Усилие зажатия зависит от размера ленты и может достигать 7500 Н для усиленных моделей.

Коррозионная стойкость оцинкованных хомутов составляет не менее 96 часов в соляном тумане, а нержавеющие версии выдерживают 1000 часов и более. Температурный диапазон эксплуатации – от –40°C до +120°C (для специальных термостойких материалов до +200°C).

Сравнение низкопрофильных и ушковых хомутов

Области применения

Низкопрофильные и ушковые хомуты востребованы в самых разных отраслях:

• Автомобильная промышленность – крепление шлангов систем охлаждения, топливопроводов, элементов выпускной системы, чехлов ШРУС (шаровых опор). Низкий профиль позволяет размещать их в моторном отсеке, где каждый сантиметр на счету.
• Сантехническое и отопительное оборудование – монтаж труб в стеснённых нишах, за подвесными потолками, в коллекторных шкафах. Ушковые хомуты часто применяются для соединений PEX-труб, обеспечивая надёжную герметизацию.
• Промышленные трубопроводы – фиксация труб с высоким давлением и температурой, где важна устойчивость к вибрации и тепловым циклам.
• Станкостроение и робототехника – крепление гидравлических и пневматических линий в подвижных узлах, где требуется минимальное влияние на балансировку.
• Системы пожаротушения – спринклерные установки, где хомуты должны обеспечивать надёжное крепление при минимальных габаритах.

Рекомендации по выбору

При выборе между низкопрофильными и ушковыми хомутами следует учитывать условия эксплуатации:

• Для ответственных соединений с высокими вибрационными и температурными нагрузками предпочтение отдают низкопрофильным хомутам с зубчатой фиксацией, так как они обеспечивают стабильное усилие обжатия в широком диапазоне.
• Для быстрого монтажа в серийном производстве, где важна скорость и простота, хорошо подходят ушковые хомуты, особенно с регулируемым усилием зажатия.
• Если требуется частая разборка и повторная сборка (например, для технического обслуживания), лучшим выбором будут низкопрофильные хомуты с многопозиционным замком.
• В условиях агрессивных сред (химические реагенты, высокая влажность) необходимо использовать хомуты из нержавеющей стали с соответствующей коррозионной стойкостью.

Заключение

Низкопрофильные и ушковые хомуты представляют собой современное решение для крепления трубопроводов и шлангов в стеснённых пространствах. Их конструктивные особенности – бесступенчатое обжатие, малая высота, высокая надёжность и возможность компенсировать температурные деформации – делают их незаменимыми во многих сферах промышленности и строительства. Правильный выбор типа хомута в зависимости от условий эксплуатации гарантирует долговечность и герметичность соединения, а также упрощает монтажные работы. При проектировании систем с ограниченным доступом и жёсткими требованиями к габаритам эти изделия становятся оптимальным инструментом для обеспечения безопасности и эффективности работы трубопроводных сетей.
