Организация кабельных трасс и электромонтаж с профильными системами

Современные здания и сооружения насыщены большим количеством силовых и слаботочных кабелей, которые обеспечивают электроснабжение, связь, интернет, системы безопасности и автоматизацию. Грамотная организация кабельных трасс – это не только эстетика, но и безопасность, удобство обслуживания и возможность модернизации без остановки технологических процессов. Для создания надёжных и упорядоченных кабельных систем широко применяются профильные монтажные системы, перфорированная лента, подвесы и, что особенно важно, разнообразные хомуты и фиксаторы. В данной статье подробно рассмотрены элементы организации кабельных трасс, с акцентом на хомутовые крепления, их типы, особенности применения и преимущества для долгосрочной эксплуатации.

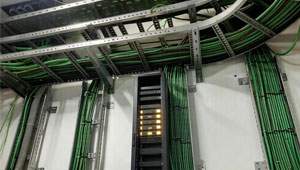

Основные компоненты кабельных трасс

Кабельная трасса представляет собой совокупность несущих элементов и крепёжных деталей, предназначенных для прокладки, фиксации и защиты кабелей. Основными компонентами являются:

• Перфорированная лента – стальная полоса с рядом отверстий, которая используется для изготовления индивидуальных кронштейнов, хомутов и подвесов непосредственно на объекте. Гибкость и простота обработки делают её незаменимой при нестандартных решениях.
• Монтажные шины (профили) – жёсткие С-образные или П-образные профили с перфорацией, которые служат основой для прокладки кабельных трасс. Они могут устанавливаться горизонтально (на стенах, под потолком) или вертикально (в шахтах).
• Подвесные системы – резьбовые шпильки, траверсы и кронштейны, позволяющие подвешивать кабельные трассы к перекрытиям на нужной высоте.
• Хомуты и фиксаторы – непосредственно охватывают и закрепляют кабели на несущих элементах, обеспечивая их упорядоченное расположение и защиту от провисания.

Все эти элементы образуют единую систему, которая должна обеспечивать надёжность, доступность и возможность изменения конфигурации в процессе эксплуатации.

Роль хомутов в кабельных трассах

Хомуты выполняют ключевую функцию – они фиксируют кабели на несущих конструкциях с заданным шагом, предотвращая их смещение, перетирание и провисание. От правильного выбора типа хомута зависит долговечность изоляции кабелей и безопасность всей системы. Рассмотрим основные виды хомутов, применяемых при электромонтаже.

Пластиковые стяжки (нейлоновые хомуты)

Самый распространённый тип фиксаторов для кабелей малого и среднего диаметра. Изготавливаются из полиамида (нейлон) и обладают высокой прочностью, химической стойкостью и диэлектрическими свойствами. Стяжки бывают с фиксированной или переменной длиной (самозатягивающиеся). Они предназначены для групповой фиксации кабелей в пучки и крепления их к перфорированной ленте или монтажным шинам. Однако пластиковые стяжки не рассчитаны на большие нагрузки и могут разрушаться под воздействием ультрафиолета или высоких температур, поэтому их применение ограничено внутренними сухими помещениями.

Металлические хомуты с резиновым вкладышем

Для силовых кабелей больших сечений, а также в условиях повышенной вибрации применяются металлические хомуты, состоящие из стальной ленты или проволоки с резиновой или полимерной прокладкой. Прокладка защищает оболочку кабеля от механических повреждений и обеспечивает дополнительную виброизоляцию. Такие хомуты могут быть разъёмными (с замком) или неразъёмными (охватывающими кабель и затягиваемыми болтом). Они надёжно фиксируют кабели на перфорированной ленте или монтажном профиле, выдерживают значительные усилия и устойчивы к воздействию окружающей среды.

Клипсы и защёлки

Для быстрого монтажа одиночных кабелей малых диаметров (например, интернет-кабели, телефонные линии) широко используются клипсы – пластиковые или металлические держатели, которые защёлкиваются на кабель и фиксируются на несущей поверхности (стене, потолке, лотке). Клипсы позволяют быстро прокладывать кабели без дополнительного инструмента, но они не подходят для групповых трасс и больших нагрузок.

Хомуты для монтажного профиля (шин)

Это специализированные фиксаторы, которые устанавливаются непосредственно в паз С-образного профиля. Они имеют специальную форму (например, Т-образный болт с гайкой) и позволяют крепить кабели к монтажной шине без дополнительных деталей. Такие хомуты обеспечивают высокую жёсткость крепления и удобство регулировки – их можно перемещать вдоль профиля, ослабляя и затягивая гайку. Это особенно ценно при монтаже сложных трасс с переменным количеством кабелей.

Хомуты с клеевым основанием

Используются для крепления кабелей к гладким поверхностям, где нежелательно сверление отверстий (металлические шкафы, пластиковые короба). Они имеют самоклеящийся слой и позволяют быстро фиксировать кабели, однако их несущая способность ограничена, и они неприменимы в условиях высокой влажности или перепадов температур.

Применение хомутов с перфорированной лентой

Перфорированная лента предоставляет практически неограниченные возможности для создания креплений любой сложности. Из неё изготавливают индивидуальные хомуты, обхватывающие кабели и прикручиваемые к несущим конструкциям. Для этого отрезок ленты нужной длины сгибается в форме буквы «П» или «О», охватывает пучок кабелей, а концы фиксируются винтами через совмещённые отверстия. Такие самодельные хомуты часто применяются в условиях плотной прокладки, когда стандартные изделия не подходят по размеру или конфигурации.

Дополнительно перфорированная лента используется для крепления кабельных лотков и коробов к стенам и потолкам, а также для создания подвесных конструкций. В сочетании с хомутами она образует гибкую систему, которую легко адаптировать под изменения трассы.

Монтажные шины как основа кабельных трасс

Монтажные шины (профили) являются наиболее прогрессивным решением для организации кабельных трасс, особенно в промышленных и общественных зданиях. Они изготавливаются из оцинкованной стали и имеют внутреннюю полость с зубчатыми насечками для надёжной фиксации крепёжных элементов. К монтажным шинам можно крепить как отдельные хомуты, так и целые лотки для кабелей.

Основные преимущества использования монтажных шин:

• Модульность – шины легко наращиваются по длине, соединяются под любыми углами, позволяют создавать сложные пространственные конструкции.
• Регулируемость – все крепления (хомуты, кронштейны) можно перемещать вдоль шины без демонтажа, что упрощает добавление новых кабелей.
• Отсутствие сварки – все соединения выполняются на болтах или заклёпках, что ускоряет монтаж и снижает пожарную опасность.
• Высокая несущая способность – профили выдерживают значительные нагрузки и могут использоваться для тяжёлых кабелей.

Для фиксации кабелей на монтажной шине применяются специальные хомуты с Т-образным болтом, который вставляется в паз профиля и затягивается гайкой. Такие хомуты могут быть как одиночными (для одного кабеля), так и многоместными (для нескольких параллельных линий).

Подвесные системы для кабельных трасс

При прокладке кабелей под потолком или на больших высотах используют подвесные системы, состоящие из резьбовых шпилек, закреплённых в перекрытии, и траверс (поперечных балок) из монтажного профиля. На траверсы устанавливаются хомуты, удерживающие кабельные пучки. Такие системы позволяют прокладывать кабели на значительном расстоянии от стен, что удобно в больших цехах, складах и паркингах.

Подвесные системы также обеспечивают возможность регулировки высоты – достаточно изменить положение гаек на шпильках. Это облегчает выравнивание трассы по горизонтали и учёт перепадов высот потолка.

Удобство обслуживания и модернизации

Одним из главных требований к современным кабельным системам является лёгкость внесения изменений. В процессе эксплуатации часто возникает необходимость добавить новые кабели, заменить устаревшие линии или перенести оборудование. Профильные системы и правильно подобранные хомуты делают эти операции простыми и быстрыми.

Благодаря возможности перемещать хомуты вдоль монтажных шин, новые кабели можно уложить без нарушения существующих трасс. В случае использования перфорированной ленты, достаточно добавить дополнительные точки крепления или заменить отдельные хомуты. Все соединения разъёмные, что исключает необходимость сварки и связанных с ней трудозатрат.

Для облегчения идентификации кабелей рекомендуется использовать хомуты разных цветов или маркировочные бирки, которые также могут крепиться к профилю с помощью специальных держателей. Это значительно упрощает поиск нужного кабеля при техническом обслуживании.

Правила прокладки кабелей с использованием хомутов

Для обеспечения безопасности и долговечности кабельной трассы необходимо соблюдать ряд правил:

• Шаг крепления – расстояние между хомутами не должно превышать допустимые значения для данного типа кабеля (обычно 300–500 мм для горизонтальных трасс и 500–1000 мм для вертикальных, в зависимости от нагрузки).
• Защита изоляции – металлические хомуты должны иметь резиновые или пластиковые вкладыши, чтобы не повредить оболочку кабеля. Особенно это критично для кабелей с тонкой изоляцией.
• Разделение силовых и слаботочных кабелей – для предотвращения электромагнитных помех силовые и слаботочные линии следует прокладывать на расстоянии не менее 300–500 мм или использовать экранированные лотки и разделительные перегородки.
• Радиус изгиба – при прокладке кабелей необходимо соблюдать минимальные радиусы изгиба, чтобы избежать повреждения жил. Хомуты не должны зажимать кабель на изгибе.
• Температурный зазор – для кабелей, подверженных нагреву, необходимо оставлять небольшой зазор в хомутах, чтобы компенсировать тепловое расширение.

При монтаже в пожароопасных зонах применяются хомуты из негорючих материалов (металл, стекловолокно), а пластиковые стяжки должны иметь соответствующий сертификат по огнестойкости.

Заключение

Организация кабельных трасс с использованием профильных систем, перфорированной ленты и различных типов хомутов является оптимальным решением для современных объектов любой сложности. Хомуты играют центральную роль в фиксации кабелей, обеспечивая их надёжное положение, защиту от повреждений и удобство дальнейшей эксплуатации. Широкий выбор конструкций – от пластиковых стяжек до усиленных металлических хомутов с виброизоляцией – позволяет подобрать крепления для любых условий: от офисных помещений до промышленных цехов с агрессивной средой.

Интеграция хомутов с монтажными шинами и подвесными системами обеспечивает модульность и лёгкость модернизации, что особенно важно в условиях быстро меняющихся требований к инфраструктуре. Правильно спроектированная и смонтированная кабельная трасса снижает риски аварийных ситуаций, упрощает обслуживание и сокращает время на ремонтные работы. Инвестиции в качественные крепёжные элементы окупаются за счёт долговечности и гибкости всей системы.
