DIN 84 винт с цилиндрической головкой

Винт с цилиндрической головкой – один из самых востребованных видов крепежа в машиностроении, приборостроении и бытовой технике. Если вам требуется надёжный и точный элемент соединения, обратите внимание на винт дин 84. В этой статье мы подробно разберём его конструктивные особенности, стандартные размеры, материалы изготовления и дадим практические советы по подбору.

Что представляет собой винт DIN 84?

Винт дин 84 – это изделие с цилиндрической головкой, предназначенное для точного позиционирования и фиксации деталей. Стандарт DIN 84 (класс точности А) распространяется на винты с номинальным диаметром резьбы от М1 до М10. Такие крепёжные элементы широко используются в сборке механизмов, где важна высокая повторяемость размеров и надёжность затяжки.

Особенность конструкции: головка винта имеет плоский верх и прямые боковые стенки, что позволяет использовать стандартный гаечный ключ или отвёртку (шлиц – прямой или крестообразный). В зависимости от длины стержня винты могут иметь резьбу на всей длине или только на конце – эта информация указывается на винт на чертеже.

Головка винта и её геометрия

Головка винта DIN 84 выполнена в форме цилиндра. Её высота (k) и диаметр (d₂) строго регламентированы стандартом для каждого типоразмера. Например, для резьбы М4: номинальный диаметр головки – 5,5 мм, высота – 2,8 мм. Такая форма обеспечивает равномерное распределение усилия при затяжке и позволяет утопить головку заподлицо с поверхностью детали (при наличии фаски или зенковки).

Для правильного использования важно знать диаметр винта – это номинальный размер резьбы (например, М3, М5, М8). Он определяет все остальные геометрические параметры.

Таблица размеров винтов DIN 84

Ниже приведены основные размеры для наиболее ходовых позиций. Полная таблица размеров винтов включает значения от М1 до М10, а также нерекомендуемые промежуточные диаметры.

Примечание: длины свыше 80 мм изменяются с шагом 10 мм. Для винтов с резьбой на всей длине (b = l – a) параметр a указан в стандарте. Размер винта всегда определяется по номинальному диаметру резьбы и длине.

Как узнать размер винта и правильно его подобрать?

На практике часто возникает вопрос: как узнать размер винта, если маркировка стёрта или отсутствует? Существует три проверенных способа:

1. Измерение резьбы штангенциркулем – определите наружный диаметр винта и шаг (например, с помощью резьбомера).
2. Сравнение с известным образцом – приложите винт к детали с резьбовым отверстием.
3. Использование таблицы размеров винтов – сопоставьте измеренный диаметр головки и её высоту со значениями из стандарта.

Помните: винт цилиндрический DIN 84 класса точности А имеет очень малые допуски, поэтому даже незначительное отклонение может сделать крепёж непригодным для ответственного соединения.

Винт ДИН 84 аналог ГОСТ

Если вам требуется винт дин 84 аналог гост, обратите внимание на ГОСТ 1491-80. Этот стандарт практически полностью идентичен DIN 84 по геометрии и размерам. Винты по ГОСТ 1491-80 также изготавливаются с цилиндрической головкой, классом точности А и номинальными диаметрами от М1 до М20. Таким образом, при закупке крепежа можно смело заменять импортный DIN 84 на отечественный аналог – они взаимозаменяемы.

Материалы: сталь, нержавейка, латунные винты

Стандарт DIN 84 допускает изготовление из различных материалов. Наибольшее распространение получили:

• Сталь – классы прочности 4.8, 5.8, 8.8 (с покрытием или без).
• Нержавеющая сталь – марки A2-70, A4-70 (коррозионно-стойкие).
• Латунные винты и винт латунный – для декоративных целей, а также в условиях повышенной влажности или при работе с неметаллическими деталями (латунь не повреждает пластмассу).

Латунные винты обладают высокой коррозионной стойкостью, приятным внешним видом и не намагничиваются. Однако их прочность ниже, чем у стальных классов 8.8. Поэтому для силовых соединений предпочтительнее сталь.

Винт на чертеже: правила обозначения

При проектировании конструкций инженеры используют винт на чертеже с указанием всех ключевых параметров. Согласно ЕСКД, обозначение винта должно включать:

• Название – «Винт с цилиндрической головкой»
• Стандарт – DIN 84 или ГОСТ 1491-80
• Исполнение (например, с резьбой на всей длине – буква А)
• Номинальный диаметр резьбы и шаг
• Длину винта
• Класс прочности или материал
• Вид покрытия

Пример: Винт DIN 84 – М4×10 – 8.8

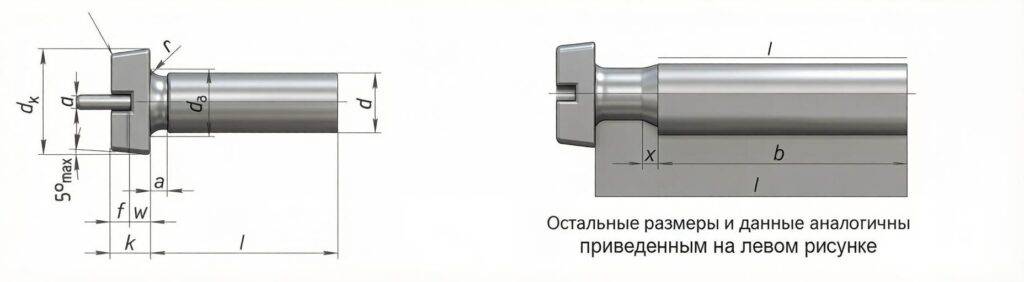

Для точного изображения необходим чертеж винта с резьбой и размерами, где указываются: диаметр резьбы, шаг, длина, параметры головки (диаметр, высота), размер шлица и радиус под головкой.

Практические рекомендации по выбору

1. Для стандартных условий эксплуатации выбирайте стальные оцинкованные винты.
2. Во влажной или химически агрессивной среде – латунные винты или нержавейку A4.
3. Если требуется резьба на всей длине стержня, добавьте в обозначение букву А после номера стандарта.
4. Для точных механизмов (оптика, измерительные приборы) используйте винты класса точности А – они гарантируют минимальные отклонения.

Винт с цилиндрической головкой DIN 84 – это эталон точности и надёжности. Зная его основные размеры, аналог по ГОСТ и возможные материалы (включая латунные винты), вы сможете безошибочно подобрать крепёж для любой задачи. Используйте таблицу размеров винтов, а если сомневаетесь – измерьте диаметр винта штангенциркулем. Правильно выбранный винт цилиндрический прослужит долго и обеспечит прочность соединения. А при оформлении конструкторской документации не забудьте включить винт на чертеже с полной спецификацией – это избавит от ошибок при производстве и сборке.
