Составные фундаментные болты типа 3: конструкция и монтаж

Составные фундаментные болты: муфта и две шпильки

При возведении массивных фундаментов под тяжелое оборудование, колонны или мостовые конструкции часто требуются болты большой длины. Использование цельного стержня длиной несколько метров сопряжено с трудностями: сложность транспортировки, риск повреждения резьбы при перевозке, неудобство монтажа, особенно когда точное совмещение с отверстиями опорной плиты выполняется уже на стройплощадке. Решением этих проблем стали составные фундаментные болты (тип 3 по стандартной классификации). Они позволяют разделить крепеж на две части, соединяемые непосредственно перед фиксацией или даже после установки оборудования.

Общая конструкция составного болта

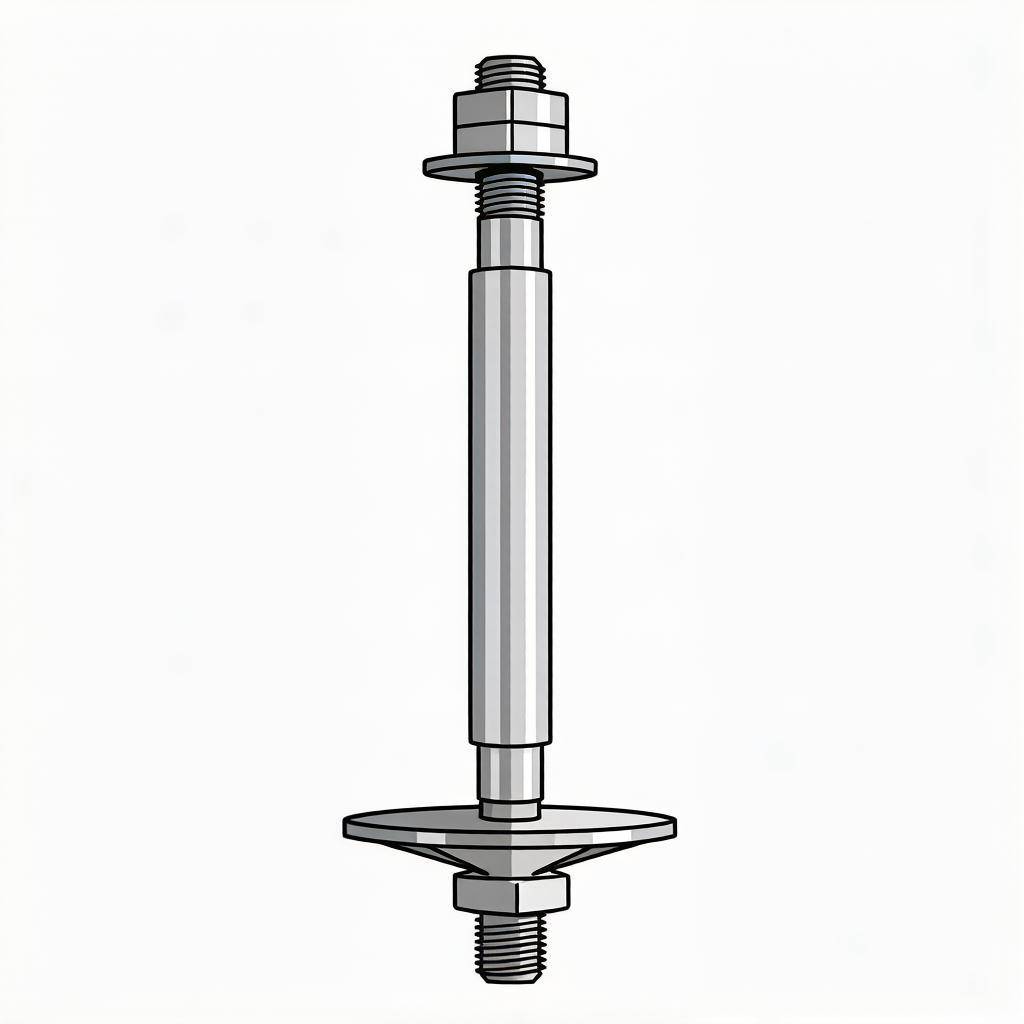

Составной болт включает три основных элемента: нижнюю шпильку, верхнюю шпильку и соединительную муфту. Кроме того, в составе обязательной анкерной части присутствует плита, которая может быть литой, сварной или составной. Нижний конец нижней шпильки снабжен этой плитой, обеспечивающей надежное зацепление с бетоном. Верхний конец нижней шпильки имеет резьбу для навинчивания муфты. Верхняя шпилька, в свою очередь, одним концом вворачивается в муфту, а на другом ее конце нарезана резьба под гайку, которая прижимает оборудование или строительную конструкцию к фундаменту через шайбу.

Конструктивно составные болты выполняются в двух исполнениях, различающихся диапазоном номинальных диаметров резьбы. Первое исполнение охватывает диаметры от 24 до 48 мм, второе – от 56 до 140 мм. Шаг резьбы может быть как крупным (основным), так и мелким – для диаметров 56 мм и более предусмотрен мелкий шаг 6 мм, что повышает устойчивость к самоотвинчиванию при вибрационных нагрузках.

Назначение и конструкция муфты

Муфта является ключевым соединительным элементом составного болта. Это деталь цилиндрической формы с внутренней резьбой по всей длине. Муфта навинчивается на верхний конец нижней шпильки до упора, после чего в нее сверху вворачивается верхняя шпилька. Таким образом муфта работает как удлинитель и одновременно как фиксатор взаимного положения двух стержней.

Размеры муфты зависят от диаметра резьбы шпильки. Для диаметра 24 мм наружный диаметр муфты составляет 50 мм, а ее теоретическая масса – 1,42 кг. По мере увеличения диаметра растут и габариты муфты: например, для резьбы 64 мм наружный диаметр достигает 110 мм, а масса – 13,82 кг. Муфты изготавливают из круглой стали обычной точности прокатки. Внутренняя резьба выполняется с крупным шагом, поле допуска 7Н. Все фаски резьбы и другие размеры соответствуют стандартным требованиям.

При сборке составного болта важно обеспечить плотное соединение без перекосов. Муфта должна навинчиваться до отказа, а затем верхняя шпилька вворачивается таким образом, чтобы ее нижний торец уперся в торец нижней шпильки внутри муфты. В некоторых ответственных узлах после окончательной регулировки положения верхнюю шпильку дополнительно прихватывают сваркой к муфте – это предотвращает самопроизвольное отвинчивание при динамических воздействиях.

Анкерная плита и нижняя шпилька

Нижняя шпилька составного болта вместе с анкерной плитой образует ту часть крепежа, которая остается в фундаменте навсегда. Анкерная плита может быть трех видов: литая, сварная или составная. Выбор конкретного типа зависит от диаметра резьбы и требуемой несущей способности. Для меньших диаметров (24–48 мм) часто используют составные или сварные плиты, для больших (56–140 мм) – литые, обладающие повышенной массивностью.

Литые анкерные плиты отливаются по третьему классу точности. Формовочные уклоны и литейные радиусы (не более 5 мм) регламентированы. Шероховатость поверхностей литых плит не должна превышать Ra 50 мкм. Такие плиты имеют сложную геометрию с ребрами и втулками, что позволяет равномерно передавать усилие от болта на бетон. Сварные анкерные плиты собираются из листовых деталей – собственно плиты, ребер и втулки. Ребра привариваются к плите и втулке, обеспечивая жесткость конструкции. Втулка, имеющая внутреннюю резьбу, служит для соединения с нижней шпилькой.

Для составных болтов второго исполнения (диаметры 56–140 мм) анкерная плита часто имеет большие габариты: высота может достигать 70 мм, ширина – 280–450 мм в зависимости от диаметра. Теоретическая масса таких плит составляет от 16,6 кг (для d=56 мм) до 71,2 кг (для d=100 мм). Эти цифры показывают, насколько массивной может быть анкерная часть – именно она обеспечивает сопротивление вырыву при работе болта на растяжение.

Последовательность монтажа составного болта

Установка составного фундаментного болта выполняется в два этапа, разделенных во времени. Первый этап происходит до заливки фундамента. На этом этапе собирают нижнюю часть: к нижней шпильке прикрепляют анкерную плиту (чаще всего с помощью резьбового соединения или приварки), затем на верхний конец нижней шпильки навинчивают муфту. Всю эту сборочную единицу устанавливают в опалубку в проектное положение и тщательно фиксируют, чтобы при бетонировании не произошло смещения. После этого производят заливку бетонной смесью. Нижняя шпилька вместе с плитой и муфтой оказывается внутри фундамента. Верхний торец муфты обычно располагают на некоторой глубине от поверхности фундамента или, наоборот, чуть выше – в зависимости от конструктивных решений.

Второй этап наступает после того, как бетон наберет необходимую прочность и на фундамент будет установлено оборудование или строительная конструкция. На этом этапе сверху в муфту вворачивают верхнюю шпильку. Ее выдвигают на такую длину, чтобы над опорной поверхностью оборудования оставался резьбовой конец достаточной для навинчивания гайки длины. После того как оборудование выставлено и выверено, верхнюю шпильку окончательно затягивают. Для надежной фиксации от проворота и самоотвинчивания производят приварку верхней шпильки к муфте – обычно двумя-тремя точками по периметру стыка. Затем надевают шайбу и навинчивают гайку, осуществляя прижим оборудования к фундаменту.

Такой двухэтапный монтаж особенно удобен при использовании метода поворота или надвижки тяжелых конструкций. Оборудование может перемещаться по фундаменту, не цепляясь за выступающие шпильки, поскольку на момент перемещения верхние шпильки еще не установлены. После того как оборудование заняло проектное положение, шпильки вворачиваются и затягиваются.

Особенности маркировки и обозначения

В технической документации составной болт обозначается с указанием типа, исполнения, диаметра резьбы, шага (если он мелкий), длины и марки стали. Например, болт типа 3, исполнения 1 (диаметр 24–48 мм) или исполнения 2 (диаметр 56–140 мм). Обозначение может выглядеть так: «Болт 3.2.М100×6×1900 09Г2С-6». Это расшифровывается: болт составной, второе исполнение, диаметр резьбы 100 мм с мелким шагом 6 мм, длина 1900 мм, шпилька из стали марки 09Г2С категории 6.

Длина составного болта L складывается из длины нижней шпильки, длины муфты и длины верхней шпильки. При этом нижняя шпилька может иметь значительную длину заглубления, а верхняя – регулируемую длину. В рабочих чертежах обязательно указывают теоретическую массу как всего составного болта в сборе, так и отдельных его элементов, особенно если используются нестандартные длины.

Области применения и преимущества

Составные фундаментные болты применяются в тех случаях, когда глубина заделки превышает 1,5–2 метра или когда необходимо обеспечить возможность регулировки положения верхней части после бетонирования. Они незаменимы при креплении высотных стальных колонн, портальных кранов, тяжелых прессов, молотов и другого оборудования, создающего значительные динамические нагрузки. Возможность смонтировать болт в две стадии упрощает логистику: можно сначала доставить на площадку короткие нижние шпильки с плитами и муфтами, забетонировать их, а затем, когда подойдет оборудование, привезти и ввернуть верхние шпильки нужной длины.

К другим преимуществам составных болтов относятся:

  • Удобство транспортировки – короткие стержни легче упаковывать и перевозить.

  • Возможность замены верхней части болта без разрушения фундамента (если шпилька повреждена или изношена, ее можно вывернуть из муфты и заменить новой).

  • Высокая точность позиционирования – муфта служит ориентиром при установке оборудования.

  • Надежное соединение, не уступающее по прочности цельному стержню при правильном исполнении и сварной фиксации.

Заключительные замечания

При проектировании и монтаже составных фундаментных болтов необходимо строго соблюдать требования к размерам резьбы, классам точности, полям допусков и сварочным работам. Нельзя использовать муфты нестандартной длины или с нарушенной соосностью резьбы – это приведет к перекосу верхней шпильки и снижению несущей способности соединения. Также важно обеспечить антикоррозионную защиту резьбовых поверхностей, особенно той части, которая будет находиться внутри фундамента и в зоне муфты.

Применение составных болтов типа 3 – это современное и технически грамотное решение для ответственных строительных конструкций. Оно позволяет сочетать высокую несущую способность с удобством монтажа, что особенно ценится в промышленном и гражданском строительстве.
