Виды фасадных анкеров: полное руководство по выбору и монтажу

Надёжность и долговечность навесной фасадной системы (НФС) напрямую зависят от качества анкерных креплений. Именно анкеры принимают на себя ветровые, весовые и температурные нагрузки, обеспечивая механическую безопасность всей конструкции. В этой статье мы подробно разберём все типы фасадных анкеров, их особенности, области применения и ключевые правила монтажа, чтобы вы могли сделать осознанный выбор для своего объекта.

Содержание

• Полимерные (пластиковые) анкеры
• Анкеры с тарельчатым дюбелем
• Химические анкеры
• Стальные анкеры
  • Клиновой анкер с контролируемым моментом затяжки
  • Втулочный анкер с высокой степенью расклинивания
  • Анкер-шуруп (шуруп по бетону)
• Рекомендации по выбору и монтажу
• Общие советы от экспертов

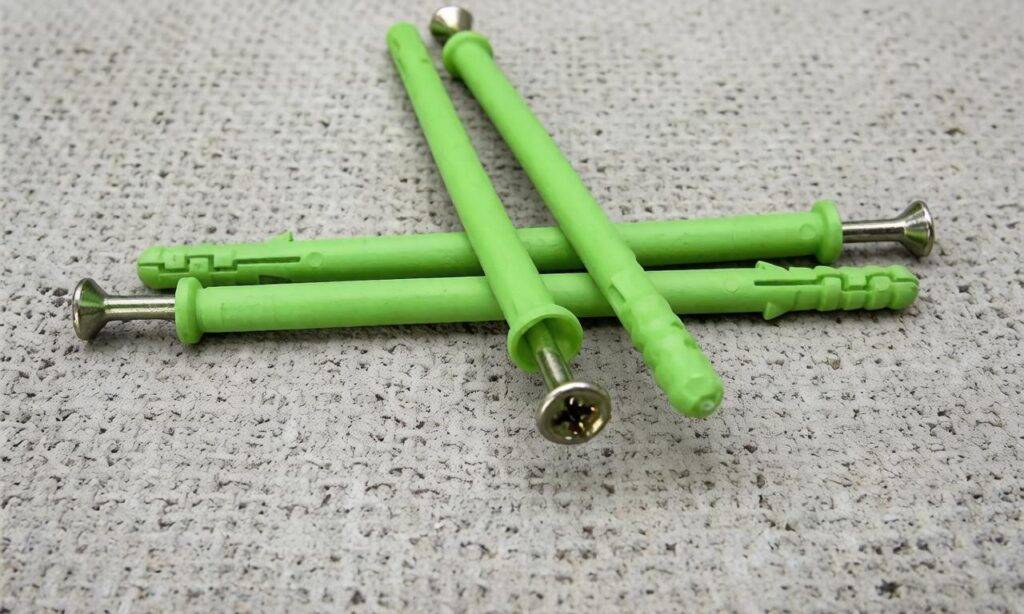

1. Полимерные (пластиковые) анкеры

Как выглядят: Полимерный анкер состоит из полиамидной гильзы (дюбеля) с плоским бортиком и стального распорного элемента. Диаметр гильзы чаще всего составляет 10 мм, длина варьируется от 80 до 200 мм. Распорный элемент выполняется из оцинкованной углеродистой стали или из коррозионностойкой аустенитной стали (A2, A4). Головка распорного элемента — шестигранная с прессшайбой.

Общее описание: Это самый популярный вид фасадных анкеров. Анкерующий эффект обеспечивается за счёт сил трения, возникающих между материалом основания и увеличенным объёмом распираемой зоны гильзы после установки распорного элемента в проектное положение.

Способ применения: Монтаж осуществляется в собранном виде, как правило, через технологические отверстия в кронштейне фасадной системы. Дюбель забивается вместе со вставленным в него распорным элементом лёгкими ударами по стопорной головке. Затем распорный элемент закручивается (не забивается!) с помощью шуруповёрта со специальной насадкой (число оборотов не более 400 об/мин). Анкер должен заходить плотно.

Область применения: В прочных полнотелых основаниях (бетон, полнотелый керамический и силикатный кирпич, шлакоблок и др.) надёжное крепление обеспечивается полимерными анкерами диаметром 10 мм и длиной 100 мм. Хороший анкер должен обеспечивать допустимую нагрузку на вырыв в бетоне C20/25 в пределах 2,5–4,0 кН, что соответствует типовым нагрузкам.

Рекомендация мастера: При установке полимерных анкеров в пустотелые (щелевые) блоки отверстия следует выполнять сверлом без ударного действия, чтобы не повредить тонкие стенки перегородок. Однако на практике это трудновыполнимое условие, поэтому в таких основаниях более надёжными являются химические анкеры.

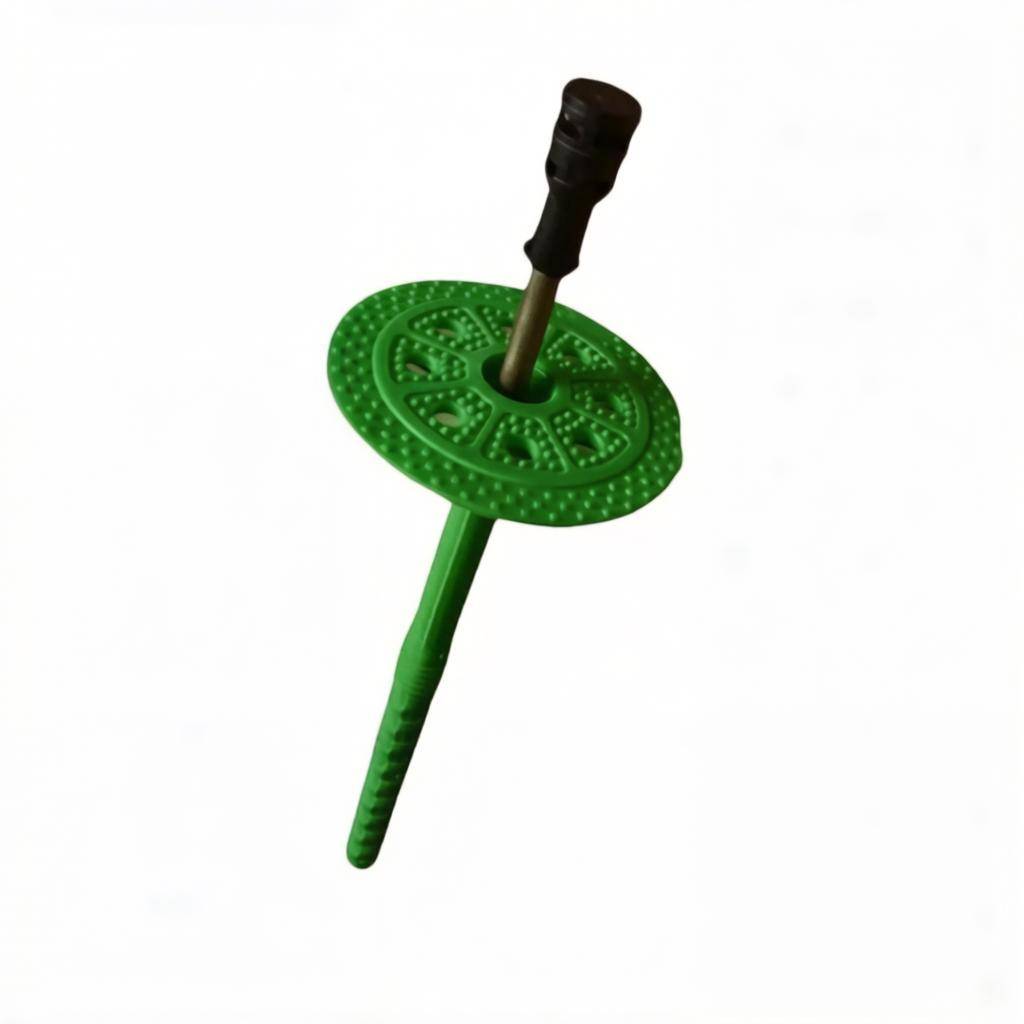

2. Анкеры с тарельчатым дюбелем

Как выглядят: Тарельчатые анкеры представляют собой комплекты из полиэтиленового тарельчатого элемента (диск диаметром, как правило, 60 мм) и распорного элемента (гвоздя). Распорный элемент выполняется в двух вариантах – полимерный или из оцинкованной углеродистой стали. Стальные распорные элементы обязательно имеют термозащитную головку для сокращения тепловых потерь.

Общее описание: Эти анкеры предназначены для крепления теплоизоляционных слоёв материалов и ветрогидрозащитной мембраны к строительному основанию.

Способ применения: Устанавливаются вручную в подготовленное отверстие на требуемую глубину (до уровня поверхности утеплителя), затем забивают распорный элемент молотком-киянкой. Необходимо контролировать положение анкера – тарельчатый держатель должен быть утоплен в утеплитель не более чем на 2–3 мм.

Рекомендация мастера: Частая ошибка – стремление как можно глубже забить дюбель, утопив его в утеплителе. Это неправильно, так как при прорыве верхнего слоя крепление становится ненадёжным, и возможно отслоение и провисание утеплителя. Также при анкеровке в пустотелом кирпиче (блоках) следует подбирать длину анкера так, чтобы распорная часть гарантированно находилась в теле стенового материала, а не в пустоте.

3. Химические анкеры

Как выглядят: Химический анкер – это продукт полимеризации двухкомпонентного полимерного состава заданного объёма в заранее просверленном отверстии после установки в это же отверстие резьбовой шпильки, изготовленной из горячеоцинкованной или коррозионностойкой аустенитной стали. Химический состав выпускается в ампулах или в картриджах (тубах).

Общее описание: Анкерующий эффект обеспечивается за счёт сил межмолекулярного взаимодействия клеевого состава и неровностей просверленного отверстия с анкерным стержнем. Химические анкеры применяют в основаниях из тяжёлого и лёгкого бетона, кирпича, ячеистого бетона и др. Допускается установка во влажные отверстия.

Способ применения: Перед установкой необходимо тщательно очистить отверстие от буровой пыли (продуть и прочистить щёткой). Затем заполнить отверстие клеевым составом не менее чем на 2/3 объёма, начиная со дна, и вкрутить шпильку медленными вращательными движениями на всю глубину. Для пористых и пустотелых материалов используют сетчатые полимерные или стальные гильзы, которые заполняют клеем на 100%.

Рекомендация мастера: Качественная очистка отверстий – важнейший аспект надёжности химического анкера. Наличие пыли или водяной плёнки резко снижает адгезию. Используйте насосы с насадками для продувки и ёршики для чистки. Промывка отверстий водой не допускается. Также строго соблюдайте время отверждения состава в зависимости от температуры воздуха и основания (различают составы «лето» и «зима»).

4. Стальные анкеры

В навесных фасадных системах стальные анкеры применяются редко, как правило, для крепления дополнительных конструкций. Рассмотрим наиболее распространённые виды.

4.1. Клиновой анкер с контролируемым моментом затяжки

Как выглядит: Клиновой анкер выполнен в виде шпильки с внешней накаткой, 3-лепестковой распорной гильзы, шестигранной гайки и шайбы.

Общее описание: Распространённый вид анкеров для высоких нагрузок. При затяжке гайки конус шпильки смещается в распорную гильзу, расклинивая её.

Способ применения: Устанавливается в прочном полнотелом основании (бетон, натуральный камень). Монтаж осуществляется с контролем момента затяжки динамометрическим ключом.

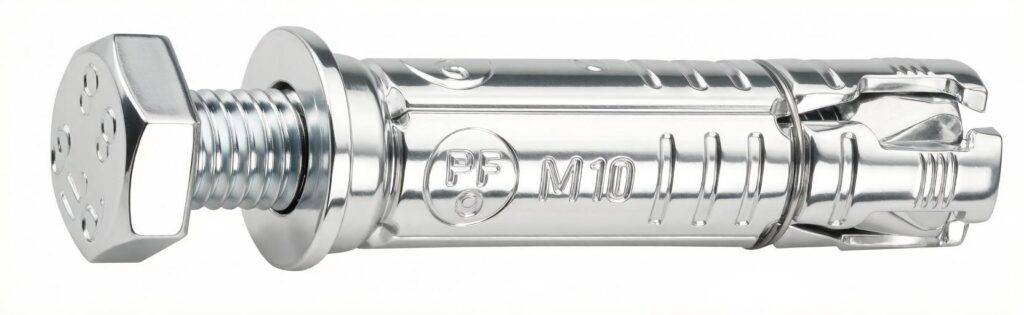

4.2. Втулочный анкер с высокой степенью расклинивания

Как выглядит: Состоит из распорного элемента в виде болта с шестигранной головкой (или шпильки с внешней накаткой и гайкой), 3–4-лепестковой распорной гильзы, сжатой специальной пружиной, и конической гайки, раздвигающей лепестки при монтаже.

Общее описание: Анкеровка осуществляется как трением (в сплошных материалах), так и формой с помощью внутреннего упора (в материалах с внутренними полостями). Допускается установка в материалах невысокого качества.

Способ применения: Монтаж осуществляется с контролем момента затяжки.

4.3. Анкер-шуруп (шуруп по бетону)

Как выглядит: Анкер-шуруп с шестигранной головкой.

Общее описание: Принцип работы объединяет принципы работы подрезающих и химических анкеров. При закручивании шурупа резьба врезается в бетон и передаёт растягивающую нагрузку на стенки отверстия. Трение препятствует ослабеванию крепления и выкручиванию.

Способ применения: Устанавливается в заранее просверлённое и очищенное отверстие. Анкерный шуруп вкручивается непосредственно в материал, нарезая в нём резьбу, и не требует использования дюбеля. Не требует соблюдения затягивающего момента при установке. Характеризуется высокими нагрузками при небольшом диаметре и глубине сверления.

Рекомендация мастера: При использовании стальных анкеров обязательно контролируйте момент затяжки. Чрезмерное увеличение или уменьшение момента снижает прочность крепления. Для клиновых и втулочных анкеров это критично.

Рекомендации по выбору и монтажу анкерных креплений

• Выбор анкера: Тип и марку анкера, а также их количество определяют на основе расчёта по несущей способности и оценке коррозионной стойкости, исходя из конкретных условий строительства, материала основания, высоты здания, проектной нагрузки и других факторов. Марка анкера должна быть указана в проектной документации.
• Испытания анкеров: Допускаемая нагрузка на анкер определяется на основании натурных испытаний на объекте строительства. Испытания проводят непосредственно на объекте, после возведения строительного основания и набора им проектной прочности. Общее число испытуемых анкеров должно быть не менее 15 (для химических и стальных в тяжёлом бетоне – не менее 10).
• Контроль установки: При монтаже необходимо контролировать: прочность материала основания, наличие пустот, соблюдение минимальной допустимой глубины крепления, краевых и осевых расстояний, отсутствие арматуры в месте установки, соблюдение требуемой величины закручивающего момента. Для химических анкеров дополнительно контролируют очистку отверстия, соблюдение температурных ограничений и степень заполнения отверстия клеевым составом.
• Коррозионная стойкость: В сухой и нормальной зонах влажности допускается применять анкеры с распорным элементом из горячеоцинкованной и коррозионностойкой стали А2. Гальванически оцинкованные элементы не допускаются для фасадных работ – они предназначены для внутренних работ. Во влажной зоне и среднеагрессивной среде применяют анкеры из стали А4 или с термодиффузионным покрытием. В агрессивных средах (бассейны, аквапарки, близость моря) рекомендуется использовать крепёж из кислотоупорной стали.

Общие советы от экспертов

• Не экономьте на качестве: Похожие анкеры разных марок могут иметь совершенно различные характеристики. Разрушающая нагрузка у популярных полимерных анкеров может варьироваться в диапазоне от 2,9 до 24,2 кН, а расчётное сопротивление – в десять раз. Ориентируйтесь на значения допустимой нагрузки, полученные расчётным путём по результатам испытаний.
• Соблюдайте краевые и осевые расстояния: Минимальные расстояния между осями дюбелей – 80 мм, до края несущего основания – 50 мм, до заполненного шва – 30 мм, до незаполненного шва – 50 мм. Установка с минимальными расстояниями требует соблюдения определённых правил – нельзя одновременно использовать минимальные краевые и межосевые расстояния.
• Контролируйте диаметр и глубину сверления: Глубина должна быть больше длины дюбеля примерно на диаметр сверления. Слишком большая глубина ослабляет базовый материал. Диаметр сверла выбирается по диаметру дюбеля с учётом плотности материала стены.
• Проверяйте состояние сверла: Изменение центровки сверла приводит к увеличению диаметра отверстия и ослаблению узла. При стачивании сверла уменьшается диаметр сверления, возрастают нагрузки на стенки дюбеля, и распорные элементы могут ломаться.
• Не нарушайте технологию: Установка анкеров в вертикальные швы каменной кладки не допускается. Также не следует устанавливать анкеры в местах с повреждениями основания (сколы глубиной более 5 мм, трещины шириной более 0,3 мм и глубиной 1/3 от глубины установки).
• Оформляйте документацию: По окончании работ составляется Акт на скрытые работы. Приёмка включает проверку рабочей документации, акта о натурных испытаниях, протоколов испытаний на «вырыв», документации по операционному контролю и журнала учёта выполнения работ.

Заключение

Правильный выбор и монтаж фасадных анкеров – залог безопасности, долговечности и надёжности всей навесной фасадной системы. Учитывайте тип основания, климатические условия, проектные нагрузки и строго следуйте рекомендациям производителей и требованиям нормативных документов. Помните, что экономия на анкерных креплениях может привести к серьёзным последствиям, вплоть до обрушения фасада.
