Полный гид по метрической резьбе: от М1 до М80. Таблицы, стандарты и отличия шагов

В мире промышленного крепежа и машиностроения нет ничего более фундаментального, чем резьбовое соединение. От надежности болта, удерживающего колесо автомобиля, до винта в корпусе смартфона — все зависит от точности соответствия параметров резьбы. Однако для многих специалистов, закупщиков и даже опытных мастеров выбор правильного крепежа превращается в головоломку.

В чем проблема?
Вы приходите в магазин или на склад и видите надпись «Болт М8». Вы покупаете его, но дома обнаруживаете, что он не вкручивается в нужное отверстие. Или вы заказываете «длинный болт с резьбой на всю длину», но получаете изделие, которое срывается под нагрузкой. Причина кроется в незнании нюансов: какой шаг резьбы является стандартным, чем отличается метрическая резьба от дюймовой, и что на самом деле означает маркировка.

Решение от SKT-PROFI
В этой статье мы раз и навсегда закроем вопрос с размерами. Мы подготовили исчерпывающий справочник, который объяснит, какая резьба характеризуется шагом профиль треугольный угол профиля 60 градусов, как читать маркировку и какую таблицу использовать для подбора аналогов.

1. Что такое метрическая резьба и как она устроена?

Прежде чем углубляться в цифры, необходимо понять базовую геометрию. Метрическая резьба это какая? Это крепежный профиль, основным параметром которого является диаметр в миллиметрах. В отличие от дюймовых систем (где шаг измеряется количеством витков на дюйм), в метрической системе шаг — это расстояние между вершинами соседних витков в миллиметрах.

Ключевые характеристики профиля:

• Форма: Равносторонний треугольник.
• Угол профиля: 60 градусов. Именно этот угол обеспечивает оптимальное соотношение прочности на срез и удобства вкручивания.
• Обозначение: Латинская буква «М».

Когда вы видите маркировку М, это сигнал о том, что перед вами изделие, соответствующее метрическому стандарту (ГОСТ 24705-2004, ISO 261), а не дюймовому (UNC/UNF).

Основные параметры резьбы

Для полного описания резьбового соединения недостаточно знать только диаметр. Инженеры оперируют следующими терминами:

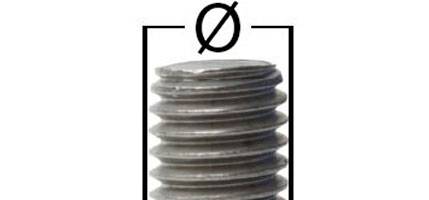

1. Номинальный диаметр (D, d): Это наружный диаметр болта или внутренний диаметр гайки (условно). Именно эта цифра идет после буквы «М» (например, в М12 диаметр равен 12 мм).
2. Шаг резьбы (P): Расстояние между соседними витками.
3. Средний диаметр (D2, d2): Диаметр воображаемого цилиндра, где ширина впадины равна ширине выступа. Критически важен для прочности соединения.
4. Внутренний диаметр (D1, d1): Диаметр отверстия в гайке или диаметр болта по впадинам резьбы.

2. Крупный шаг против Мелкого шага: Вечная дилемма

Один из самых частых вопросов, который задают нашим менеджерам: «какой шаг у обычной резьбы?» и «резьба мелкая и крупная — в чем разница?».

Согласно ГОСТ 8724-2002, для одного и того же номинального диаметра может существовать несколько вариантов шага.

• Крупный шаг (Основной): Это стандарт. Если на болте написано просто «М8», подразумевается крупный шаг. Он используется в 90% случаев в строительстве и общемашиностроении.
• Мелкий шаг: Указывается через знак умножения (например, М8х1).

Сравнительная характеристика

Какая резьба крупнее 1.25 или 1.5?
Чем больше число шага, тем «крупнее» резьба. Следовательно, шаг 1.5 мм крупнее, чем 1.25 мм. Для диаметра М10 стандартным (крупным) является шаг 1.5 мм, а 1.25 мм — это уже мелкий шаг.

Где применяется мелкая резьба?

Резьба с мелким шагом незаменима в условиях высоких динамических нагрузок.

1. Автомобилестроение: Ступичные гайки, крепления двигателей. Вибрация двигателя быстро раскрутит крупную резьбу, но мелкая останется затянутой.
2. Тонкостенные изделия: Если вы вкрутите болт с крупным шагом в тонкую трубку, вы просто прорежете стенку. Мелкий шаг позволяет нарезать резьбу в стенках малой толщины.
3. Регулировочные узлы: В станках и измерительных приборах мелкий шаг позволяет осуществлять более точную настройку положения детали (один оборот винта сдвигает деталь на меньшее расстояние).

Резьба м11х1 где применяется?
Стоит отметить, что диаметр М11 не входит в стандартный ряд предпочтительных чисел (обычно идут М10 и М12). Однако резьба М11х1 может встречаться в специфических импортных узлах или как специальная резьба для свечей зажигания и некоторых гидравлических фитингов. В основном же промышленность стремится к унификации на М10 или М12.

3. Расшифровка маркировки: Что значит М6, М8, М24?

Давайте разберем популярные запросы, чтобы вы могли легко ориентироваться в каталоге SKT-PROFI.

Что означает болт М6?

Это метрический болт с номинальным наружным диаметром 6 мм.

• Основная резьба М6 какой шаг? Стандартный шаг для М6 равен 1.0 мм.
• Если вам нужен мелкий шаг, маркировка будет М6х0.75 или М6х0.5.
• Диаметр отверстия под М6: Для сверления отверстия перед нарезкой резьбы используется сверло диаметром 5.0 мм (для крупного шага).

Гайка М8 что значит?

Это гайка с внутренней резьбой под болт диаметром 8 мм.

• Шаг резьбы на М8: Основной (крупный) шаг составляет 1.25 мм.
• Диаметр болта М8 с резьбой: Фактический наружный диаметр болта М8 может быть чуть меньше 8 мм (обычно 7.78–7.92 мм для класса точности 6g), чтобы он легко входил в гайку. Но номинально мы называем его М8.
• Болт длинный с резьбой на всю длину: Для диаметра М8 такие болты часто используются в мебельном производстве или для соединения тонких листов, где гайка не нужна (вкручивание в пластик/дерево) или используется самоконтрящаяся гайка.

Средний сегмент: М10, М12, М14, М16

Это самые ходовые размеры в строительстве и ремонте.

• Диаметр М12 сколько в мм: Номинально 12 мм. Основной шаг — 1.75 мм.
• М24 это какой диаметр: 24 мм. Основной шаг — 3.0 мм. Это уже серьезный крепеж для металлоконструкций.
• Метрическая резьба размеры в мм наружный диаметр: Важно помнить, что наружный диаметр болта всегда чуть меньше номинального для обеспечения зазора, а внутренний диаметр гайки чуть больше.

Крупные диаметры: М30, М36, М80

Для фундаментных болтов и мостостроения используются большие диаметры.

• Основной шаг М36: Для диаметра 36 мм стандартный крупный шаг составляет 4.0 мм.
• Резьба М 80 основной шаг: Для таких гигантов шаг может достигать 6.0 мм и более. Изготовление такого крепежа требует специального оборудования.

4. Подробная таблица шагов резьбы (Справочник SKT-PROFI)

Ниже представлена уникальная сводная таблица, основанная на ГОСТ 8724-2002. Она охватывает диапазон от миниатюрных М1 до промышленных размеров.

Обозначения:
D — Номинальный диаметр резьбы.
P основной — Шаг крупной (основной) резьбы.
D1 — Диаметр отверстия для сверления под нарезку резьбы (для основного шага).
P мелкая — Варианты мелких шагов.

Таблица 1. Малые диаметры (М1 – М6)

Используются в электронике, оптике, точных механизмах.

Примечание: Для М5 диаметр отверстия под резьбу составляет 4.2 мм. Если вы просверлите 4.5 мм, резьба будет слабой (под мелкий шаг).

Таблица 2. Средние диаметры (М7 – М20)

Самый востребованный диапазон для машиностроения и строительства.

Важно: Резьба стандартная метрическая для М16 имеет шаг 2.0 мм. Если вы встретите М16х1.5 — это мелкая резьба, часто используемая в подшипниковых узлах.

Таблица 3. Крупные диаметры (М22 – М64)

Тяжелое машиностроение, энергетика, мосты.

Для диаметров свыше 64 мм (например, резьба м 80 основной шаг) параметры рассчитываются по специальным формулам, но принцип остается тем же: с ростом диаметра растет и шаг для сохранения прочности профиля.

5. Как правильно выбрать и измерить резьбу?

Даже имея таблицу, можно ошибиться. Вот пошаговая инструкция для специалистов закупки и ОТК.

1. Определение типа резьбы

Первый вопрос: метрическая резьба это какая в вашем случае? Возьмите штангенциркуль.

• Если диаметр целочисленный (6, 8, 10, 12 мм) — скорее всего, метрическая.
• Если диаметр дробный (1/4, 3/8, 7.1 мм, 14.2 мм) — это дюймовая резьба (BSP, NPT, UNC).
• Резьба м25 размеры: Обратите внимание, что М25 не является предпочтительным диаметром в первом ряду стандартов (обычно М24 или М27). Если вы измеряете 25 мм, перепроверьте, не является ли это дюймовой резьбой 1 дюйм (25.4 мм).

2. Измерение шага

Используйте резьбомер (гребенку). Приложите пластинки к резьбе. Та, которая не оставляет зазоров на просвет, и покажет ваш шаг.

• Если шаг 1.25 мм на диаметре ~8 мм — это М8 крупный шаг.
• Если шаг 1.0 мм на диаметре ~8 мм — это М8 мелкий шаг.

3. Проверка направления

Стандартная резьба — правая (закручивается по часовой стрелке). Левая резьба обозначается LH (Left Hand). Например, М16х1.5 LH. Она применяется в узлах, которые вращаются в определенную сторону, чтобы самоотвинчивание затягивало соединение (например, крепление дисков на некоторых мотоциклах или левая педаль велосипеда).

6. Технические нюансы производства крепежа

Понимание того, как производится крепеж, помогает выбрать качественный продукт в каталоге SKT-PROFI.

Накатка vs Нарезка

• Накатка (Rolling): Резьба формируется давлением на заготовке. Волокна металла не перерезаются, а огибают профиль. Такой болт прочнее на 20-30%. Большинство стандартных болтов (класса прочности 8.8, 10.9) изготавливаются накаткой.
• Нарезка (Cutting): Резьба срезается резцом. Применяется для крупных диаметров (М36+) или когда накатка невозможна из-за твердости материала.

Допуски и посадки

В маркировке часто встречаются цифры и буквы после размера резьбы, например, 6g или 6H.

• 6g: Допуск для наружной резьбы (болты). «g» означает зазор, обеспечивающий легкое вкручивание даже при наличии краски или грязи.
• 6H: Допуск для внутренней резьбы (гайки).

Если вы заказываете резьбовые шаги для ответственных соединений, убедитесь, что классы точности болта и гайки совпадают (обычно 6g/6H).

7. Ответы на частые вопросы (FAQ)

Здесь мы собрали ответы на конкретные поисковые запросы, чтобы вы могли быстро найти информацию.

В: Какая резьба характеризуется шагом профиль треугольный угол профиля 60 градусов?
О: Это определение метрической резьбы (ГОСТ 24705). Также под это описание подпадает дюймовая резьба UNC/UNF, но у метрической шаг измеряется в мм, а у дюймовой — в нитках на дюйм.

В: Резьба М25 размеры?
О: М25 — диаметр 25 мм. Стандартный шаг для этого диаметра (если он применяется как специальный) обычно 2.0 мм или 1.5 мм. Однако в стандартном ряду предпочтительнее использовать М24 (шаг 3.0) или М27 (шаг 3.0).

В: Диаметр М5 сколько в мм?
О: Номинальный диаметр 5 мм. Реальный диаметр болта может быть от 4.8 до 4.97 мм. Шаг основной — 0.8 мм.

В: М24 это какой диаметр?
О: 24 мм. Это популярный размер для анкерных болтов и соединения толстых металлоконструкций. Шаг — 3 мм.

В: Диаметр М12 сколько в мм?
О: 12 мм. Шаг — 1.75 мм. Один из самых популярных размеров в автотюнинге и строительстве.

В: М6 шаг основной?
О: 1.0 мм.

В: Резьба М 80 основной шаг?
О: Для диаметров такого размера (80 мм) основной шаг составляет 6.0 мм. Это тяжелый крепеж.

В: Основной шаг М36?
О: 4.0 мм.

В: Что значит резьба М22?
О: Метрическая резьба диаметром 22 мм. Основной шаг 2.5 мм. Часто используется в гидравлике и для шпилек ГБЦ.

В: Какой шаг у обычной резьбы?
О: Под «обычной» всегда подразумевается крупный (основной) шаг, указанный в первом столбце наших таблиц. Для М8 это 1.25, для М10 это 1.5.

В: Резьба мелкая и крупная — как не перепутать?
О: Визуально крупная резьба имеет более глубокие и редкие канавки. Мелкая резьба выглядит более «частой». Надежнее всего измерить шаг линейкой или резьбомером.

8. Применение в различных отраслях

Правильный выбор шага влияет на долговечность конструкции.

• Строительство: Здесь царит стандарт метрической резьбы с крупным шагом. Болты М12, М16, М20 с шагом 1.75, 2.0, 2.5 мм соответственно. Крупный шаг менее чувствителен к загрязнению (ржавчина, бетонная пыль) и быстрее монтируется.
• Автомобилестроение: Смешанное использование. Каркас и подвеска — крупный шаг. Двигатель, коробка передач, ступицы — часто резьба с мелким шагом. Например, шпильки колеса могут иметь мелкий шаг для лучшей фиксации от вибрации.
• Авиация и космос: Преобладает мелкая и супермелкая резьба. Вес конструкции критичен, поэтому используются тонкостенные трубы, где крупную резьбу нарезать нельзя. Кроме того, мелкий шаг обеспечивает лучшую герметичность топливных систем.

9. Почему важно покупать у профессионалов?

Рынок крепежа перенасыщен продукцией низкого качества. Частая проблема — несоответствие шага заявленному. Вы покупаете «М8», а шаг оказывается 1.0 вместо 1.25. В результате гайка накручивается на несколько витков и заклинивает, либо, наоборот, болт болтается в отверстии.

Компания SKT-PROFI гарантирует соответствие всей продукции ГОСТ и ISO.

1. Точность геометрии: Наши болты и гайки проходят входной контроль.
2. Широкий ассортимент: У нас есть не только болт длинный с резьбой на всю длину стандартных размеров, но и редкие исполнения с мелким шагом под заказ.
3. Материалы: Мы предлагаем крепеж из углеродистой стали, нержавейки (А2, А4) и латуни, что важно для коррозионной стойкости.

Разобраться в резьбовых соединениях не так сложно, если иметь под рукой правильный справочник. Главное правило: М означает миллиметры, отсутствие цифры после диаметра означает крупный шаг, а наличие цифры (М10х1.25) — мелкий.

Помните, что экономия на крепеже или ошибка в выборе шага может привести к аварийным ситуациям. Всегда проверяйте маркировку и используйте таблицы соответствия.

Если у вас остались вопросы по подбору резьбовых шагов для вашего проекта, или вам нужен нестандартный крепеж (например, шпильки с левой резьбой или болты из спецсплавов), специалисты SKT-PROFI готовы помочь с расчетом и поставкой. Мы знаем о резьбе всё: от основной резьбы М6 до гигантских фундаментных болтов.

Используйте эту статью как закладку в браузере — она сэкономит вам часы поисков технической документации.
