Виды головок и шлицев шурупов

Качественный монтаж любой конструкции начинается с правильного выбора крепежного элемента. Среди множества характеристик шурупов особое внимание заслуживают форма головки и тип шлица, поскольку именно они определяют не только удобство работы, но и надежность соединения, его долговечность и эстетичность готового изделия.

Что такое головка шурупа и шлиц

Головка представляет собой верхнюю часть крепежного элемента, которая передает крутящий момент от инструмента, прижимает соединяемые детали и часто служит декоративным элементом. От ее формы зависят такие важные параметры, как усилие прижатия, способность утапливаться в материале, устойчивость к срыву при закручивании.

Шлиц — это углубление в головке, предназначенное для передачи вращательного усилия от биты или отвертки. Правильно выбранный тип шлица минимизирует риск соскальзывания инструмента, повреждения головки и обеспечивает плотное прилегание рабочей части.

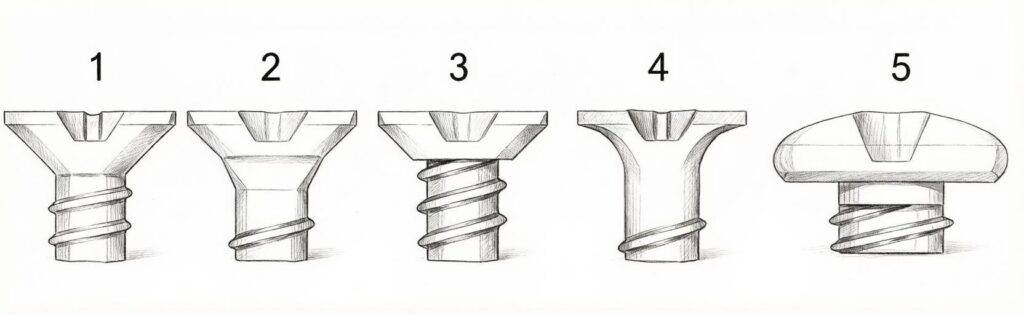

Основные виды головок

Потайная головка

Потайная головка — один из самых распространенных вариантов для финишных работ. Ее коническая форма позволяет полностью утопить шуруп в материале, обеспечивая идеально ровную поверхность. Это особенно важно при монтаже гипсокартонных листов, сборке мебели, креплении декоративных элементов и устройстве деревянных покрытий.

При работе с мягкими породами древесины и древесными плитами потайная головка создает минимальные разрушения в зоне крепления, а при использовании с металлическими профилями обеспечивает плотное прижатие без образования зазоров.

Потайная двойная головка представляет собой усиленную разновидность, способную выдерживать повышенные нагрузки. Ее конструкция позволяет применять как вкручивание, так и ударный метод монтажа в твердых материалах. Такие шурупы незаменимы при работе с плотными древесными породами, твердыми пластиками и композитными материалами.

Потайная усеченная головка — это модификация, обеспечивающая более эффективное прижатие закрепляемого элемента. Благодаря увеличенной длине резьбовой части и наличию упорной площадки на головке, перпендикулярной направлению нагрузки на вырыв, такие крепежные элементы показывают отличные результаты при работе с листовыми материалами и конструкциями, испытывающими вибрационные нагрузки.

Потайная головка типа «Рожок» имеет специальную изогнутую форму, созданную специально для крепления гипсокартонных листов. Такая конструкция обеспечивает надежное прижатие гипсокартона к металлическому каркасу или деревянной обрешетке без повреждения поверхности листа, предотвращая образование трещин и сколов.

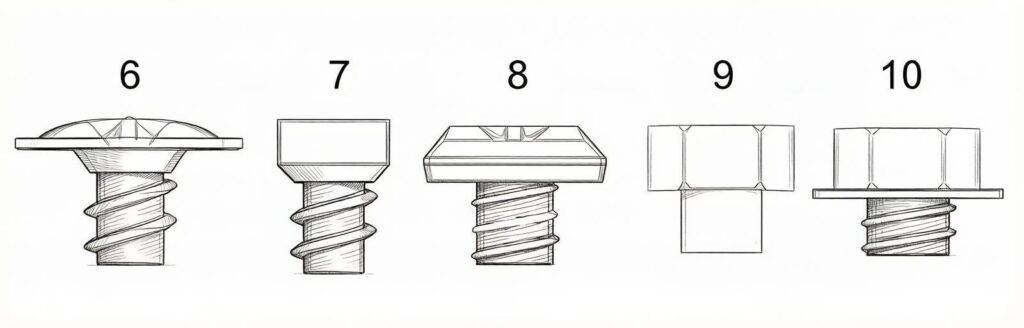

Полукруглая головка

Полукруглая головка отличается широкой несущей поверхностью, что позволяет эффективно распределять нагрузку по площади. Она применяется там, где не требуется сохранять идеально ровную поверхность закрепляемого материала — при монтаже металлических конструкций, соединении толстых листовых материалов, установке навесного оборудования.

Благодаря большой площади контакта такие шурупы отлично подходят для работы с металлическими профилями и листами, поскольку снижают вероятность продавливания материала в месте крепления.

Полукруглая головка с пресс-шайбой — это усовершенствованный вариант с увеличенной несущей поверхностью и уменьшенной высотой. Широкая шайбообразная площадка позволяет надежно фиксировать тонкие листовые материалы, предотвращая их деформацию при затяжке. Особенно эффективны такие шурупы при работе с металлическим листом толщиной до 2 мм, профнастилом, тонкими пластиковыми панелями.

Узкая цилиндрическая головка

Шурупы с узкой цилиндрической головкой имеют минимальную несущую поверхность, что позволяет полностью утапливать их в закрепляемом элементе. Это специфическое решение применяется при монтаже, где основная фиксация обеспечивается резьбой в материале основания, а головка выполняет лишь вспомогательную функцию. Часто встречается в специальных видах крепежа для тонкостенных конструкций и легких профилей.

Трапециевидная головка

Головка трапециевидной формы отличается увеличенной несущей поверхностью и наличием стопорных насечек на внутренней стороне. Такое решение значительно повышает устойчивость соединения к самопроизвольному откручиванию, что особенно важно в конструкциях, подверженных вибрационным нагрузкам. Эти шурупы применяются при сборке металлических рам, каркасов и других ответственных узлов.

Шестигранная головка

Классическая шестигранная форма является стандартизированным решением с многолетней историей. Под нее разработаны универсальные размеры ключей и специальные шестигранные насадки для электроинструмента. Шурупы с шестигранной головкой применяются в строительных конструкциях, требующих значительных усилий затяжки, а также при работе с твердыми материалами и в условиях ограниченного доступа.

Шестигранная головка позволяет передавать максимальный крутящий момент без риска срыва, что делает её предпочтительным выбором для ответственных монтажных работ с большими диаметрами крепежа.

Шестигранная головка с пресс-шайбой сохраняет все преимущества классической шестигранной формы, но дополнена увеличенной опорной поверхностью для работы с листовыми и мягкими материалами.

Головка под специальный инструмент

В отдельных случаях применяются головки, требующие специализированного инструмента. Например, для мебельного производства используются конусообразные головки с внутренним шестигранником, которые после затяжки создают абсолютно ровную поверхность, скрытую декоративными заглушками.

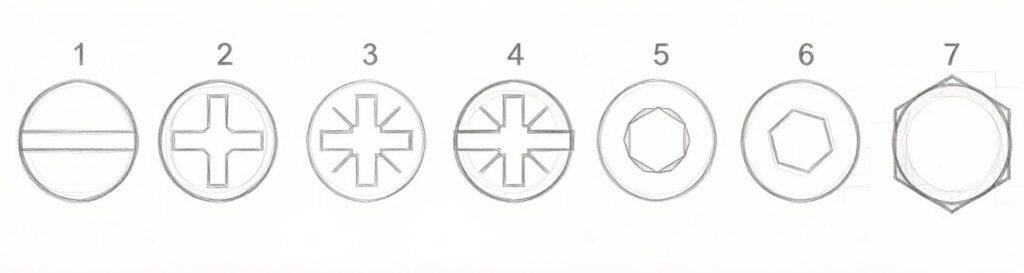

Виды шлицев

Прямой шлиц

Прямой шлиц — классическое решение, где углубление в головке проходит по всей ее ширине в виде прямой линии. Несмотря на простоту, этот тип остается актуальным для небольших шурупов и винтов, не требующих значительного крутящего момента. Однако при работе с ним требуется аккуратность, поскольку шлиц подвержен быстрому износу, а бита легко соскальзывает при значительных усилиях затяжки.

Применяется преимущественно с мелкими крепежными элементами в точных механизмах, электротехнике и мебельной фурнитуре.

Крестообразный шлиц Phillips

Шлиц Phillips (стандарт DIN — тип Н) отличается формой крестообразного углубления с заостренными углами. При закручивании бита стремится вытолкнуться из шлица, что предотвращает срыв резьбы и повреждение материала. Такая конструкция удобна для работы с электроинструментом, так как бита центрируется в шлице и обеспечивает стабильное усилие.

Phillips широко применяется в массовом производстве и строительстве, особенно с гипсокартонными и деревянными конструкциями, поскольку позволяет работать на высокой скорости без потери контроля.

Крестообразный шлиц Pozidriv

Pozidriv (стандарт DIN — тип Z) — усовершенствованная версия крестообразного шлица с дополнительными углублениями между основными лучами. Это обеспечивает более плотный контакт с инструментом, лучшее центрирование и значительно меньший износ биты. Шлиц Pozidriv позволяет передавать больший крутящий момент, что критично при работе с шурупами больших диаметров и плотными материалами.

Используется при монтаже металлоконструкций, в мебельном производстве и строительстве деревянных зданий.

Комбинированный шлиц

Шлиц, объединяющий крестообразный Pozidriv с прямым шлицем, представляет собой универсальное решение, совместимое с обоими типами инструментов. Это удобно в полевых условиях, когда под рукой может не оказаться специализированной биты. Такая конструкция дает возможность работать стандартными отвертками при ручном монтаже и специальными битами при использовании электроинструмента.

Шестиконечная звезда Torx

Шлиц Torx (звездочка) характеризуется шестилучевым профилем с закругленными гранями. Это обеспечивает максимальную передачу крутящего момента без деформации инструмента и головки. Благодаря увеличенной площади контакта риск срыва шлица сведен к минимуму, что делает Torx идеальным выбором для высоконагруженных соединений.

Шурупы со шлицем Torx применяются при сборке несущих стальных и алюминиевых конструкций, в автомобилестроении, тяжелом машиностроении и при монтаже, где требуется контролируемое усилие затяжки и высокая надежность соединения.

Внутренний шестигранник

Шлиц в форме внутреннего шестигранника стандартизирован под шестигранные ключи и биты. Такая конструкция обеспечивает отличную передачу усилия без скругления граней, однако требует точного подбора инструмента. Внутренний шестигранник часто встречается в мебельном крепеже, особенно в винтах-конфирматах, где важна эстетика соединения и возможность скрытого монтажа.

Шестигранный шлиц

Внешний шестигранный шлиц, в отличие от внутреннего, требует накидного или рожкового ключа. Это традиционное решение для мощных конструкционных соединений, где нужно приложить значительное усилие, а эстетика не имеет значения. Применяется в строительстве, металлоконструкциях и при монтаже тяжелого оборудования.

Влияние покрытия на надежность головки

Важно понимать, что защитные покрытия шурупов влияют не только на коррозионную стойкость, но и на работу с головкой. Оцинкованные покрытия, особенно электроцинкованные и горячеоцинкованные, создают дополнительные слои, которые могут незначительно изменять геометрию шлица. Это необходимо учитывать при выборе биты.

Фосфатированные шурупы имеют шероховатую поверхность, улучшающую сцепление с лакокрасочными материалами, но при работе с такими крепежными элементами требуется большее усилие и осторожность во избежание срыва шлица.

Практические рекомендации по выбору

При выборе типа головки и шлица следует учитывать материал, с которым предстоит работать:

• Для гипсокартона и мягких листовых материалов оптимальны потайные головки с крестообразным шлицем Phillips, обеспечивающие ровную поверхность и минимальные разрушения.

• Для монтажа к металлическим профилям предпочтительнее полукруглые головки с пресс-шайбой и шлицем Pozidriv для надежного прижатия и устойчивости к высокому крутящему моменту.

• Для деревянных конструкций, требующих надежной фиксации, подходят потайные усеченные головки с крестообразным шлицем Pozidriv или Torx.

• В мебельном производстве, где эстетика имеет значение, используют шурупы с потайными головками под внутренний шестигранник или крестообразный шлиц.

• Для кровельных работ и фасадных систем выбирают шурупы с шестигранной головкой и увеличенной шайбой, способные передать максимальный крутящий момент.

• В ответственных несущих конструкциях, подвергающихся вибрациям, применяют шурупы с трапециевидными головками и шлицами Torx, обеспечивающими надежную фиксацию и устойчивость к самооткручиванию.

Правильный подбор формы головки и типа шлица в совокупности с верно выбранными параметрами резьбы и длиной крепежного элемента гарантирует долговечность и надежность любого соединения, независимо от используемых материалов и условий эксплуатации.
