Стопорные кольца: обзор популярных стандартов ГОСТ и DIN

Что такое стопорные кольца?

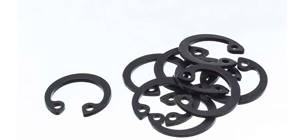

Стопорные кольца — это пружинные упорные элементы, предназначенные для фиксации деталей на валах или в отверстиях. Они предотвращают осевое смещение подшипников, шестерён, втулок и других компонентов в механизмах. Благодаря простоте установки, надёжности и компактности, стопорные кольца широко применяются в машиностроении, автомобилестроении, станкостроении и других отраслях промышленности.

Какие стандарты используются для стопорных колец?

Основными системами стандартизации стопорных колец являются российские ГОСТ и немецкие DIN. Оба стандарта регламентируют:

• геометрические размеры колец и канавок;
• допуски на изготовление;
• требования к качеству поверхности;
• механические свойства материала.

Основные стандарты ГОСТ

• ГОСТ 13942-86 — регламентирует наружные плоские эксцентрические кольца для валов диаметром от 4 до 200 мм. Предусматривает три класса точности: А, В и С.
• ГОСТ 13943-86 — устанавливает параметры внутренних эксцентрических колец для отверстий диаметром от 8 до 320 мм. Часто используются для фиксации подшипников в корпусах редукторов и насосов.

Основные стандарты DIN

• DIN 471 — наружные стопорные кольца для валов (аналог ГОСТ 13942-86).
• DIN 472 — внутренние стопорные кольца для отверстий (аналог ГОСТ 13943-86).
• DIN 7993 A и B — кольца с круглым сечением для фиксации втулок и подшипников (аналоги ГОСТ 13940-86 и ГОСТ 13941-86).
• DIN 6799 — быстросъёмные стопорные кольца для пазов цилиндрических деталей (аналог ГОСТ 11648-75).
• DIN 983 — наружные кольца с лапками, предназначенные для деталей с большой фаской.

Из каких материалов изготавливают стопорные кольца?

Выбор материала напрямую влияет на прочность, устойчивость к коррозии и срок службы изделия. Наиболее распространённые материалы:

• Пружинная сталь (например, 65Г, 60С2А) — основной материал для стандартных колец. Обладает высокой упругостью и прочностью.
• Нержавеющая сталь (AISI 304, AISI 316) — используется в агрессивных средах (химическая промышленность, пищевое оборудование, морские условия).
• Бериллиевая бронза — применяется в специальных случаях: взрывоопасные среды, где недопустимы искры.

Поверхность колец может быть покрыта цинком, фосфатом или подвергнута пассивации для дополнительной защиты от коррозии.

Как выбрать подходящий стандарт для стопорных колец?

Выбор стандарта зависит от нескольких факторов:

• География производства и поставок: в России и странах СНГ чаще используют ГОСТ, в Европе и на экспорт — DIN.
• Совместимость с оборудованием: если оборудование спроектировано под DIN-канавки, использовать ГОСТ-кольца может быть невозможно без переделки.
• Требования к точности и нагрузке: некоторые DIN-стандарты предусматривают более жёсткие допуски и улучшенные механические характеристики.

Важно: при проектировании всегда следует согласовывать стандарт кольца и размеры посадочного паза — они должны соответствовать одному и тому же нормативу.

Какие факторы влияют на выбор типа стопорного кольца?

• Тип установки: на вал (наружное) или в отверстие (внутреннее).
• Диаметр вала или отверстия.
• Осевая нагрузка: чем выше нагрузка, тем толще должно быть кольцо.
• Условия эксплуатации: температура, влажность, химическая активность среды.
• Необходимость демонтажа: для частого обслуживания предпочтительны быстросъёмные кольца (например, по DIN 6799).

Какие преимущества дают стопорные кольца по стандартам?

• Взаимозаменяемость: любое кольцо, соответствующее стандарту, подойдёт к аналогичной канавке.
• Предсказуемость характеристик: прочность, упругость и геометрия заранее известны.
• Упрощение проектирования и сборки: инженеры могут использовать готовые таблицы размеров и рекомендаций.
• Снижение риска брака: соблюдение стандартов минимизирует ошибки при монтаже.

Преимущества стопорных колец по DIN перед ГОСТ

Хотя оба стандарта обеспечивают надёжную фиксацию, кольца по DIN часто обладают рядом преимуществ:

• Более широкая номенклатура: включает специализированные типы (с лапками, круглого сечения, быстросъёмные и др.).
• Более строгие допуски: особенно в промышленных и автомобильных приложениях.
• Международная совместимость: DIN-кольца легко интегрировать в глобальные цепочки поставок.
• Лучшая документация и поддержка: подробные каталоги, CAD-модели и технические рекомендации от европейских производителей.

Однако в российских условиях ГОСТ остаётся актуальным благодаря доступности, локальному производству и совместимости с отечественным оборудованием.

Стопорные кольца — небольшие, но критически важные элементы в любом механизме. Правильный выбор стандарта (ГОСТ или DIN), типа и материала обеспечивает надёжную фиксацию, долгий срок службы и простоту обслуживания. При проектировании всегда учитывайте условия эксплуатации, нагрузки и совместимость с другими компонентами. А использование стандартизированных изделий — залог эффективности, безопасности и экономии ресурсов.
