Вертлюг для грузоподъёмных работ: выбор по нагрузке и диаметру каната/цепи

При проведении такелажных, монтажных и стропальных работ часто возникает проблема скручивания и запутывания стальных канатов, цепей и стропов. Решить её помогает простое, но незаменимое устройство — вертлюг. Давайте разберёмся, вертлюг что это такое, как его правильно выбрать по рабочей нагрузке и диаметру каната или цепи, и какие требования безопасности нужно соблюдать.

Вертлюг — что это такое?

Вертлюг что это такое с технической точки зрения? Это соединительный такелажный элемент, который имеет две независимо вращающиеся части относительно продольной оси. Простыми словами — это «вертушка», которая позволяет канату или цепи свободно раскручиваться, не передавая крутящий момент на груз и другие элементы оснастки.

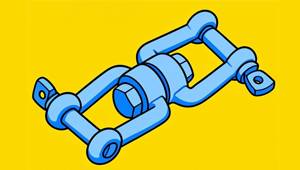

Конструктивно вертлюг состоит из двух проушин (или крюка и проушины), соединённых через подшипниковый узел или шарнир. Одна часть крепится к грузоподъёмному механизму (крюку крана, траверсе, тали), другая — к стропу, цепи или непосредственно к грузу.

В такелажной практике используются вертлюги двух основных типов:

• канатные — для соединения со стальными канатами;

• цепные — для соединения с грузовыми цепями.

Встречаются также комбинированные модели (канат-цепь) и вертлюги с крюком на одном конце.

Где применяются вертлюги в строительстве и промышленности

Вертлюги широко используются при:

• подъёме и перемещении длинномерных грузов (балок, труб, колонн, ферм) — чтобы груз не вращался вокруг вертикальной оси;

• работе с многоветвевыми стропами — для компенсации скручивания отдельных ветвей;

• оснащении полиспастов и лебёдок — для предотвращения закручивания сбегающей ветви каната;

• монтаже оборудования с вращающимися элементами;

• буксировке и перемещении грузов волоком.

Основная функция вертлюга — снятие крутящих напряжений с каната или цепи, что значительно продлевает их срок службы и повышает безопасность работ.

Выбор вертлюга по рабочей нагрузке

Самый важный параметр при выборе — рабочая нагрузка (WLL — Working Load Limit). Она указывается в килограммах или тоннах и означает максимальную массу груза, на которую рассчитан вертлюг при безопасной эксплуатации.

Коэффициент запаса прочности для вертлюгов, как и для других такелажных изделий, должен составлять не менее 5:1 (разрывная нагрузка в 5 раз выше рабочей).

Правила выбора:

1. Рабочая нагрузка вертлюга должна быть равна или превышать максимальную нагрузку на ветвь стропа или каната.

2. Если вертлюг устанавливается между стропом и крюком крана, его WLL должна быть не меньше грузоподъёмности крана при данном вылете.

3. Для цепных стропов выбирают вертлюги, маркированные под соответствующий калибр цепи.

Пример: Для подъёма груза массой 2 тонны с помощью двухветвевого стропа нагрузка на каждую ветвь может достигать 1,2–1,5 тонны (в зависимости от угла). Вертлюг должен иметь WLL не менее 2 тонн (лучше с запасом).

Выбор вертлюга по диаметру каната или цепи

Второй ключевой параметр — диаметр каната или калибр цепи, на которые рассчитан вертлюг.

• Для канатных вертлюгов в паспорте указывается диапазон диаметров стального каната (например, 8–12 мм, 12–18 мм). Канат должен свободно проходить через коуш или зажимное устройство вертлюга, но без излишнего люфта.

• Для цепных вертлюгов указывается калибр цепи (например, 8×24, 10×28). Важно, чтобы звенья цепи точно соответствовали пазам соединительных элементов.

Недопустимо использовать вертлюг, рассчитанный на меньший диаметр каната — это приведёт к перетиранию каната. Также нельзя вставлять в цепной вертлюг цепь большего калибра — она может заклинить или разрушить устройство.

Критерии безопасной эксплуатации вертлюгов

При работе с вертлюгами необходимо соблюдать следующие правила безопасности (основанные на требованиях к грузоподъёмным устройствам):

1. Наличие маркировки. На корпусе вертлюга должны быть чётко выбиты или выгравированы: товарный знак завода-изготовителя, рабочая нагрузка (WLL) в тоннах или кг, диаметр каната или калибр цепи.

2. Регулярный осмотр перед каждым использованием:

   • проверьте, свободно ли вращаются части вертлюга (без заеданий и люфта);

   • осмотрите корпус на наличие трещин, деформаций, коррозии;

   • проверьте состояние подшипникового узла (при наличии).

3. Браковка вертлюга производится при обнаружении:

   • трещин любых размеров;

   • остаточной деформации (изгиб, скручивание, разрыв резьбы);

   • износа элементов более 10% от первоначального размера;

   • заклинивания вращения или появления чрезмерного люфта;

   • отсутствия маркировки.

4. Не превышайте рабочую нагрузку. Даже кратковременная перегрузка может привести к разрушению вертлюга.

5. Избегайте резких рывков и динамических нагрузок. Вертлюги рассчитаны на плавный подъём груза.

6. Не используйте вертлюг, если он подвергся удару или падению с высоты — внутренние повреждения могут быть не видны визуально.

Примеры использования вертлюгов в строительстве

Пример 1. Подъём длинномерной балки.
Двухветвевой строп зацепляют за монтажные петли балки. В месте соединения стропа с крюком крана устанавливают вертлюг с WLL, равной массе балки (например, 5 тонн). При подъёме балка не вращается, даже если стропы слегка перекручены.

Пример 2. Монтаж колонны краном.
Колонну поднимают за две точки. Вертлюг на головном стропе позволяет колонне самостоятельно занять правильное положение без принудительного раскручивания канатов.

Пример 3. Работа с цепным стропом на лебёдке.
При наматывании цепи на барабан лебёдки возникает кручение. Вертлюг, встроенный в цепь, снимает это напряжение, предотвращая «скручивание» стропа в жгут.

А можно ли использовать строительный вертлюг для собаки?

Часто владельцы собак ищут в интернете «вертлюг для собаки» — имея в виду вращающийся карабин для поводка или шлейки. Такелажный вертлюг, описанный выше, для этой цели категорически не подходит. Почему?

• Слишком большая масса. Грузовые вертлюги весят от сотен граммов до килограммов. Для собаки это неподъёмная тяжесть.

• Опасные зазоры и механизмы. У такелажного вертлюга есть движущиеся части, которые могут прищемить шерсть, кожу или лапу собаки.

• Отсутствие защиты от случайного открытия. Грузовые вертлюги не имеют предохранительных защёлок, которые нужны при работе с животным.

• Несоразмерная нагрузка. Рабочая нагрузка даже самого маленького такелажного вертлюга (например, на канат 4–6 мм) составляет 200–500 кг — это избыточно для собаки. Но главное — при малых нагрузках вертлюг может не вращаться свободно.

Что же использовать вместо этого? Для собак выпускаются специальные поводковые вертлюги-карабины из лёгких сплавов или пластика, с надёжной защёлкой и малым весом (10–30 граммов). Они предназначены для нагрузок 30–100 кг (в зависимости от породы). Для крупных пород (немецкая овчарка, лабрадор, ротвейлер) подойдёт усиленный вертлюг-карабин с нагрузкой до 150–200 кг. Для собак-тяжеловозов (кавказская овчарка, сенбернар) лучше использовать такелажный малый вертлюг на канат 4 мм с рабочей нагрузкой 200–300 кг, но обязательно с защитным чехлом и дополнительной фиксацией, а также с обязательной консультацией кинолога — такие собаки требуют специальной амуниции.

Вывод: строительный вертлюг для обычных прогулок с собакой не годится. Для охотничьих, служебных и ездовых собак могут применяться специальные вертлюги из такелажной серии, но только малых типоразмеров (до 4 мм канат) и с дополнительной защитой.

Вертлюг — это незаменимый элемент такелажной оснастки, который предотвращает скручивание канатов и цепей, обеспечивая безопасность и долговечность грузоподъёмных работ. Вертлюг что это такое — мы разобрали: это вращающееся соединительное устройство с двумя проушинами или крюками.

При выборе вертлюга всегда ориентируйтесь на рабочую нагрузку (WLL), которая должна быть не ниже нагрузки на элемент оснастки, и на соответствие диаметру каната или калибру цепи. Регулярно осматривайте вертлюги и бракуйте при малейших дефектах. И помните: для собак нужны специальные лёгкие вертлюги, а не строительные грузовые.
