Руководство по дюймовым резьбам UNC и UNF

Унифицированная резьба (Unified Thread Standard) была разработана в 1948 году США, Канадой и Великобританией для стандартизации крепежа. Ее профиль аналогичен метрической резьбе – угол при вершине 60 градусов (в отличие от дюймовой трубной резьбы с углом 55°). Однако все размеры задаются в дюймах, а шаг измеряется не в миллиметрах, а количеством витков на один дюйм (threads per inch, TPI).

Существует несколько серий унифицированной резьбы:

• UNC (Unified Coarse) – унифицированная крупная резьба.
• UNF (Unified Fine) – унифицированная мелкая резьба.
• UNEF (Unified Extra Fine) – особо мелкая резьба (применяется реже).
• UNS (Unified Special) – специальная резьба с нестандартными параметрами.

Для подавляющего большинства крепежных изделий (болтов, шпилек, гаек) используются UNC и UNF. Выбор между крупным и мелким шагом зависит от требований к прочности, вибронагрузок и толщины соединяемых деталей.

Как читать обозначение дюймовой резьбы

Обозначение унифицированной резьбы имеет строгий формат. Пример: 1/4-20 UNC-2A

Разберем по элементам:

• 1/4 – номинальный диаметр в дюймах. Здесь 1/4 дюйма = 0,250 дюйма = 6,35 мм. Диаметры могут быть дробными (1/4, 5/16, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1-1/8 и т.д.) или целыми (например, 1 дюйм).
• 20 – количество витков на один дюйм (TPI). Чем больше число, тем мельче шаг. Для 1/4 дюйма UNC дает 20 TPI, UNF – 28 TPI.
• UNC – серия резьбы (крупная).
• 2 – класс точности. Для наружной резьбы (болта) классы: 1A (самый грубый), 2A (нормальный), 3A (прецизионный). Для внутренней (гайки): 1B, 2B, 3B.
• A – обозначение наружной резьбы (bolt thread). B – внутренней (nut thread).

Если обозначение содержит только диаметр и TPI без букв A/B, обычно подразумевается класс 2A или 2B – наиболее распространенный.

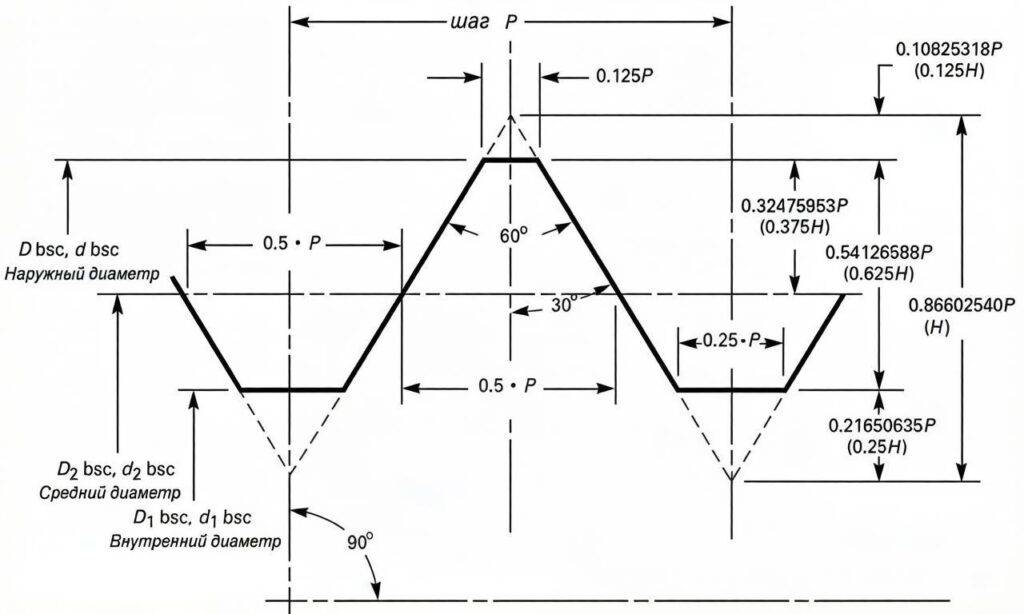

Таблица основных размеров UNC (крупная резьба)

Приводим наиболее востребованные диаметры с указанием шага в миллиметрах и TPI. Перевод TPI в миллиметры: шаг (мм) = 25,4 / TPI.

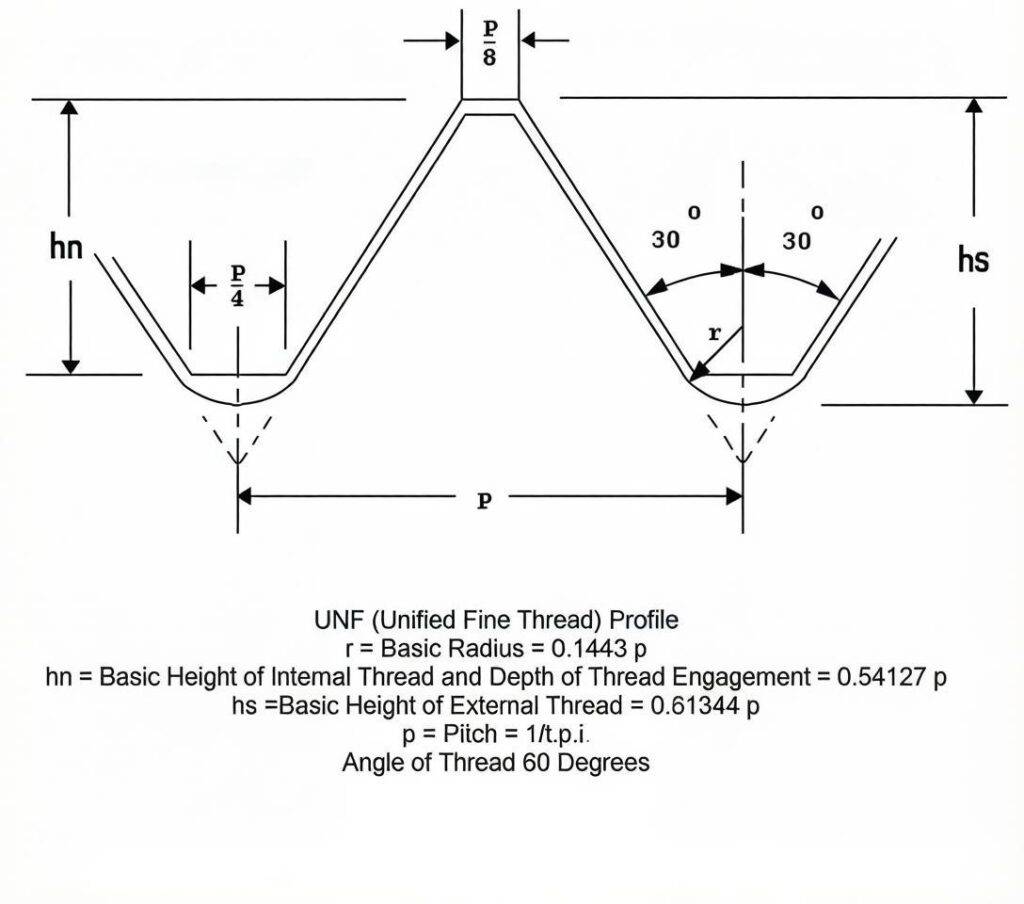

Таблица основных размеров UNF (мелкая резьба)

Для тех же номинальных диаметров UNF имеет большее число витков на дюйм, то есть меньший шаг.

Отличия UNC и UNF: что выбрать?

Крупная резьба UNC имеет более глубокий и широкий шаг. Ее преимущества:

• Меньшая вероятность срыва при многократных сборках-разборках.
• Лучшая устойчивость к загрязнениям (грязь, ржавчина, краска не забиваются в резьбу).
• Быстрый монтаж благодаря меньшему числу оборотов.
• Предпочтительна для мягких материалов (алюминий, чугун, пластик).

Мелкая резьба UNF отличается большим числом витков на единицу длины. Ее преимущества:

• Большая площадь контакта витков, что дает более высокую прочность на срез и растяжение.
• Меньший угол подъема винтовой линии – резьба самотормозящаяся, лучше держит вибрационные нагрузки.
• Тонкая настройка усилия затяжки.
• Меньшая глубина резьбы позволяет использовать более тонкостенные гайки и детали.

Типичное правило: для общего машиностроения и строительства выбирают UNC. Для авиации, автомобилестроения и точного приборостроения – UNF. В спецификациях американского крепежа болты и шпильки с диаметром до 1 дюйма чаще всего имеют UNC, если не указано иное.

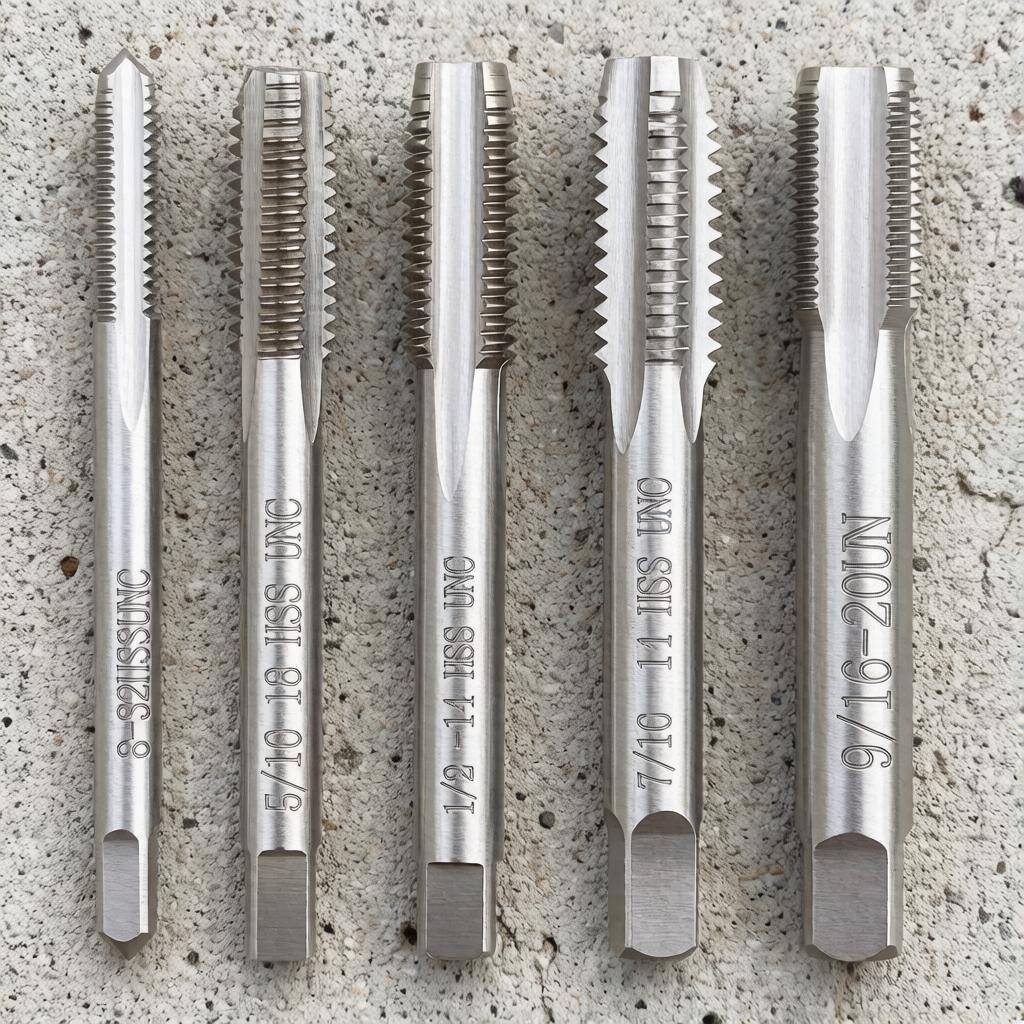

Как подобрать сверло под резьбу UNC/UNF

При нарезании дюймовой резьбы метчиком необходимо сверлить отверстие диаметром, равным внутреннему диаметру резьбы. Для приблизительного расчета можно использовать формулу: внутренний диаметр ≈ наружный диаметр минус шаг. Более точно – по справочным таблицам.

Например, для резьбы 3/8-16 UNC (наружный диаметр 9,525 мм, шаг 1,588 мм) внутренний диаметр составляет около 7,9 мм. Для 3/8-24 UNF (шаг 1,058 мм) внутренний диаметр ≈ 8,5 мм. Рекомендуется всегда сверять таблицы рекомендуемых сверл (например, по стандарту ANSI/ASME B1.1).

Маркировка дюймового крепежа

На головке болта или на торце шпильки производитель наносит маркировку, которая включает:

• Клеймо завода-изготовителя.
• Обозначение класса прочности (например, для болтов из легированной стали – символы B7, B8, L7 и т.д.).
• Иногда – указание на резьбу (UNC или UNF), но чаще это понятно из контекста.

Если на крепеже нет маркировки резьбы, ее можно определить шагомером (резьбомером для дюймовых резьб) или подсчитав количество витков на дюйм с помощью линейки. Для этого накручивают гайку или прикладывают резьбовой калибр.

Частые ошибки при работе с дюймовыми резьбами

1. Путаница с шагом. Например, резьба 1/2-13 UNC и 1/2-20 UNF имеют одинаковый наружный диаметр, но разный шаг. Попытка навернуть гайку UNF на болт UNC приводит к заклиниванию через 2-3 оборота и повреждению резьбы.
2. Использование метрических крепежных элементов в дюймовых отверстиях. Болт М8 (шаг 1,25 мм) внешне похож на 5/16-18 UNC (шаг 1,41 мм), но они невзаимозаменяемы. Результат – ослабленное соединение или срыв резьбы.
3. Неправильный перевод диаметров. Многие ошибочно считают, что 1/2 дюйма – это 12,7 мм, и пытаются использовать сверло 12,5 мм под резьбу 1/2-13, тогда как нужно сверло ≈ 11 мм.
4. Игнорирование классов точности. Для ответственных соединений (гидравлика, высокое давление) класс 2B может оказаться недостаточным; требуется 3B с более жесткими допусками.

Практические советы по заказу и использованию

При заказе дюймового крепежа всегда указывайте полное обозначение, включая серию резьбы (UNC или UNF) и класс точности. Например: «Болт с шестигранной головкой, резьба 5/8-11 UNC-2A, длина 2 дюйма, материал A193 B7».

Если вам необходимо изготовить ответную деталь с внутренней резьбой, не пытайтесь пересчитать параметры «на глаз». Используйте официальные таблицы из стандарта ANSI B1.1 или проверенные справочники. Приобретайте метчики и плашки с маркировкой UNC или UNF – они не взаимозаменяемы с метрическими.

Для контроля уже имеющейся резьбы используйте дюймовый резьбомер (набор лекал с зубьями под 60° и разным TPI). Если резьба сильно изношена или повреждена, рекомендуется рассверлить отверстие и поставить резьбовую вставку (спиральную втулку) по стандарту UNC/UNF.

Заключение

Дюймовые резьбы UNC (крупная) и UNF (мелкая) – это не архаизм, а полноценная современная система, широко применяемая в оборудовании ASME и ANSI. Понимание их обозначений, размерных таблиц и отличий позволяет безошибочно подбирать крепеж, сверла, метчики и гаечные ключи. Освоив данное руководство, специалист сможет уверенно работать с американскими стандартами, избегая дорогостоящих ошибок при заказе и монтаже. При возникновении сомнений всегда обращайтесь к официальному стандарту ANSI/ASME B1.1-2019 (или более позднему изданию), где приведены все допуски и предельные отклонения. Однако знание базовых принципов, изложенных в этой статье, уже делает работу с дюймовым крепежом понятной и предсказуемой.
