Рым-болты и рым-гайки как грузовые точки: конструкция по DIN 580/582, материал (сталь 20), маркировка

При проведении такелажных, монтажных и погрузочно-разгрузочных работ часто возникает задача: где закрепить строп, трос или цепь, чтобы безопасно поднять и переместить тяжёлую деталь, станок или конструкцию. Именно для этого служат специальные грузовые точки — рым-болты и рым-гайки. Если вы хотите организовать надёжное и безопасное крепление, важно понимать их конструкцию, стандарты и, что самое главное, знать ключевые характеристики, такие как рым гайка м10 нагрузка и рым гайка размеры.

Рым гайка — что это?

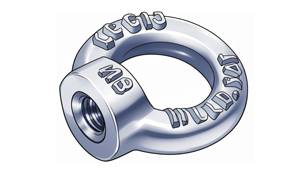

Чтобы ответить на вопрос «рым гайка что это», достаточно один раз взглянуть на это изделие: оно представляет собой гайку с массивным кольцом (проушиной) в верхней части. Эта конструкция позволяет быстро и надёжно закрепить грузоподъёмное приспособление — крюк, строп, карабин или трос.

Рым-гайка (DIN 582) и рым-болт (DIN 580) — это два взаимозаменяемых вида грузовых точек. В чём их различие?

• Рым-гайка не имеет собственного стержня. Вместо этого она накручивается на имеющуюся шпильку или резьбовой хвостовик, вмонтированный в груз.

• Рым-болт представляет собой единое целое: кольцо и резьбовой стержень для вкручивания в корпус детали.

Оба варианта широко применяются в машиностроении, станкостроении, строительстве и на производстве. Благодаря стандартизации вы всегда можете подобрать нужный размер и, при необходимости, купить рым гайку под конкретную задачу.

Конструкция по DIN 582 и DIN 580

Немецкие стандарты DIN 582 (для рым-гаек) и DIN 580 (для рым-болтов) приняты в России в качестве основных. Ключевая особенность конструкции: плоскость кольца расположена строго перпендикулярно оси резьбы. Это не случайно: такая геометрия позволяет легко закручивать гайку или болт без использования гаечного ключа — достаточно вставить в кольцо любой подходящий стержень и использовать его как рычаг.

Технические требования этих стандартов чрезвычайно высоки, ведь речь идёт о безопасности людей. Например, din 582 рым гайка изготавливается исключительно методом горячей ковки. Ковка, в отличие от литья или механической обработки, обеспечивает целостную структуру металла без внутренних раковин и микротрещин. После ковки изделие проходит механическую обработку и термическую обработку (закалку с отпуском) для придания заданной прочности.

Одно из главных требований стандарта: запас прочности должен составлять не менее 5:1. Это означает, что рым-гайка выдерживает нагрузку, в пять раз превышающую её паспортную рабочую нагрузку, что гарантирует многократный запас надёжности.

Материал — сталь 20

Для изготовления рым-болтов и рым-гаек используется высококачественная углеродистая сталь. В технической документации наиболее часто упоминается сталь марки C15E — это европейский аналог отечественной стали 20.

Почему выбрана именно эта марка? Сталь 20 обладает оптимальным сочетанием характеристик:

• Высокая пластичность — изделие не ломается хрупко при ударных и вибрационных нагрузках.

• Хорошая свариваемость и обрабатываемость.

• Стабильность свойств после термической обработки (нормализация, улучшение).

Для работы в агрессивных средах или на открытом воздухе рым-гайки и рым-болты выпускаются с гальваническим цинкованием, а также из нержавеющей стали марок А2 и А4.

Маркировка грузовых точек

Каждое сертифицированное изделие несёт на себе обязательную маркировку. Что на неё наносится?

1. Товарный знак или клеймо завода-изготовителя — идентифицирует производителя.

2. Номинальный диаметр резьбы (например, М10, М16, М30) — ключевой параметр при подборе.

3. Рабочая нагрузка (WLL) — максимально допустимая масса груза в килограммах или тоннах.

4. Стандарт изготовления — DIN 582 или DIN 580.

5. Для импортной продукции — знак «CE», подтверждающий соответствие директивам ЕС.

Эта маркировка — ваш главный ориентир при выборе и контроле состояния грузовой точки. Никогда не используйте рым-гайку или рым-болт без читаемой маркировки!

Рым гайка размеры и нагрузка: ключевой параметр при подборе

При выборе грузовой точки необходимо учитывать два взаимосвязанных параметра: размер резьбы и максимальную рабочую нагрузку. Ниже приведены значения для наиболее востребованных типоразмеров по DIN 582.

Таблица составлена по данным из стандарта DIN 582

Рым гайка М10 нагрузка: разбор на примере

Возьмём конкретный пример — наиболее ходовой типоразмер М10. Знание рым гайка м10 нагрузка критически важно при подборе оснастки.

Рым гайка М10 нагрузка составляет:

• 230 кг (0,23 т) — при приложении усилия строго вдоль оси.

• 170 кг — при приложении усилия под углом 45° в плоскости кольца.

Это означает, что данную рым-гайку можно использовать для подъёма груза массой до 230 кг при условии, что усилие идёт строго вертикально. Если же строп или трос крепится под углом, допустимую нагрузку следует снижать.

Важно отметить, что у рым-болтов DIN 580 аналогичного типоразмера (М10) рым гайка размеры по кольцу (наружный диаметр 45 мм) и рым гайка м10 нагрузка (230 кг) полностью совпадают с рым-гайкой. Однако у рым-болта есть дополнительный параметр — длина резьбового стержня, которая варьируется в зависимости от типоразмера.

Рым-болты и рым-гайки DIN 582/580 — это не просто крепёжные изделия, а ключевые элементы безопасности при такелажных работах. Их конструкция, материал (сталь 20 / C15E) и строгая маркировка обеспечивают надёжную и долговечную эксплуатацию при соблюдении главного правила: никогда не превышайте допустимую рабочую нагрузку.

Если перед вами стоит задача организовать безопасные грузовые точки, вы всегда можете купить рым гайку или рым-болт под конкретную задачу. Главное — правильно рассчитать требуемую грузоподъёмность, учесть направление усилия и регулярно осматривать изделия на предмет повреждений.
