Надёжность любого соединения – от бытовой мебели до железнодорожных путей – напрямую зависит от правильного выбора крепежа. Но как среди тысяч болтов, винтов и гаек найти тот, который выдержит расчётную нагрузку и прослужит десятилетия? Ответ кроется в технических требованиях к метизам, главный показатель среди которых – класс прочности. Разберёмся, что означают цифры 4.8, 5.8, 8.8 и 10.9, из каких сталей их делают, какие покрытия продлевают жизнь крепежу и как контролируют качество.

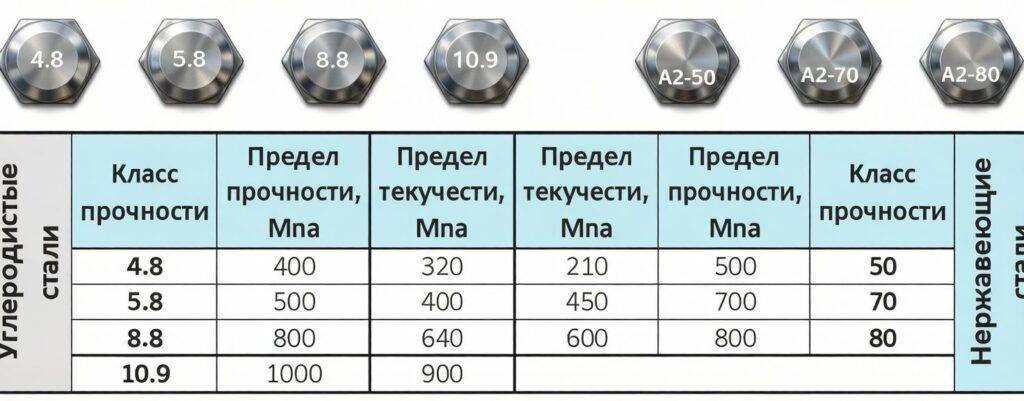

Классы прочности: расшифровка и области применения

Класс прочности – это маркировка, которая указывается на головке болта или винта и состоит из двух чисел, разделённых точкой. Первое число, умноженное на 100, даёт предел прочности на разрыв в мегапаскалях (МПа). Второе, делённое на 10, – отношение предела текучести к пределу прочности (в процентах). Перемножив оба числа на 10, получаем предел текучести в МПа.

• Класс 4.8 – самый распространённый для общестроительного крепежа. Предел прочности ≈ 400 МПа, предел текучести ≈ 320 МПа. Применяется в малонагруженных соединениях: мебель, элементы интерьера, временные конструкции.

• Класс 5.8 – прочность 500 МПа, текучесть 400 МПа. Используется в машиностроении, сельхозтехнике, для крепления оборудования.

• Класс 8.8 – высокопрочный крепёж (800 МПа на разрыв, 640 МПа на текучесть). Болты и винты этого класса востребованы в автомобилестроении, станкостроении, мостовых конструкциях, там, где требуются надёжность и вибростойкость.

• Класс 10.9 – один из самых прочных серийных классов (1000/900 МПа). Применяется для ответственных узлов в тяжёлом машиностроении, горной технике, железнодорожном транспорте, ветроэнергетике.

Важно помнить: гайка должна соответствовать болту по классу прочности (не ниже). Для класса 8.8 и выше используют гайки с маркировкой 8 или 10.

Марки стали для разных классов прочности

Прочностные характеристики достигаются не только химическим составом, но и термической обработкой (закалка + отпуск). Рассмотрим основные марки стали, применяемые для производства крепежа.

• 10кп и 20кп – кипящие низкоуглеродистые стали. Идут на крепёж классов 4.8 и 5.8. Они хорошо деформируются при холодной высадке, не требуют термоупрочнения, но имеют ограниченную прочность.

• 20Г2Р – низколегированная сталь с марганцем и бором. После закалки и отпуска обеспечивает класс 8.8 и даже 10.9 при оптимальном сечении. Отличается хорошей прокаливаемостью.

• 35, 40Х – среднеуглеродистые и легированные стали для высокопрочного крепежа (8.8, 10.9). Требуют строгого соблюдения режимов термообработки.

• 10пс – полуспокойная сталь, аналог 10кп, используется для гаек и болтов невысоких классов прочности (4.8–5.8).

Для классов 10.9 и выше (вплоть до 12.9) применяют легированные стали с добавками хрома, молибдена, ванадия (например, 40Х, 38ХА, 30ХГСА).

Защитно-декоративные покрытия: цинкование и фосфатирование

Даже самый прочный болт без защиты быстро разрушится в агрессивной среде. Наиболее популярные виды покрытий:

• Гальваническое цинкование – нанесение цинка в электролите толщиной от 6 мкм. После цинкования проводят пассивацию – создание защитной плёнки. Варианты пассивации:
  Бесцветная (прозрачная) – базовый уровень антикоррозионной защиты, сохраняет металлический блеск.
  Голубая (синяя) – улучшенная защита, часто используется для автомобильного крепежа.
  Радужная (жёлто-зелёная) – максимальная среди гальванических покрытий коррозионная стойкость (до 120 часов в солевом тумане).

• Фосфатное покрытие – создаётся химическим фосфатированием. Даёт матовую тёмно-серую поверхность. Защита умеренная, но покрытие хорошо удерживает смазку и не изменяет размеры резьбы. Часто применяется для крепежа, работающего под маслом.

По требованию заказчика возможно также нанесение комбинированных покрытий (цинк + фосфат) или использование более современных вариантов – цинк-ламельных (шерардизация), горячего цинкования.

Контроль качества: от сырья до упаковки

Полный цикл производства крепежа требует многоступенчатого контроля. Технически оснащённые лаборатории проводят три основных вида испытаний:

1. Механические испытания – проверка на разрыв (определение предела прочности и текучести), измерение твёрдости по Роквеллу или Бринеллю, испытания на ударный изгиб. Для высокопрочных болтов обязателен контроль затяжки моментом.

2. Химический анализ – спектрометрия или классический метод для определения процентного содержания углерода, марганца, кремния, серы, фосфора и легирующих элементов. Даже небольшое отклонение от рецептуры снижает прочность.

3. Металлографические исследования – изучение микроструктуры на шлифах. Позволяет выявить недопустимые дефекты: пережог, неполную закалку, обезуглероживание поверхности. Для ответственного крепежа (класс 8.8 и выше) металлография обязательна.

Кроме того, контролируются геометрические параметры (шаг резьбы, угол профиля, поля допусков), наличие трещин и заусенцев, качество покрытия (толщина, адгезия, пористость).

Сертификация и соответствие стандартам

Качественный крепёж должен иметь документальное подтверждение. В России и на пространстве СНГ признаны сертификаты, выданные:

• Регистром сертификации на Федеральном железнодорожном транспорте (РС ФЖТ) – обязателен для крепежа, используемого в железнодорожной инфраструктуре.

• Органом по сертификации металлопродукции Ассоциации СКС (г. Магнитогорск) – один из ведущих центров, аккредитованных для подтверждения соответствия метизов.

По желанию заказчика продукция может поставляться по требованиям международных стандартов:

• DIN (Deutsches Institut für Normung) – немецкие стандарты, наиболее распространённые в Европе. Например, DIN 931, DIN 933 для болтов с шестигранной головкой.

• EN (EuroNorm) – общеевропейские нормы. Большинство DIN постепенно заменяются на EN ISO.

• ISO (International Organization for Standardization) – универсальные мировые стандарты. Крепёж по ISO взаимозаменяем с продукцией из большинства стран.

Соответствие стандарту означает не только совпадение размеров, но и одинаковые требования к прочности, материалам, полям допусков резьбы (например, 6g для наружной, 6H для внутренней).

Практические рекомендации

• Для обычных условий среды (сухие помещения) достаточно крепежа класса 4.8–5.8 с цинковым покрытием (бесцветная пассивация).

• Для влажных фасадов, автомобильных узлов, морского транспорта нужен класс 8.8 или 10.9 с радужным цинком или более стойким покрытием.

• В химически агрессивных средах лучше использовать нержавеющий крепёж (A2, A4), но если стоит задача «обычная сталь + покрытие» – фосфатирование с последующей пропиткой маслом.

• Обязательно требуйте у поставщика протоколы испытаний и сертификаты соответствия. Особенно для ответственных узлов.

• Помните: экономия на классе прочности и покрытии может привести к разрушению соединения, аварии и дорогостоящему ремонту.

Заключение

Понимание технических требований к крепежу – залог безопасности и долговечности любой конструкции. Классы прочности от 4.8 до 10.9, правильный выбор стали, защитное покрытие, многоступенчатый контроль и сертификация по российским или международным стандартам позволяют подобрать оптимальное решение для каждой задачи. Инвестируя в качественные метизы сегодня, вы предотвращаете проблемы завтра.
