Шпильки для химических анкеров: на что обратить внимание

Каждый, кто сталкивался с ремонтом или строительством, знает: от качества крепежа зависит не только удобство работы, но и безопасность всей конструкции. В последние годы на смену простым стальным шпилькам, которые нарезали прямо на площадке, пришли специальные изделия с защитным покрытием. Они поставляются в комплекте с химическими анкерами и вызывают больше доверия. Однако и здесь встречаются подводные камни, способные свести на нет все преимущества дорогого анкера. Один из самых тревожных сигналов — ситуация, когда гайка на шпильке проворачивается, не позволяя достичь требуемого момента затяжки. Это не досадная мелочь, а признак серьёзного несоответствия.

На что обратить внимание при выборе шпилек

Первое, что бросается в глаза при осмотре некондиционной шпильки, — нестандартная форма резьбы. Вместо полноценного профиля с углом 60 градусов, заданного государственными стандартами, можно увидеть срезанные, заниженные витки. Такая геометрия получается не случайно: для её накатки используют пруток меньшего диаметра, экономя металл и снижая себестоимость. Внешне изделие может выглядеть похоже, но его несущая способность резко падает.

Второй важный момент — прочностные характеристики. Класс прочности указывает, какую нагрузку способна выдержать шпилька без разрушения. Например, для распространённого диаметра М10 минимальная разрушающая нагрузка при классе 5.8 составляет 30,2 кН. Если фактическая прочность оказывается почти на 20 % ниже нормы, конструкция перестаёт быть надёжной. Испытания показывают: шпильки с изменённой резьбой разрушаются при нагрузках, значительно уступающих расчётным.

Третье, о чём часто забывают, — коррозионная стойкость и совместимость покрытий. Сейчас для защиты от ржавчины широко применяют горячее или термодиффузионное цинкование. Покрытие увеличивает наружный диаметр резьбы и уменьшает внутренний диаметр гайки. Если шпилька и гайка изготовлены по одним стандартам, но без учёта толщины слоя цинка, их просто невозможно будет скрутить. Добросовестные производители сразу закладывают эти допуски в производственный процесс. В противном случае монтажники на объекте сталкиваются с невозможностью сборки или, что ещё хуже, с разрушением резьбы при попытке затяжки.

К чему приводит пренебрежение этими требованиями

Представьте, что вы закрепили кронштейн на фасаде здания при помощи химического анкера и некондиционной шпильки. При попытке затянуть гайку до требуемого момента происходит срыв резьбы. Соединение уже не держит проектную нагрузку. Даже если видимого срыва не случилось, но момент затяжки не был достигнут, остаётся риск постепенного ослабления узла под действием ветра, вибрации и перепадов температур.

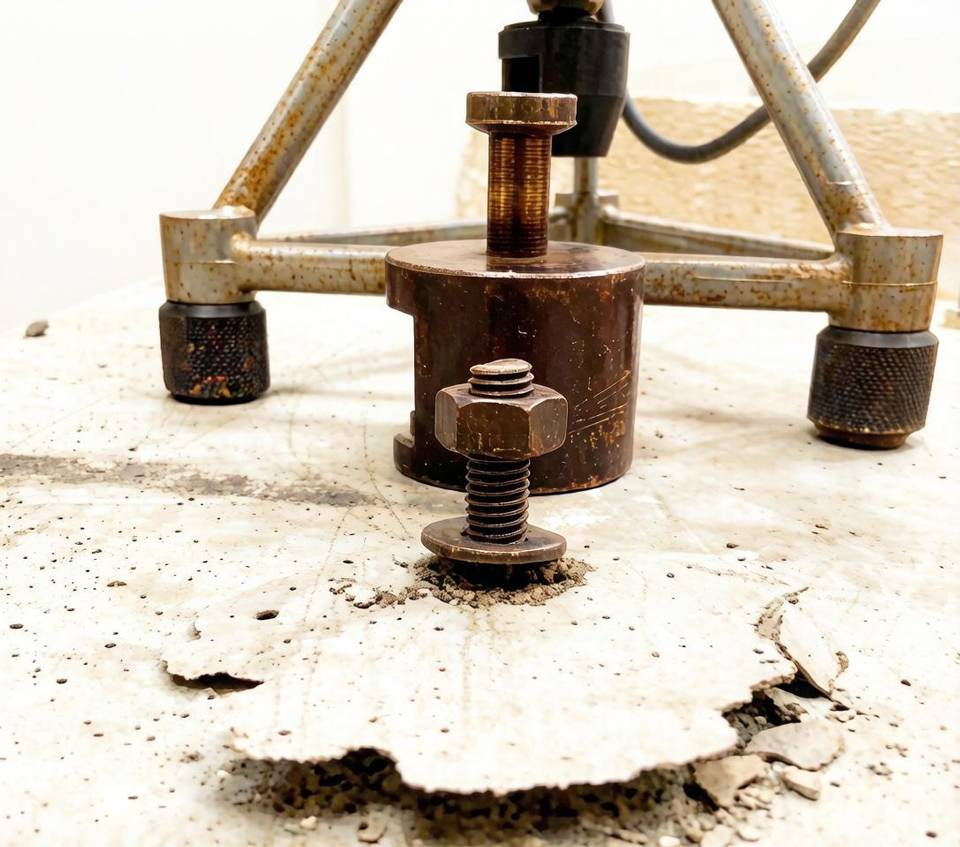

Лабораторные сравнительные испытания натурных анкерных креплений дают красноречивую картину. В бетонном основании устанавливали химические анкеры со шпильками одного диаметра и глубины заделки. В первой группе использовались стандартные шпильки с правильной геометрией резьбы и совместимыми гайками. Их средняя разрушающая нагрузка составила около 38 кН, а характер разрушения был предсказуемым: либо по бетону и химическому составу, либо по стали шпильки. Во второй группе применялись шпильки с нестандартной резьбой. Разрушение произошло при нагрузке примерно в два раза меньшей — около 20 кН, причём во всех случаях — по телу шпильки. Третья группа, где на нестандартную шпильку накручивали обычную оцинкованную гайку, показала наихудший результат — средняя разрушающая нагрузка упала ниже 14 кН, а соединение разрушалось из-за смятия резьбы. При этом расчётные допустимые нагрузки снизились с 10,8 кН до 3,9 кН, то есть почти в три раза.

Эти цифры означают, что конструкция, спроектированная с запасом прочности, при замене шпильки на несоответствующую становится аварийно опасной. В реальных условиях внешняя нагрузка может превысить ослабленную несущую способность, и крепление вырвет из стены или колонны. Последствия очевидны: падение навесного оборудования, обрушение облицовки, разрушение навесных фасадов.

Что можно порекомендовать

Проверяйте геометрию резьбы. Качественная метрическая резьба имеет чёткий V-образный профиль с углом 60 градусов. Если витки выглядят срезанными, плоскими или мелкими, от такого крепежа лучше отказаться.
Требуйте подтверждения класса прочности. Убедитесь, что шпильки прошли испытания на разрыв, и результаты соответствуют заявленному классу (например, 5.8 или 8.8). Сертификат или протокол испытаний должен быть предоставлен по запросу.
Обращайте внимание на совместимость покрытий. Если шпилька имеет термодиффузионное или горячее цинковое покрытие, то и гайка должна быть спроектирована с учётом увеличенного диаметра. Специализированные гайки, изготовленные с компенсацией зазора на толщину слоя цинка, позволяют избежать проблем при свинчивании и гарантируют равномерное зацепление витков.
Остерегайтесь откровенно дешёвых изделий. Экономия на крепеже обманчива. Снижение цены часто достигается за счёт уменьшения сечения, нестандартного профиля резьбы или тонкого покрытия, которое быстро разрушится, открывая доступ коррозии.
Контролируйте момент затяжки. Если при монтаже гайка проворачивается, не достигая проектного усилия, остановитесь и замените крепёжный элемент. Дальнейшая эксплуатация такого узла недопустима.

Помните: шпилька — это не просто стержень с витками. Это ответственный элемент, от которого зависят жизни и здоровье людей. Доверяйте только проверенной продукции, соответствие которой подтверждено не только документально, но и вашим собственным визуальным осмотром. Внимание к резьбе, прочности и покрытиям — это не придирчивость, а базовая культура безопасности на производстве и в строительстве.

Автор: Яковлев Дмитрий Даниилович, специалист по техническому контролю качества продукции
