Клёпка холодная

Неразъёмные соединения заклёпками диаметром 2,6…8,0 мм – от подготовки сборки до контроля качества


Введение

Холодная клёпка – один из наиболее надёжных и технологичных способов создания неразъёмных соединений в авиастроении, машиностроении и строительстве. Метод основан на пластическом деформировании стержня заклёпки без предварительного нагрева, что позволяет сохранить структуру материала и обеспечить высокую точность геометрии узла. В данном руководстве мы рассмотрим все ключевые этапы процесса: от подготовки поверхностей и сверления отверстий до образования замыкающих головок и контроля качества. Особое внимание уделено типичным ошибкам и способам их исправления, а также современным требованиям безопасности.


1. Подготовка сборки – основа качественного соединения

Прежде чем приступить к сверлению и клёпке, необходимо обеспечить плотное прилегание соединяемых элементов. Зазоры между деталями недопустимы – они приводят к неравномерному распределению нагрузки и преждевременному разрушению соединения.

Средства временного крепления

Для фиксации пакета используются:

  • Пружинные или винтовые фиксаторы – при толщине пакета до 4,0 мм.
  • Технологические болты – при толщине пакета свыше 4,0 мм. Под гайки и головки болтов обязательно устанавливаются неметаллические или легкосплавные шайбы, чтобы не повредить поверхность деталей.

Шаг установки фиксаторов

  • На плоских поверхностях или с малой кривизной – не более 500 мм.
  • На участках сложной формы (двойная кривизна, переходы) – не более 300 мм.

Последовательность действий

Сверление отверстий и установка заклёпок выполняется от центра к краям – это предотвращает коробление и позволяет равномерно распределить напряжения. Схема обхода обычно задаётся конструкторской документацией и может варьироваться в зависимости от формы узла.


2. Сверление отверстий – точность превыше всего

Качество будущего соединения на 80% определяется правильностью выполнения отверстий. Основные требования:

Диаметр отверстия

Номинальный диаметр отверстия должен быть на 0,1 мм больше диаметра заклёпки. Для заклёпок 6,0; 7,0 и 8,0 мм при работе по верхнему пределу допуска разрешается использовать свёрла диаметром 6,2; 7,2; 8,2 мм соответственно.

Допустимые отклонения

  • Для заклёпок до 4,0 мм – +0,10 мм.
  • Для заклёпок 4,0…5,0 мм – +0,12 мм.
  • Для заклёпок 6,0…8,0 мм – +0,15 мм.

Перпендикулярность оси отверстия

Ось отверстия должна быть строго перпендикулярна поверхности пакета. Контроль осуществляется с помощью специальной калибр-пробки: зазор между буртиком пробки и поверхностью не должен превышать значений, указанных в таблице:

Диаметр заклёпки, мм 2,6 3,0 3,5 4,0 4,5 5,0 6,0 7,0 8,0
Допустимый зазор, мм 0,10 0,10 0,15 0,15 0,20 0,20 0,25 0,25 0,25

Шероховатость поверхности отверстий

Требования к шероховатости зависят от материала и толщины пакета. В общем случае для алюминиевых сплавов и коррозионностойких сталей допускается Rz 40, а для высокопрочных сталей и титана – Rz 20 или Rz 2,5 (при развёртывании).

Способы сверления

  • Машинный способ – выполняется за один проход с обязательным сжатием пакета.
  • Ручным механизированным инструментом – допускается в несколько переходов (предварительное, промежуточное, окончательное). При последнем переходе разница диаметров не должна превышать 2 мм.

Важное правило: сверление всегда ведётся со стороны более жёсткого элемента пакета, а рассверливание – с противоположной. Это снижает риск увода сверла и образования заусенцев.

Инструмент и режимы резания

Для лёгких сплавов применяются свёрла по ГОСТ 19543–19548, для труднообрабатываемых материалов – по ГОСТ 20694–20698. Рекомендуемые геометрические параметры:

Материал Угол при вершине 2φ, ° Передний угол γ, ° Задний угол α, °
Алюминиевые сплавы 118 без фаски 6–8
Коррозионностойкие стали 110–115 5–10 12–14
Высокопрочные стали 125–130 0–5 12–14
Титановые сплавы 130–135 5–12 12–14

Подача для ручного инструмента не должна превышать 0,03–0,08 мм/об, а осевое усилие – 200 Н (20 кгс).

Удаление заусенцев

Заусенцы, образующиеся на выходе сверла, удаляются зенковкой с углом 120° и упором-ограничителем. Глубина фаски – не более 0,2 мм. В труднодоступных местах (или между деталями, которые не разбираются) заусенцы допускается не удалять, если это оговорено в конструкторской документации.


3. Образование гнёзд под потайные головки

Потайные заклёпки (с углом конуса 90° или 120°) требуют специальных гнёзд, которые могут быть получены зенкованием или штамповкой.

Требования к гнёздам

  • Оси гнёзд должны совпадать с осями отверстий (в плоских пакетах) или быть перпендикулярны поверхности (в клиновидных).
  • Глубина гнезда – на 0,02 мм меньше минимальной высоты головки заклёпки, чтобы обеспечить выступание после клёпки.
  • Овальность гнезда: ≤0,2 мм для заклёпок до 5,0 мм; ≤0,3 мм – свыше 5,0 мм.
  • Шероховатость поверхности – не грубее Rz 20.

Выбор способа

  • Зенкование – применяется, если толщина детали превышает глубину гнезда не менее чем на 0,1 диаметра заклёпки.
  • Штамповка в листовой детали + зенкование в каркасе – когда толщина листа меньше или равна глубине гнезда (но не более 1,2 мм), а каркас толще.
  • Штамповка в обоих элементах – при толщине каждого из них ≤1,2 мм.

Настройка упора-ограничителя

При зенковании обязательно используется регулируемый упор-ограничитель. Процесс настройки включает:

  1. Предварительную установку упора на глубину меньше требуемой.
  2. Пробное зенкование на образце.
  3. Проверку глубины калибр-заклёпкой и индикаторным приспособлением.
  4. Корректировку и повторную проверку до получения выступания 0,01 мм больше половины максимально допустимого выступания по КД.

Важно: утопание калибр-заклёпки не допускается.

Штамповка гнёзд

Штамповка выполняется на клепальных прессах (многоударный метод не рекомендуется). Различают два варианта:

  • Без подчеканки – практически без уменьшения толщины листа.
  • С подчеканкой – с контролируемым утонением стенок гнезда, что улучшает собираемость и точность.

Усилия штамповки для алюминиевых сплавов Д16АТ и В95АТ (с нагревом) приведены в таблице:

Диаметр заклёпки, мм 2,6 3,0 3,5 4,0 5,0 6,0
Усилие, Н (кгс) 1500–2000 2000–3000 3000–4000 4000–6000 6000–8000 8300–9100

Для сплава В95АТ обязателен нагрев зоны деформации до 140±10 °С в течение 5–10 секунд.

Контроль: после штамповки отверстия рассверливаются до окончательного диаметра, а на зенкованных кромках выполняется фаска 0,1–0,2 мм зенковкой 150°.


4. Подбор и вставка заклёпок

Выбор длины

Длина заклёпки определяется толщиной пакета и типом замыкающей головки:

  • Для плоской головки: L ≈ S + 1,2d (где S – толщина пакета, d – диаметр заклёпки).
  • Для потайной головки: L ≈ S + 0,8d.

Точные значения выбираются по номограммам (ГОСТ 14802, ОСТ 1 34102). При использовании заклёпок для автоматической клёпки – по ОСТ 1 34041.

Контроль при вставке

  • Заклёпка должна входить в отверстие без перекоса и повреждения покрытия.
  • Потайная головка не должна выступать более допустимого, но и не должна утопать.
  • Проверяется отсутствие односторонних зазоров между головкой и поверхностью пакета.

Для контроля выступания используется индикаторное приспособление (приложение 14), а для перпендикулярности – калибр-пробка.


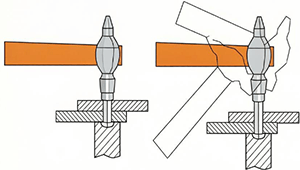

5. Образование замыкающих головок

Заключительный этап – формирование замыкающей головки, которое может выполняться прессовым (статическим) или многоударным способом.

Прессовый способ (предпочтительный)

  • Обеспечивает стабильное качество и минимальную деформацию деталей.
  • Усилие для образования плоской головки (для алюминиевых заклёпок):
Диаметр, мм 2,6 3,0 3,5 4,0 4,5 5,0 6,0 7,0 8,0
Усилие, Н (кгс) 7850 (800) 10790 (1100) 14720 (1500) 20600 (2100) 26490 (2700) 33350 (3400) 38260 (3900) 52970 (5400) 71610 (7300)

Для стальных и титановых заклёпок усилия выше – до 8800 кгс. Для потайных головок усилие увеличивается в 1,5–2 раза.

  • Групповая клёпка выполняется штампами по ОСТ 1 51082–51087, одиночная – по приложениям 20 и 21.

Контроль размеров замыкающей головки:

Диаметр заклёпки 2,6 3,0 3,5 4,0 4,5 5,0 6,0 7,0 8,0
Диаметр головки, мм 3,9 4,5 5,2 6,0 6,8 7,5 8,7 10,2 11,6
Минимальная высота, мм 1,1 1,2 1,4 1,6 1,8 2,0 2,4 2,8 3,2

Многоударный способ (пневматические молотки)

Применяется только в случаях, когда прессовая клёпка невозможна. Используется обратный метод (с массивной поддержкой). Прямой метод – только для малоресурсных соединений.

Энергия единичного удара выбирается по таблицам в зависимости от материала и диаметра. Масса поддержки для обратного метода – не менее 5 кг, для прямого – в 2–6 раз больше. Обязательно применение виброгасящих поддержек (ОСТ 1 52863–52866).

Снятие выступающей части потайной головки

Если после клёпки потайная головка выступает больше допустимого, её излишек удаляется механическим способом (фрезерованием, шлифовкой) с последующей защитой от коррозии согласно КД.


6. Контроль качества – от отверстия до готового соединения

Контроль отверстий и гнёзд (до клёпки)

Проверяются:

  • Расположение (разметка, шаг).
  • Диаметр и овальность (калибр-пробки, нутромеры).
  • Перпендикулярность оси (щуп + калибр-пробка).
  • Шероховатость и отсутствие заусенцев (визуально, эталоны).
  • Глубина и форма гнёзд (калибр-заклёпка, индикатор).
  • Отсутствие трещин и надрывов (особенно у штампованных гнёзд).

Объём контроля: 10% для обычных соединений, 100% для особо ответственных (по ОСТ 1 34072).

Контроль готовых соединений (после клёпки)

  • Соответствие расположения и типоразмеров заклёпок КД.
  • Диаметр и высота замыкающих головок (предельные шаблоны).
  • Форма и состояние поверхности головок (визуально, лупа).
  • Выступание потайных головок (индикаторное приспособление) – не менее 0,01 мм, утопание не допускается.
  • Плотность прилегания закладных головок (щуп, 5% заклёпок в шве).
  • Отсутствие зазоров между деталями (щуп).
  • Утяжки и провалы обшивки (линейка, щуп, специальные приспособления).

7. Типичные дефекты и их устранение

Дефект Причина Способ устранения
Заниженный диаметр замыкающей головки Недостаточная длина заклёпки Замена на заклёпку большего диаметра
Трещины, подсечки на головках Неправильный режим клёпки Замена той же длины, корректировка режима
Выступание потайной головки сверх нормы Малая глубина гнезда Дозенкование или замена на бо́льший диаметр
Утопание потайной головки Завышенная глубина гнезда Замена на заклёпку ближайшего большего диаметра
Односторонний зазор у головки Неперпендикулярность оси отверстия Замена на бо́льший диаметр после рассверливания
Неплотное прилегание закладной головки Несоосность, перекос Доклёпка или замена
Заусенцы, царапины Затупленный инструмент Зачистка, при необходимости замена детали

Важно: замена более 5% заклёпок в шве требует согласования с разработчиком КД. Повторное использование деформированных заклёпок запрещено.


8. Безопасность и культура производства

Работы по клёпке относятся к числу опасных – высокие усилия, вибрация, острые кромки. Основные правила:

  • Строго соблюдать правила по безопасности труда при сборке летательных аппаратов (отраслевой стандарт).
  • Использовать виброгасящие поддержки и средства индивидуальной защиты (наушники, очки, перчатки).
  • Регулярно калибровать оборудование и инструмент; не работать затупленными свёрлами и зенковками.
  • Хранить пуансоны и матрицы раздельно, не допуская их смыкания без детали.
  • Проводить пробную клёпку на образцах-свидетелях перед началом работы на серийных изделиях.
  • Следить за чистотой поверхностей – пыль и стружка могут повредить защитное покрытие и ухудшить качество соединения.

Золотое правило клёпальщика:
Качественное соединение начинается с перпендикулярного отверстия, чистого гнезда и правильно подобранной длины заклёпки. Поспешность и небрежность на любом этапе приводят к браку, который сложнее исправить, чем предотвратить.


Заключение

Холодная клёпка – отработанный и высоконадёжный технологический процесс, позволяющий создавать прочные и долговечные неразъёмные соединения. Ключевые факторы успеха – точность сверления, правильный подбор длины заклёпки, контроль усилий и строгое соблюдение последовательности операций. Представленное руководство охватывает все основные этапы, от подготовки сборки до устранения дефектов, и может служить настольной памяткой для инженеров, технологов и рабочих, занятых в производстве металлоконструкций.

Помните: качество соединения определяется не только материалом и оборудованием, но и вниманием к деталям на каждом шагу. Удачи в вашей работе!
