Как предотвратить раскалывание бетона анкерами: проверка и армирование

При проектировании анкерных креплений к бетону важно учитывать все возможные механизмы разрушения. Наряду с выкалыванием бетонного конуса, разрушением по стали или нарушением сцепления существует ещё один опасный вид — раскалывание основания. Оно возникает, когда усилия от анкера или группы анкеров вызывают раскрытие трещин, проходящих параллельно оси крепления, вплоть до разделения бетонного элемента на части. Особенно чувствительны к раскалыванию тонкие плиты, элементы с малыми краевыми расстояниями и конструкции, в которых анкеры установлены близко друг к другу.

Когда возникает раскалывание

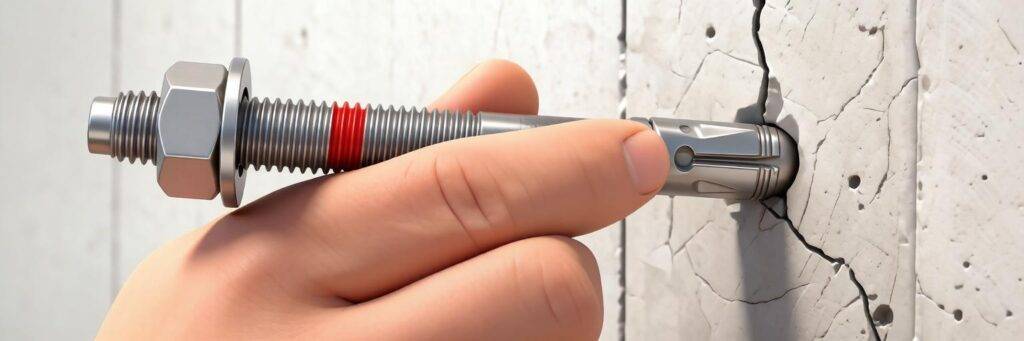

Раскалывание бетона происходит преимущественно при действии растягивающих усилий на анкер или группу анкеров. Механизм аналогичен действию расклинивающей силы: распорные элементы механических анкеров создают радиальные напряжения, которые стремятся раздвинуть стенки отверстия. Если бетон не имеет достаточной толщины или армирования, либо краевые расстояния слишком малы, материал не выдерживает и растрескивается. Для клеевых анкеров раскалывающее воздействие значительно ниже, так как они не создают распора, однако при больших нагрузках и малых расстояниях этот вид разрушения также возможен.

Основные параметры, влияющие на прочность при раскалывании

Расчёт на раскалывание базируется на нескольких ключевых характеристиках:

Эффективная глубина анкеровки (hef). Чем глубже анкер заделан в бетон, тем больше зона влияния и тем выше риск раскалывания при недостаточных краевых расстояниях.
Критическое краевое расстояние (ccr,sp). Это минимальное расстояние от оси анкера до края бетонного элемента, при котором влияние края на прочность при раскалывании можно не учитывать. Если фактическое расстояние c меньше критического, требуется снижение несущей способности.
Критическое межосевое расстояние (scr,sp). Аналогично, это минимальное расстояние между осями соседних анкеров, при котором они не влияют друг на друга при раскалывании. При меньших шагах происходит наложение зон напряжений, и группа работает как единое целое, что снижает предельное усилие на один анкер.
Толщина бетонного основания (h). Тонкие элементы более склонны к раскалыванию. Вводится специальный коэффициент, учитывающий фактическую толщину по сравнению с минимальной допустимой для данного анкера.
Наличие и эффективность армирования. Поперечная арматура (хомыты, обрамляющие стержни) может воспринимать растягивающие напряжения от раскалывания и значительно повышать несущую способность.

Проверка прочности при раскалывании

Расчёт выполняется путём сравнения растягивающего усилия на анкер (или суммарного усилия на группу) с предельным усилием, которое может выдержать основание без раскалывания. Предельное усилие определяется через базовое значение сопротивления для одиночного анкера, расположенного вдали от краёв и других анкеров, а затем корректируется с помощью ряда коэффициентов.

Главные корректирующие коэффициенты:

Коэффициент, учитывающий фактическую площадь условной призмы раскалывания (аналог площади выкалывания, но с другими критическими расстояниями).
Коэффициент влияния края (при c < ccr,sp).
Коэффициент влияния групповой работы (при s < scr,sp).
Коэффициент влияния толщины основания (чем тоньше элемент, тем ниже прочность).

Особое внимание уделяется коэффициенту ψh,sp, который вычисляется через отношение фактической толщины основания к минимальной допустимой. Если фактическая толщина меньше минимальной, прочность резко падает, и использование такого анкера недопустимо.

Когда можно не выполнять расчёт на раскалывание

В ряде случаев раскалывание заведомо не произойдёт, и проверку можно опустить. Это существенно упрощает проектирование. К таким ситуациям относятся:

Одиночные анкеры, у которых краевое расстояние во всех направлениях равно или превышает критическое значение ccr,sp, а толщина элемента не менее удвоенной эффективной глубины анкеровки (h ≥ 2·hef). Для групп анкеров требуется ещё больший запас: c ≥ 1,2·ccr,sp.
Наличие эффективного армирования, способного воспринять раскалывающие усилия. При этом требуется, чтобы расчётная ширина раскрытия трещин в основании не превышала 0,3 мм. Армирование должно быть рассчитано на определённую долю раскалывающего усилия: не менее 60% при усилии на анкер до 30 кН и 100% при усилии более 30 кН. Обычно это реализуется путём установки замкнутых хомутов или дополнительных продольных стержней в зоне анкеровки.

Различие раскалывающих усилий для разных типов анкеров

Важно понимать, что сам анкер создаёт раскалывающее воздействие не равное внешней растягивающей силе. Его величина зависит от конструкции анкера:

Для распорных анкеров с контролем момента затяжки раскалывающее усилие составляет примерно 1,5 от приложенной растягивающей силы. Это связано с тем, что при затяжке создаётся дополнительное распорное давление.
Для анкеров с уширением (предварительно сформированным или самозавальцованным) распорные напряжения минимальны, поэтому раскалывающее усилие принимается равным 1,0 от внешней силы.
Для анкеров с контролем перемещения (забивных) распорное воздействие наибольшее — до 2,0 от растягивающей силы.
Для клеевых анкеров раскалывающее усилие составляет всего 0,5 от внешней силы, так как они не создают механического распора — усилие передаётся через клеевой слой равномерно по всей длине заделки.

Эта информация позволяет на стадии выбора типа анкера оценить риск раскалывания. Если основание тонкое или сильно трещиноватое, предпочтение следует отдавать клеевым анкерам или анкерам с уширением.

Как снизить риск раскалывания на практике

Помимо расчётных мероприятий, существуют конструктивные и технологические способы предотвратить раскалывание:

Увеличить краевые расстояния и межосевые шаги, вынося анкеры дальше от краёв и друг от друга.
Установить дополнительную поперечную арматуру в зоне установки анкеров: замкнутые хомуты, сетки, косвенное армирование.
Применить анкеры с пониженным распорным действием (клеевые или с уширением) вместо классических распорных.
Уменьшить момент затяжки (если допустимо по расчёту нагрузки) или использовать анкеры с контролем перемещения с более мягким распором.
В тонких плитах предусмотреть сквозное армирование или заанкеривание в противоположную сторону.

Пример из практики

Предположим, необходимо закрепить кронштейн на железобетонной плите перекрытия толщиной 120 мм. Эффективная глубина выбранного распорного анкера составляет 80 мм, минимальная допустимая толщина по паспорту — 100 мм. Краевое расстояние до торца плиты — 100 мм. Критическое краевое расстояние для раскалывания для данного анкера — 150 мм. Поскольку фактическое краевое расстояние меньше критического, требуется проверка. Кроме того, толщина основания лишь немного превышает минимальную. В такой ситуации есть три варианта: увеличить толщину плиты (невозможно), установить дополнительное армирование в зоне края (хомыты с шагом 100 мм) либо заменить распорный анкер на клеевой, у которого критическое расстояние меньше, а раскалывающее усилие вдвое ниже. Чаще всего выбирают третий путь — он и надёжнее, и проще в реализации.

Заключение

Раскалывание бетонного основания — это тот механизм разрушения, который при недостаточном внимании может привести к внезапной и хрупкой потере несущей способности. Он особенно опасен в тонкостенных конструкциях и при монтаже вблизи краёв. Однако современные методы расчёта позволяют точно оценить прочность, а правильный выбор типа анкера и, при необходимости, установка дополнительного армирования полностью исключают этот вид разрушения. Проектировщику следует всегда проверять условия, при которых раскалывание можно не рассматривать, и если они не выполняются — выполнять полный расчёт с учётом всех корректирующих коэффициентов. Это гарантирует безопасную и долговечную работу анкерного крепления.
