Классификация анкеров по способу фиксации в бетоне

При проектировании анкерных креплений к бетонным и железобетонным конструкциям ключевым решением является выбор типа анкера по способу его фиксации в основании. От этого зависят не только несущая способность, но и долговечность соединения, возможность монтажа в трещиноватом бетоне, устойчивость к динамическим нагрузкам и температурным воздействиям. Все многообразие анкеров, применяемых в строительстве, можно разделить на три основные категории: механические, клеевые и комбинированные. Рассмотрим каждую из них подробно.

Механические анкеры

Механические анкеры фиксируются в бетоне за счёт сил трения и упора, возникающих при расширении рабочей части или внедрении резьбы в стенки отверстия. Они не требуют применения химических составов и готовы к восприятию нагрузки сразу после установки. В зависимости от конструктивного исполнения механические анкеры подразделяются на распорные, анкеры с уширением и анкер-шурупы.

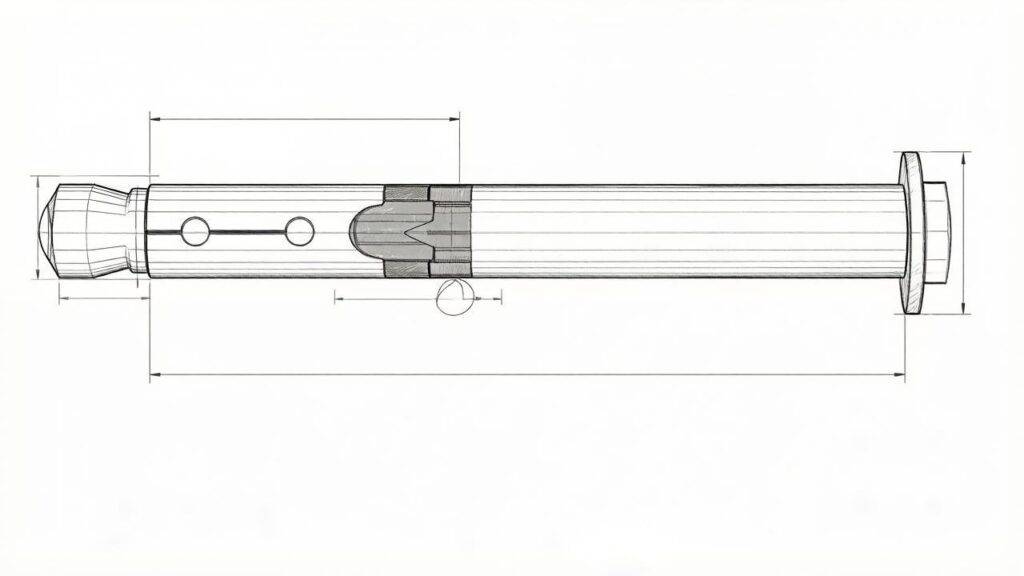

Распорные анкеры — наиболее распространённый тип. Их принцип действия основан на принудительном расширении распорной втулки или лепестков при затягивании болта, гайки или винта. При этом создаётся высокое радиальное давление на стенки отверстия, что обеспечивает сцепление с бетоном. Распорные анкеры, в свою очередь, делятся на два подтипа по способу создания распора:

• Анкеры с контролем момента затяжки. В таких конструкциях распорное усилие прямо пропорционально приложенному крутящему моменту на гайке или головке болта. Монтажник с помощью динамометрического ключа может точно дозировать момент, что гарантирует расчётное распорное усилие. Эти анкеры чувствительны к качеству поверхности отверстия и требуют точного соблюдения момента затяжки, указанного производителем.

• Анкеры с контролем перемещения. Здесь распор создаётся за счёт контролируемого осевого перемещения конического сердечника относительно втулки. Например, при вбивании конуса в распорную гильзу. Усилие затяжки при этом не нормируется — важно заданное перемещение. Такие анкеры часто применяются при монтаже в пустотелых или слабых основаниях, где контроль момента не даёт достоверной информации о распоре.

Распорные анкеры эффективны в плотном, хорошо армированном бетоне без трещин. Однако они создают значительные растягивающие напряжения в стенках отверстия, что при малых краевых расстояниях может привести к раскалыванию основания.

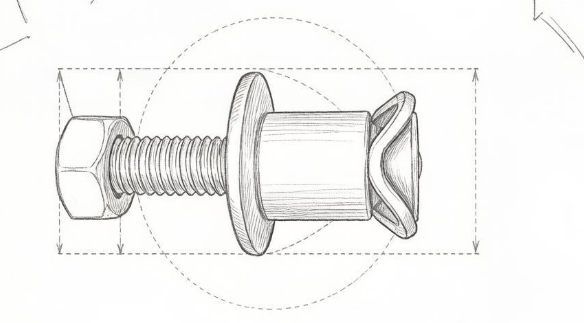

Анкеры с уширением отличаются наличию предварительно сформированной или самозавальцованной зоны увеличенного диаметра в глубине отверстия. Передача нагрузки происходит за счёт упора головки или цанги в стенки этого уширения, а не за счёт трения. Такие анкеры обладают повышенной несущей способностью на вырыв и меньше зависят от состояния поверхности отверстия. Однако их установка требует специального инструмента для формирования уширения (например, зенкера или вальцовочной головки). Они незаменимы при креплении к бетону низких классов и в зонах с возможными трещинами, так как не создают опасных распорных напряжений.

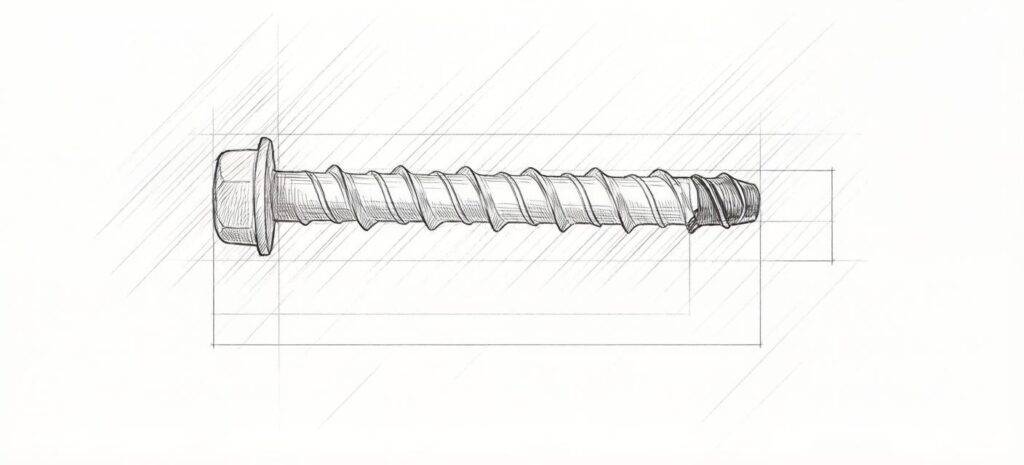

Анкер-шуруп — механический анкер, который вкручивается в предварительно просверленное отверстие с врезанием кромок резьбы непосредственно в материал основания. Резьба шурупа имеет специальный профиль, позволяющий формировать ответную резьбу в бетоне. Такие крепления хорошо работают на сдвиг и вырыв, но требуют высокой точности диаметра отверстия и аккуратного вкручивания. Они популярны в легких нагруженных конструкциях — для крепления профилей, кронштейнов, фасадных систем.

Клеевые (химические) анкеры

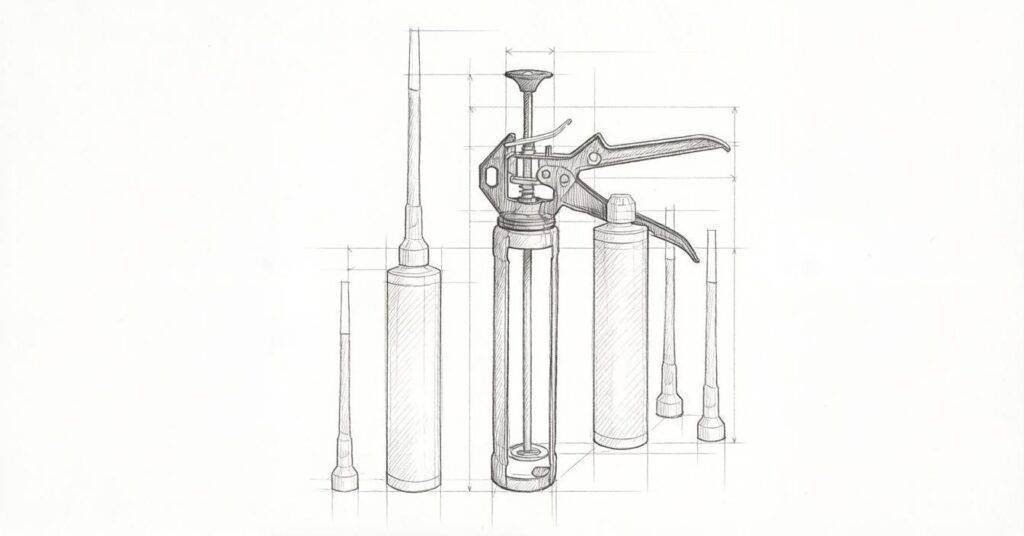

Клеевой анкер состоит из стального стержня (шпильки, арматурного стержня) и клеевого состава, который заполняет зазор между стержнем и стенками отверстия. Передача усилия от стального элемента к бетону происходит через клеевой слой. Это принципиально иной механизм по сравнению с механическими анкерами.

Основные преимущества клеевых анкеров:

• Отсутствие распорных напряжений, что позволяет устанавливать их близко к краю элемента и в тонкостенных конструкциях.

• Возможность работы в бетоне с трещинами при использовании специальных составов (за счёт высокой адгезии и эластичности).

• Нечувствительность к вибрациям и динамическим нагрузкам, так как клеевой слой демпфирует колебания.

• Возможность регулировки положения анкера в течение времени отверждения состава.

Клеевые анкеры различаются по типу связующего: эпоксидные, винилэфирные, полиуретановые, а также гибридные составы. Для работы в условиях высоких температур, влажности или агрессивных сред необходимо подбирать специальную химию. При максимальной температуре эксплуатации выше 50 °С свойства бетона и клеевого состава могут снижаться, что должно учитываться при расчёте.

Важной характеристикой клеевого анкера является нормативное значение сцепления с бетоном, которое определяется по результатам испытаний. Оно различается для оснований с трещинами и без трещин. Глубина анкеровки клеевого анкера может быть переменной, что позволяет гибко адаптироваться к конкретной нагрузке.

Комбинированные (распорно-клеевые) анкеры

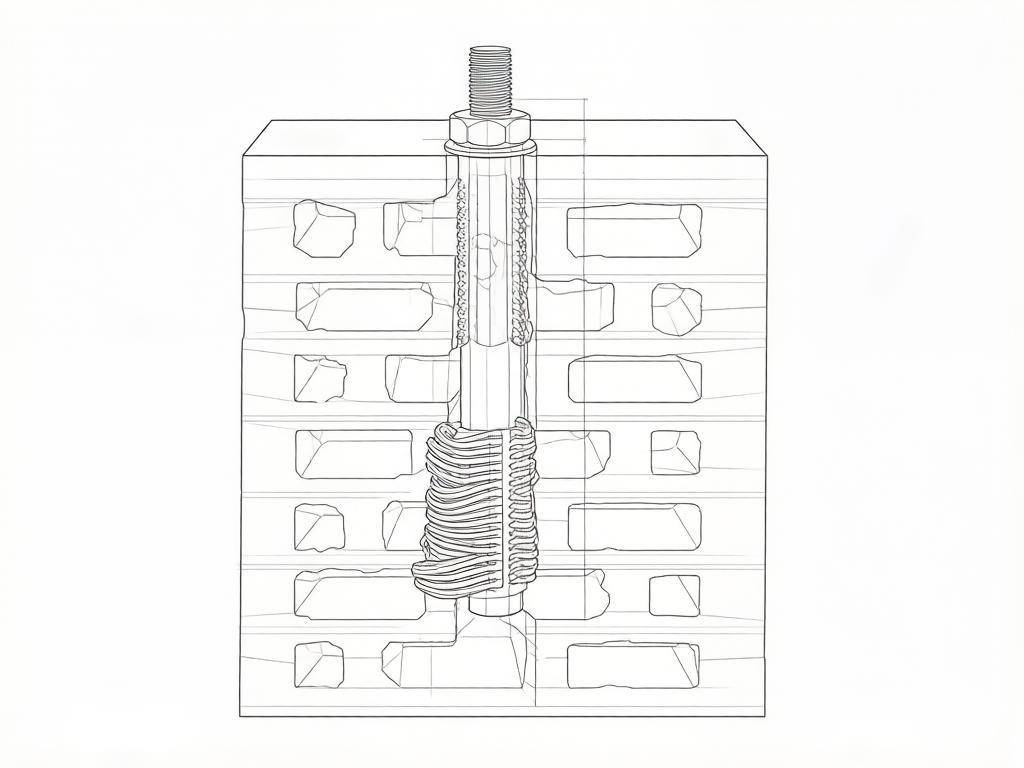

Комбинированные анкеры сочетают в себе элементы механического распора и химической фиксации. Например, в отверстие вводится клеевой состав, после чего устанавливается распорный анкер. При затягивании он расширяется, дополнительно уплотняя клей и создавая механическое зацепление. Либо, наоборот, сначала ставится механический анкер, а затем клеевая масса заполняет оставшиеся пустоты.

Такой подход позволяет получить повышенную надёжность при динамических и знакопеременных нагрузках, а также в увлажнённом бетоне, где чистый клеевой анкер может потерять адгезию. Кроме того, комбинированные анкеры часто используются при сейсмических воздействиях, так как распорная часть обеспечивает немедленное включение в работу, а клей — длительное сопротивление вырыву.

Дополнительные классификационные признаки

Помимо способа фиксации, анкеры делятся по виду материалов, из которых изготовлены несущие части:

• Стальные (наиболее распространены, из углеродистой или нержавеющей стали);

• Пластиковые (для легких временных креплений, в неответственных конструкциях);

• Клеевые (здесь стальной стержень дополняется полимерным связующим).

По способу установки различают:

• Предустановленные (закладные) — монтируются в опалубку до бетонирования. Обеспечивают максимальную надёжность, но требуют точного позиционирования на этапе производства работ.

• Устанавливаемые по месту — в предварительно просверленные отверстия в уже готовом бетоне. Этот способ наиболее гибкий и распространённый при реконструкции и монтаже дополнительного оборудования.

Также важны конструктивные требования к размещению анкеров: минимальные краевые расстояния (от оси анкера до края бетонного элемента) и межосевые расстояния (между анкерами в группе). Для каждого типа анкера эти параметры индивидуальны и зависят от эффективной глубины анкеровки, способа фиксации и наличия трещин в основании.

Как выбрать тип анкера

Практический выбор сводится к анализу условий работы:

• Для плотного неармированного бетона без трещин и при статической нагрузке подойдут распорные анкеры с контролем момента затяжки.

• При малых краевых расстояниях, тонких плитах или трещиноватом бетоне лучше использовать клеевые или комбинированные анкеры, а также анкеры с уширением.

• Если требуются высокие значения вырывающих усилий при ограниченной глубине сверления — рациональны анкеры с уширением.

• Для быстрого монтажа без ожидания отверждения клея — механические анкеры.

• При вибрационных, динамических нагрузках и в зонах с возможными подземными водами предпочтение отдают клеевым и комбинированным решениям.

В заключение следует подчеркнуть, что любая классификация не отменяет необходимости проверочных расчётов. Для каждого типа и типоразмера анкера установлены предельные усилия по стали, по контакту с основанием, по выкалыванию, раскалыванию бетона. Только корректное сочетание выбранного типа анкера с расчётом по предельным состояниям обеспечивает безопасную и долговечную эксплуатацию строительной конструкции.
