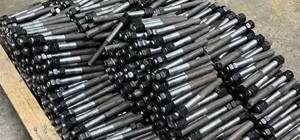

Фланцевая шпилька по ГОСТ 9066-75: сталь, стандарты и скрытые нюансы монтажа

На предприятиях энергетики, нефтегазовой и химической промышленности фланцевые соединения подвергаются экстремальным нагрузкам — высокому давлению и температурам до 650 °C. Именно поэтому шпильки для таких узлов должны изготавливаться в строгом соответствии с ГОСТ 9066-75. Этот стандарт регламентирует не только геометрию и класс прочности, но и материалы, методы контроля и даже допустимость сварки. Разбираемся, как выбрать и проверить правильную шпильку, и почему от неё зависит безопасность целого трубопровода.

Какие материалы используются для изготовления шпилек?

ГОСТ 9066-75 допускает широкий спектр материалов, выбор которых зависит от условий эксплуатации. Наиболее распространены:

• Углеродистые стали — такие как Ст3пс2, 10, 20, 35;
• Легированные стали — например, 40Х, 35ХГСА, 14Х17Н2;
• Коррозионно- и жаростойкие сплавы, включая нержавеющую сталь марки 12Х18Н10Т;
• В особых случаях применяются латунь и специальные марки сталей.
• Класс прочности таких изделий может варьироваться от 4.8 до 12.9, что позволяет подбирать крепёж под конкретные нагрузки.

Можно ли сваривать фланцевые шпильки?

Сам по себе ГОСТ 9066-75 не регулирует процесс сварки, так как шпильки предназначены для резьбового соединения. Однако на практике в некоторых конструкциях один конец шпильки может привариваться к металлическому основанию — например, при монтаже на неподвижные опоры.

Важно: сварка допустима только при условии, что материал шпильки позволяет проводить термическое воздействие без потери механических свойств. Для легированных или закалённых сталей сварка категорически не рекомендуется, так как это может привести к снижению прочности и образованию трещин. В любом случае решение о сварке принимается на стадии проектирования, с учётом технических условий конкретного объекта.

Как проверить соответствие шпилек ГОСТ 9066-75?

Проверка подлинности и качества шпилек включает несколько этапов:

• Визуальный и геометрический контроль: диаметр резьбы и гладкой части должен соответствовать таблицам стандарта (диапазон — от М10 до М160);
• Проверка маркировки: на изделии или в сопроводительной документации указывается класс прочности, материал и обозначение стандарта;
• Лабораторные испытания: сертифицированные производители проводят контроль по более чем 50 параметрам, включая механические испытания и проверку резьбы по ГОСТ 24705-81;
• Особое внимание уделяется длине резьбы — для шпилек длиной свыше 750 мм она должна соответствовать ряду Ra 40 по ГОСТ 6636-69.

Шпилька по ГОСТ 9066-75 — это не просто крепёж, а элемент системы безопасности. Её выбор требует не только знания стандарта, но и понимания условий эксплуатации. Нарушение требований к материалу, геометрии или попытка несанкционированной сварки могут привести к аварийным ситуациям. Как гласит инженерная мудрость: «Надёжность начинается с мелочей». А в промышленности мелочей не бывает.
