Надёжность начинается с узла: как правильно соединять элементы строительных конструкций

В строительстве, как и в механике, прочность всей системы определяется не только качеством материалов, но и надёжностью её слабых мест — узловых соединений. Именно в этих точках пересекаются нагрузки, концентрируются напряжения и возникают риски разрушения. Правильно спроектированный и смонтированный узел — залог долговечности, безопасности и устойчивости любой конструкции.

Что такое узловое соединение?

Узел — это место стыка двух или более конструктивных элементов: балок, стоек, раскосов, ферм или крепёжных деталей. Он должен передавать усилия (растяжение, сжатие, изгиб, сдвиг) от одного элемента к другому без потерь и деформаций. В зависимости от назначения конструкции, узлы могут быть неразъёмными (сварные, клеёные) или разъёмными (болтовые, шарнирные, с применением специального крепежа).

Ключевые требования к узлам

Современные инженерные решения предъявляют к узлам целый ряд требований:

• Механическая прочность — узел должен выдерживать расчётные нагрузки с запасом.
• Жёсткость и стабильность — недопустимы смещения или люфты под нагрузкой.
• Технологичность монтажа — сборка должна быть быстрой, точной и не требовать сложного оборудования.
• Коррозионная стойкость — особенно важно для наружных и влажных условий.
• Ремонтопригодность — возможность замены или усиления без демонтажа всей системы.

Типы узлов и подходы к их реализации

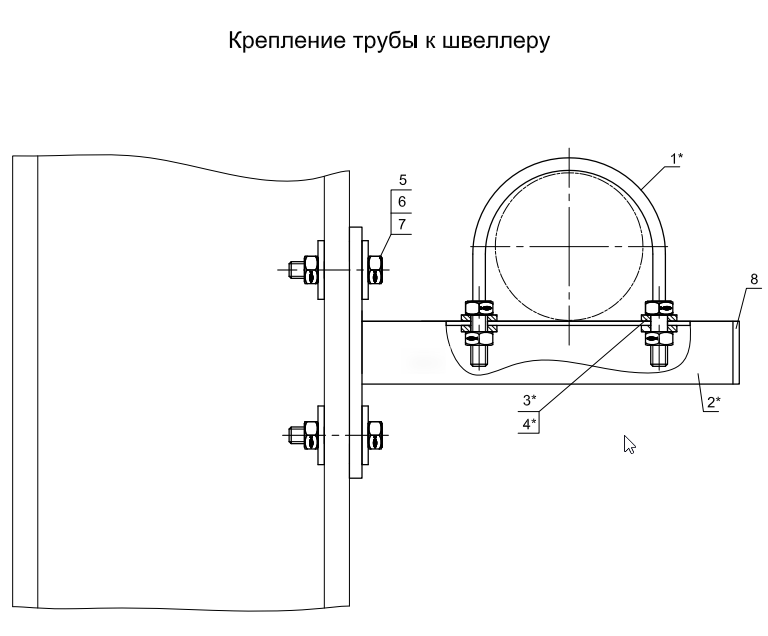

В металлических конструкциях часто применяются болтовые соединения с использованием специализированных опорных пластин, консолей и анкерных элементов. Такие решения позволяют точно распределить нагрузку и минимизировать концентрацию напряжений.

В деревянных и комбинированных системах популярны металлические крепёжные узлы — перфорированные пластины, уголки, скобы и закладные детали. Они не только усиливают соединение, но и упрощают монтаж, особенно при сборке каркасов, ферм или стропильных систем.

Для сложных инженерных задач — например, при креплении навесных фасадов или монтаже внутренних несущих каркасов — применяются многофункциональные узлы, сочетающие в себе функции опоры, регулировки и фиксации. Их изготавливают из высокопрочной стали с защитными покрытиями и строго сертифицируют по нагрузочным характеристикам.

Ошибки, которых стоит избегать

Даже самый качественный крепёж не спасёт, если узел спроектирован или смонтирован с нарушениями:

• Недостаточная длина закрепления — болты или шпильки «вырываются» под нагрузкой.
• Игнорирование тепловых и влажностных деформаций — приводит к напряжениям и растрескиванию.
• Смешение материалов без изоляции — вызывает гальваническую коррозию.
• Отсутствие расчёта на изгиб и сдвиг — узел может выдержать вертикальную нагрузку, но разрушиться при ветровых колебаниях.

Советы для проектировщиков и монтажников

1. Всегда используйте сертифицированные крепёжные системы с документально подтверждёнными характеристиками.
2. Проводите предварительный расчёт нагрузок — не только статических, но и динамических (ветер, снег, вибрация).
3. Следите за геометрией узла: зазоры, перекосы и неплотности снижают несущую способность на 30–50%.
4. Не экономьте на защитных покрытиях — особенно при наружном применении.
5. Помните: простота — не всегда надёжность. Иногда стоит выбрать чуть более сложный, но проверенный узел, чем «самодельное» решение.

Заключение

Узловое соединение — это не просто «место крепления», а инженерный узел принятия решений. От его качества зависит, будет ли конструкция служить десятилетиями или начнёт разрушаться уже в первый год эксплуатации. Современные технологии предлагают множество готовых, протестированных решений — остаётся только выбрать правильное и смонтировать его точно по технологии. Потому что в строительстве, как и в жизни, всё держится на мелочах. И особенно — на узлах.
